IFS230

Induktív érzékelő

IFB3010-APKG/K1/US-104

{{'OPTIONAL_INFO' | productAvailability | error}}

Tisztelt Ügyfelünk,
ez az adatlap sajnos nem érhető el a kívánt nyelven. Ha további kérdése van, az info.hu@ifm.com e-mail-címen érhet el bennünket.

Üdvözlettel
az Ön ifm-csapata

  • Felhasználás ipari, mobil, hűtési és kenőanyag-alkalmazásokban
  • Magas védettség a zord ipari környezet követelményeinek megfelelően
  • 1. korrekciós tényező: Egyforma kapcsolási távolság minden fémnél
  • Nagyon magas kapcsolási frekvencia
  • Rezgés- és ütésálló
  • ce
Letöltés
Technische Details
Termékjellemzők
Elektromos kivitel PNP
Kimeneti funkció nyitó
Kapcsolási távolság [mm] 10
Ház menetes kialakítás
Méretek [mm] M12 x 1 / L = 45
Felhasználási terület
Különleges tulajdonságok Aranyozott érintkező; Megnövelt kapcsolási távolság; Korrekciós faktor K=1; Mágneses mező ellen védett
Alkalmazás Ipari alkalmazások / gyárautomatizálás
Mágneses mező ellen védett igen
Max. mágneses térállóság [mT] 300
Elektromos adatok
Üzemi feszültség [V] 10...30 DC
Áramfelvétel [mA] < 20
Védelmi osztály III
Polaritáscsere védelem igen
Kimenetek
Elektromos kivitel PNP
Kimeneti funkció nyitó
Kapcsoló kimenet maximális feszültségesése DC [V] 2,5
Kapcsoló kimenet állandó áramterhelhetősége DC [mA] 100
Kapcsolási frekvencia DC [Hz] 2000
Rövidzárlat-védelem igen
Túlterhelés-védelem igen
Érzékelési tartomány
Kapcsolási távolság [mm] 10
Valós érzékelési tartomány Sr [mm] 10 ± 10 %
Működési távolság [mm] 0...8,1
Megnövelt kapcsolási távolság igen
Pontosság / eltérés
Korrekciós faktor acél: 1 / rozsdamentes acél: 1 / sárgaréz: 1 / alumínium: 1 / réz: 1
Hiszterézis [Sr %-a] 3...15
Kapcsolási pont eltolódás [Sr %-a] -10...10
Korrekciós faktor K=1 igen
Környezeti körülmények
Környezeti hőmérséklet [°C] -40...85
Védettség IP 65; IP 66; IP 67; IP 68; IP 69K
Tesztek / engedélyek
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 sugárzott HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF vezetett 10 V
EN 55011 B osztályú
Rezgésállóság
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 ciklus frekvenciánként; 1 oktáv percenként a 3 tengelyen
Ütésállóság
EN 60068-2-27 Ea 100 g 11 ms félszinusz; 3 ütés a 3 koordinátatengely minden irányban
Folyamatos ütésállóság
EN 60068-2-27 40 g 6 ms; 4000 ütés a 3 koordinátatengely minden irányában
Gyors hőmérsékletváltozás
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciklus
Só spray teszt
EN 60068-2-52 Kb pontossági fok 5 (4 tesztciklus)
Mechanikai adatok
Súly [g] 21
Ház menetes kialakítás
Beépítés módja nem süllyesztve beépíthető
Méretek [mm] M12 x 1 / L = 45
Menet megjelölés M12 x 1
Anyagok sárgaréz fehérbronz bevonatú; aktív felület: LCP fehér; LED ablak: PEI; záróanyák: sárgaréz fehérbronz bevonatú
Kijelzők / kezelési egységek
Kijelző
kapcsolási állapot 4 x LED, sárga
Tartozékok
Tartozékok (szállított)
záróanyák: 2
Megjegyzések
Csomagolási egység 1 db
Elektromos csatlakozás - dugó
Csatlakozás Csatlakozó: 1 x M12; Érintkezők: aranyozott
Diagrammok és grafikonok

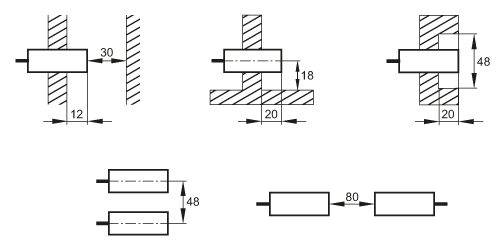

Beszerelés
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — A műszaki változtatások jogát értesítés nélkül fenntartjuk! — HU-HU — IFS230-00 — 22.06.2016 —
