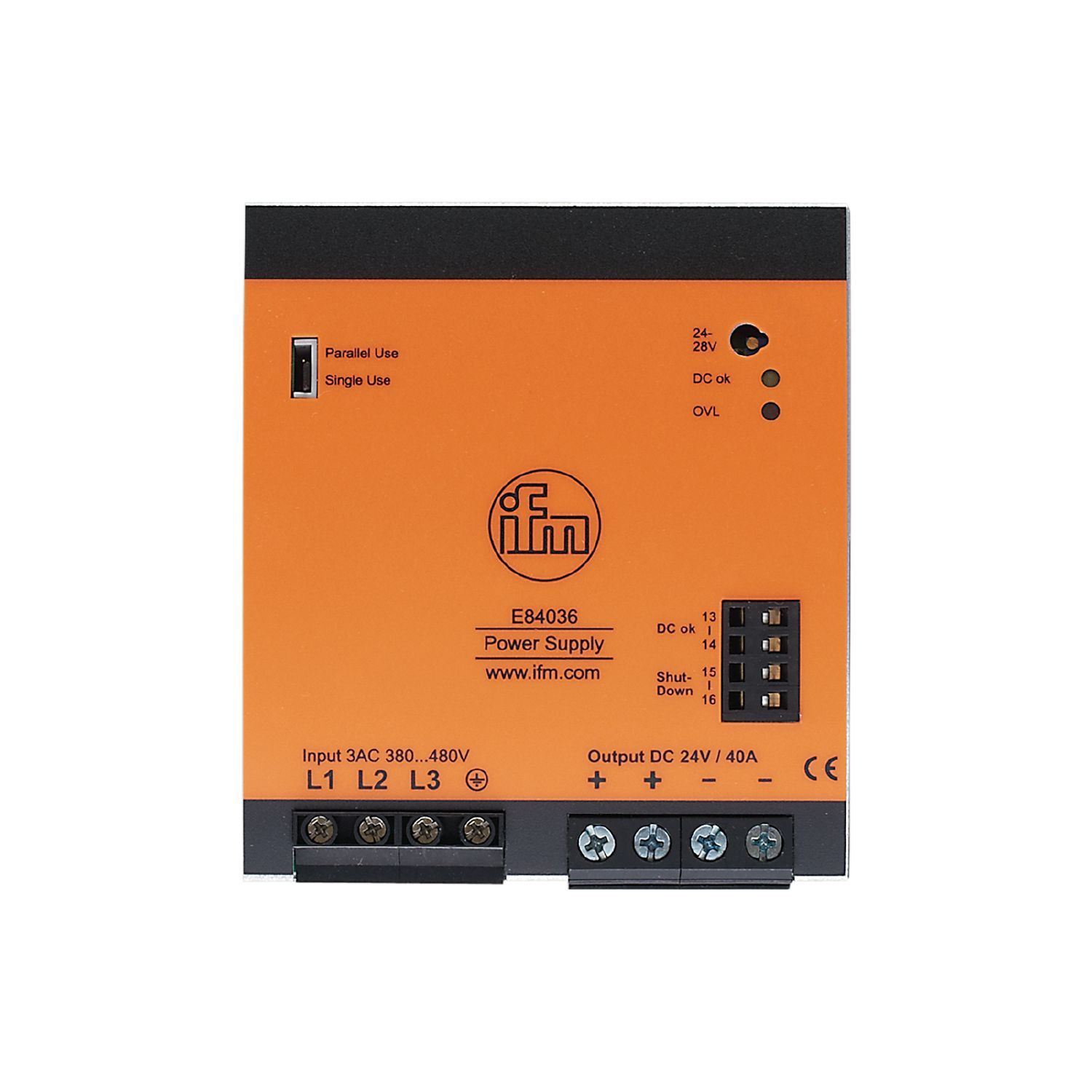

kapcsolóüzemű tápegység 24V DC

E84036

PSU-3AC/24VDC-40A

kapcsolóüzemű tápegység 24V DC

E84036

PSU-3AC/24VDC-40A

  • Vezérlések, érzékelők, aktuátorok és ipari elektronika szabályozott áramellátásához
  • Kisméretű teljesítményveszteség a nagy hatásfoknak köszönhetően
  • Magas szintű hálózatkiesés-áthidalási idő
  • A készülék jeladó segítségével lekapcsolható
  • Nagy teljesítménytartalékok
{{ifmVariantName}}


  • ce
  • cul
  • cruus
Technikai részletek
Elektromos adatok
Frekvencia AC [Hz] 47...64
Üzemi feszültség toleranciája [%] 15...20
Névleges feszültség AC [V] < 400
Bemeneti feszültségtartomány AC [V] 380...480
Kimeneti feszültség DC [V] 24...28
Védelmi osztály I; (IEC 61140)
Túlfeszültség-védelem igen; (< 32 DC)
Kimeneti feszültség [V] beállítható; kimeneti feszültség SELV, PELV szerint
Max. kimeneti áram min. kimeneti feszültségnél [A] 40
Max. kimeneti áram max. kimeneti feszültségnél [A] 34,3
Max. kimeneti csúcsáram min. kimeneti feszültségnél [A] 60
Max. kimeneti csúcsáram. max kimeneti feszültségnél [A] 51,5
Kimeneti teljesítmény (állandó) [W] 960
Kimeneti csúcsteljesítmény [W] 1440
Megjegyzés a kimeneti teljesítményhez (csúcs)
ha a fogyasztás > 4 s a teljesítmény automatikusan lecsökken a kimeneti teljesítményre
Teljesítmény-faktor (névleges feszültség 400 V AC / 50 Hz) 0,88
Megjegyzés a teljesítmény-faktorhoz (névleges feszültség 400 V AC / 50 Hz)
szimmetrikus fázisfeszültségnél
Teljesítmény-faktor (névleges feszültség 480 V AC / 50 Hz) 0,9
Megjegyzés a teljesítmény-faktorhoz (névleges feszültség 480 V AC / 50 Hz)
szimmetrikus fázisfeszültségnél
Tartalék teljesítmény [%] 50
Kimeneti áramkörök száma 1
Max. hullámosság [mV] 100
Bemeneti csúcsáram (névleges feszültség 400 V AC / 60 Hz) [A] 4,5
Bemeneti csúcsáram (névleges feszültség 480 V AC / 50 Hz) [A] 4,5
Bekapcsolási áramkorlátozás igen
Hatásfok (névleges feszültség 400 V AC / 60 Hz) [%] 95,3
Hatásfok (névleges feszültség 480 V AC / 50 Hz) [%] 95,2
Külső bemenet védelem ≥ B-6 A / ≥ C-6 A
Terheléscsökkenés [W/K] 24 (60...70 °C)
Hálózati hiba áthidalási idő (névleges feszültség 400 V AC / 60 Hz) [ms] 25
Hálózati hiba áthidalási idő (névleges feszültség 480 V AC / 50 Hz) [ms] 25
Bemeneti áram (névleges feszültség 400 V AC / 60 Hz) [A] 1,65
Bemeneti áram (névleges feszültség 480 V AC / 50 Hz) [A] 1,35
Teljesítményveszteség (névleges feszültség 400 V AC / 60 Hz) [W] 47,3
Teljesítményveszteség (névleges feszültség 480 V AC / 50 Hz) [W] 48,4
Visszarúgás védelem [V] 35
Kimenetek
Rövidzárlat-biztos igen
Túlterhelés-védelem igen
Túlterhelési működés állandó kimeneti áram
DC-OK jel típusa relé kimenet
DC-OK jel megbízhatósága 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Környezeti körülmények
Környezeti hőmérséklet [°C] -25...70
Megjegyzés a környezeti hőmérséklethez
hagyjon helyet a szabad légáramlás érdekében (lásd használati utasítások).
Tárolási hőmérséklet [°C] -40...85
Max. megengedett relatív páratartalom [%] 95; (IEC 60068-2-30)
Védettség IP 20; (EN 60529)
Szennyezési fok 2; (IEC 62103: vezetőképes szennyeződés nem megengedett)
Tesztek / engedélyek
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 A osztály
Rezgésállóság
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Ütésállóság
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
Teljesítmény-faktor korrekció (PFC) teljesíti
Mechanikai adatok
Súly [g] 1754,5
Szerelés módja sín; (TH35 (EN 60715))
Méretek [mm] 124 x 110 x 130,7
Anyagok acéllemez
Kijelzők / kezelési egységek
Kijelző
DC-ok 1 x LED
túlterhelés 1 x LED
Megjegyzések
Megjegyzések
A kimenetek sorba kapcsolása csak azonos készülékek esetén lehetséges max. 150 V DC teljes feszültségig.
Csomagolási egység 1 db
Elektromos csatlakozás
Csatlakozás csavaros sorkapcsok:
Diagrammok és grafikonok

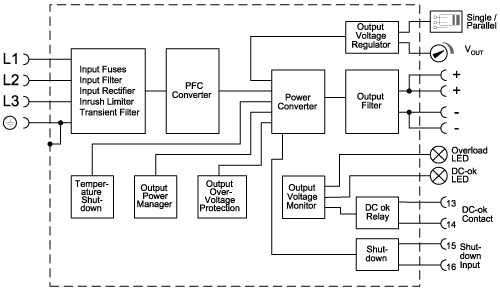

Hisztogram
kimeneti görbe

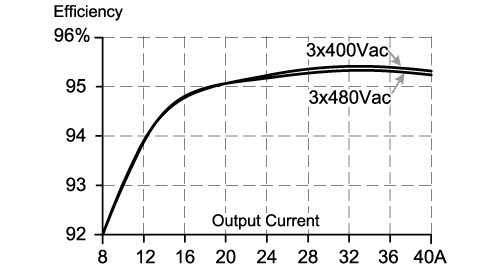

hatékonysági fok / teljesítményveszteség jelleggörbéje
névleges érték csökkentésének jelleggörbéje

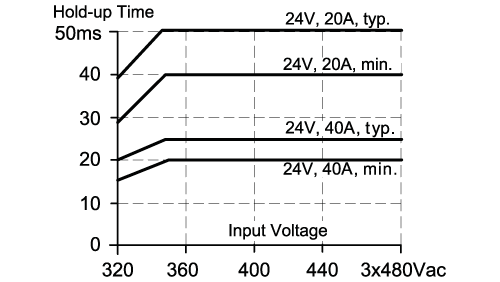

hálózati pufferelési idő jelleggörbéje
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — A műszaki változtatások jogát értesítés nélkül fenntartjuk! — HU-HU — E84036-00 — 28.01.2016 —
