Tehnologija

Fotoelektrična tehnologija

Senzori blokade jednosmjernog svjetla emitiraju svjetlo kroz utore koji su ugravirani na staklom obloženi disk. Impulsi se stvaraju prilikom loma zraka.

  • Fotoelektrični enkoderi vrlo su precizni.
  • Fotoelektrični enkoderi vrlo su složene jedinice koje se sastoje od mnogo pojedinačnih komponenti.
  • Proizvodnja diskova obloženih staklom teška je i skupa. U usporedbi s enkoderima s magnetskom tehnologijom, lako se slome prilikom izlaganja udarcima i vibracijama.

Magnetska tehnologija

Inkrementni enkoderi osovine koji se koriste magnetskom tehnologijom stvaraju impulse okretanjem magneta oko osjetilnog čipa i mjerenjem promjene u polju (Hallov efekt).

  • Magnetski su enkoderi vrlo robustni i mogu podnijeti više udaraca i vibracija od fotoelektričnih enkodera.
  • Jednostavan i kompaktan dizajn magnetskih enkodera omogućava im pakiranje u manja kućišta od fotoelektričnih enkodera.
  • Standardni magnetski enkoderi manje su precizni i imaju dulja odzivna vremena od fotoelektričnih enkodera.

Dizajni osovine

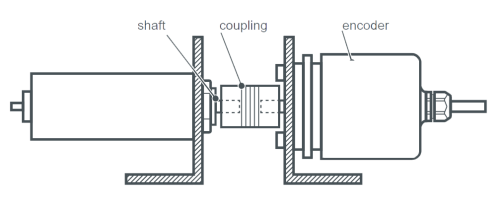

Enkoderi s tvrdom osovinom pričvršćeni su na rotirajuće strojne osovine istog ili sličnog promjera uporabom spojke.

  • Uobičajeni su promjeri tvrdih osovina 6 mm i 10 mm.
  • U ponudi su različite vrste spojki i mjernih kotača.

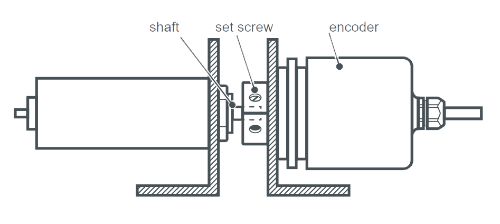

Enkoderi s tvrdom osovinom ugrađeni su izravno na rotirajuće osovine. Nisu potrebne spojke. Enkoder sa šupljom osovinom koristi se savitljivom postavnom prirubnicom, koja se naziva spojka statora.
Slijepa šuplja osovina (otvorena na jednoj strani):

  • Enkoderi sa šupljom osovinom otvoreni na jednoj strani mnogo su češći od enkodera s neprekinutom šupljom osovinom.
  • Uobičajeni su promjeri slijepih šupljih osovina 6 mm ili 10 mm.

Prirubnice

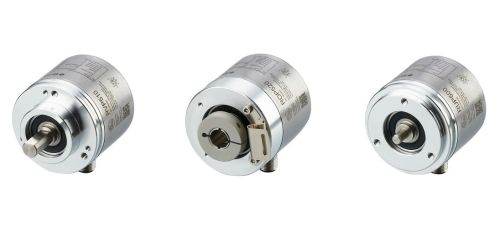

Pregled inačica prirubnica u ponudi

Stezna prirubnica, spojka statora i sinkrona prirubnica
