Apsolutni enkoder s višestrukim namotom i čvrstom osovinom

RM6115

Proizvod više nije dostupan – arhivski unos

Značajke proizvoda

Električni podaci

Radni napon [V]	10...30 DC
Potrošnja struje [mA]	< 250
Maks. električni obrtaji [U/min]	6000

Izlazi

Kod	Siva šifra; (povećanje kodnih vrijednosti pri zakretanju u smjeru kazaljke na satu (vidljivo na osovini))
Kodni signal	Unos podataka; Signali kompatibilni s TTL-om; Impuls i impuls (inv.) pogona prema RS 485; izlaz podataka; sinkronizirani serijski rad; Podaci i podaci signala kompatibilni s TTL-om (inv.); prirasni signali; 2 sinusoidna prirasna signala (A i B) ; faza pomjerena za 90°; razdoblja signala 1 Vss 512 po okretaju

Raspon mjera/postavki

Rezolucija	4096 koraci; 4096 okretaji; 24 Bit

Sučelja

Komunikacijsko sučelje	Sučelje podataka SSI

Radni uvjeti

Testovi / odobrenja

Otpornost na udarce

100 g (6 ms)

Otpornost na vibracije

15 g (55...2000 Hz)

Mehanički podaci

Materijali

Aluminij

Maks. obrtaji, mehanički [U/min]

10000

Maks. početni zakretni moment [Nm]

Zakretni moment referentne temperature [°C]

Dizajn osovine

čvrsta osovina

Promjer osovine [mm]

Materijal osovine

čelik (1,4104)

Maks. aksijalno opterećenje osovine (na kraju osovine) [N]

Maks. radijalno opterećenje osovine (na kraju osovine) [N]

Opaske

Ne treba koristiti žice / zatike koji nisu spojeni.

Električni priključak

	Poveznik: 1 x M23 (ifm 1001.4), radijalno; Maks. duljina kabela: 100 m

dijagrami i grafikoni

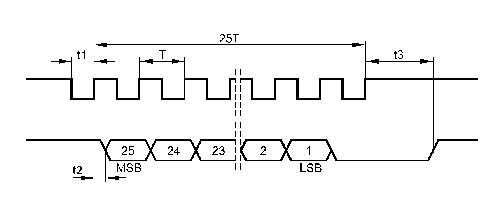

Dijagram impulsa

	takt
	podaci

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pridržavamo pravo na tehničke izmjene bez najave! — HR-HR — RM6115-00 — 04.12.2007 —
