Prijamnik senzora blokade jednosmjernog svjetla

O6ELFNKG/AS/4P

O6E705

{{'OPTIONAL_INFO' | productAvailability | error}}

Dragi korisniče,
Nažalost, ovaj tehnički list nije dostupan u traženom jeziku. Ako imate dodatnih pitanja, možete nam se obratiti e-porukom.

Srdačno
Vaš tim poduzeća ifm

  • ce
  • cul
  • iolink
Preuzmite
Technische Details
Primjena
Načelo funkcije Senzor blokade jednosmjernog svjetla
Električni podaci
Radni napon [V] 10...30 DC
Potrošnja struje [mA] 13; (24 V)
Zaštitna klasa III
Zaštita obrnutog polariteta da
Vrsta svjetla crvena lampica
Valna duljina [nm] 650
Izlazi
Električna izvedba NPN
Izlazna funkcija osvijetljeni/zamračeni način; (moguće prekapčanje)
Maks. naponski pad izlaza prekapčanja DC [V] 2,5
Trajna snaga struje izlaza prekapčanja DC [mA] 100
Frekvencija prekapčanja DC [Hz] 1000
Vrsta zaštite od kratkog spoja impulsno
Domet nadzora
Predajnik / prijamnik prijamnik
Doseg [m] 15
Promjer najmanjeg uočljivog predmeta [mm] 7; (15 m)
Sučelja
Komunikacijsko sučelje IO-Link
Tip prijenosa COM2 (38,4 kBaud)
Revizija IO-Linka 1.1
Standard SDCI IEC 61131-9
Identifikacijska oznaka IO-Link proizvoda 524d / 00020C h
Profili Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel
Način SIO da
Potrebni tip glavnog konektora A
Radni uvjeti
Temperatura okoline [°C] -10...60
Zaštita IP 65; IP 67
Testovi / odobrenja
EMC
EN 60947-5-2
Klasa laserske zaštite 1
Napomena o laserskoj zaštiti
Oprez: Laserska svjetlost
laserski razred: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Usklađeno s 21 CFR 1040 osim otklona prema Laserskoj napomeni br. 50, datum lipanj 2007.
MTTF [godina] 1168
Mehanički podaci
Težina [g] 18,5
Kućište Kvadratno
Dimenzije [mm] 46 x 13 x 21
Materijali kućište: ABS; PPSU; Brtva: EPDM
Optički materijal
PMMA
Poravnanje optike bočna optika
Zakretni moment pritezanja [Nm] 0,5; (Vijci)
Prikazi / radni elementi
Prikaz
Status prekapčanja 1 x LED, Žuto
Pogon 1 x LED, Zeleno
Opaske
Opaske
Pogonski napon "supply class 2" prema cULus
Količina pakiranja 1 kom.
Električni priključak - utikač
Priključak Poveznik: 1 x M8

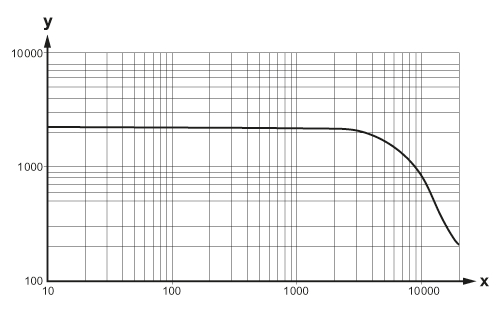

dijagrami i grafikoni

x: Abstand [mm]
y: Funktionsreservefaktor
