IIS302

Induktivni sensor

IIK3030-APKG/K1/V4A/US-104

{{'OPTIONAL_INFO' | productAvailability | error}}

Dragi korisniče,
Nažalost, ovaj tehnički list nije dostupan u traženom jeziku. Ako imate dodatnih pitanja, možete nam se obratiti e-porukom.

Srdačno
Vaš tim poduzeća ifm

  • ce
  • eac
  • cul
  • ec19352004
Preuzmite
Technische Details
Značajke proizvoda
Električna izvedba PNP
Izlazna funkcija normalno zatvoreno
Razmak prekapčanja [mm] 30
Kućište Tip navoja
Dimenzije [mm] M30 x 1,5 / L = 60
Primjena
Posebno svojstvo Pozlaćeni kontakti; Povećano osjetilno područje; Faktor ispravljanja K=1; Otpornost na elektromagnetsko polje
Primjena Za industrijske primjene / tvorničku automatizaciju
Otpornost na elektromagnetsko polje da
Maks. otpornost na magnetsko polje [mT] 300
Električni podaci
Radni napon [V] 10...30 DC
Potrošnja struje [mA] < 20
Zaštitna klasa III
Zaštita od obrnutog polariteta da
Izlazi
Električna izvedba PNP
Izlazna funkcija normalno zatvoreno
Maks. naponski pad izlaza prekapčanja DC [V] 2,5
Trajna snaga struje izlaza prekapčanja DC [mA] 100
Frekvencija prekapčanja DC [Hz] 2000
Zaštita od kratkog spoja da
Zaštita od preopterećenja da
Domet nadzora
Razmak prekapčanja [mm] 30
Stvarno osjetilno područje Sr [mm] 30 ± 10 %
Radni razmak [mm] 0...24,3
Povećano osjetilno područje da
Točnost / odstupanja
Čimbenik ispravka Čelik: 1 / Plemeniti čelik: 1 / Mjed: 1 / Aluminij: 1 / Bakar: 1
Histereza [% od Sr] 3...15
Drift sklopne točke [% od Sr] -10...10
Faktor ispravljanja K=1 da
Radni uvjeti
Temperatura okoline [°C] -40...85
Zaštita IP 65; IP 66; IP 67; IP 68; IP 69K
Testovi / odobrenja
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF zračeno 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 visokofrekventna provodljivost 10 V
EN 55011 Razred B
Otpornost na vibraciju
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 ciklusa otklanjanja po frekvenciji; 1 oktava po minuti u 3 osi
Otpornost na udarce
EN 60068-2-27 Ea 100 g polusinus od 11 ms; po 3 udara svaki u svakom smjeru duž tri koordinatne osi
Neprekidna otpornost na udar
EN 60068-2-27 40 g 6 ms; po 4000 udara svaki u svakom smjeru duž tri koordinatne osi
Brze promjene temperature
EN 60068-2-14 Na TA = -40 °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50 ciklusa
Test sa slanim raspršivačem
EN 60068-2-52 Kb razina ozbiljnosti 5 (4 testna ciklusa)
MTTF [godina] 475
Odobrenje UL-a
Broj odobrenja UL A005
Mehanički podaci
Težina [g] 77,5
Kućište Tip navoja
Način ugradnje neizravno ugradivo
Dimenzije [mm] M30 x 1,5 / L = 60
Oznaka navoja M30 x 1,5
Materijali nehrđajući čelik (1,4404/316L); prednja strana senzora: LCP Bijelo; prozor LED: PEI; zaporne matice: nehrđajući čelik (1,4404/316L)
Prikazi / radni elementi
Prikaz
Status prekapčanja 4 x LED, Žuto
Dodatna oprema
Dodatna oprema (isporučena)
zaporne matice: 2
Opaske
Količina pakiranja 1 kom.
Električni priključak - utikač
Priključak Poveznik: 1 x M12; Kontakti: pozlaćeno
dijagrami i grafikoni

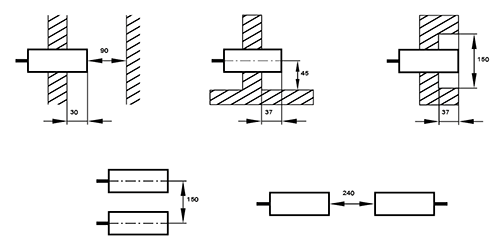

Montaža
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pridržavamo pravo na tehničke izmjene bez najave! — HR-HR — IIS302-00 — 04.07.2017 —
