I/O 資料中的狀態資訊

從主站到輸出模組的資料通訊:

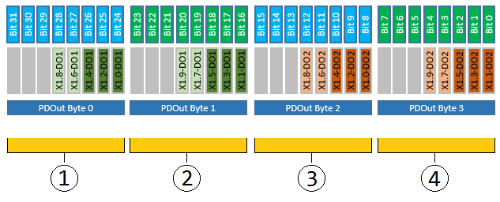

PLC 可控制連接至 IO-Link 主站,每個輸出模組的所有輸出。主站發出四位元組循環資料,在 I/O 資料中的對應位元為「1」時切換輸出。

輸出模組對主站的反應:
同樣,PLC 可從每個模組讀取狀態資訊。模組能以四位元組檢測模組的欠壓、短路和一般狀態。

  • 如兩側供應電壓其中之一發生過載或短路,則該側所有錯誤位元均設為「1」

任一側總電流過載時,該側將自動關閉並停用。可按照以下三種方法重新啟用:

方法 (一):

  • 透過 IO-Link 將 I/O 資料輸出位元組 0 和 2 設為 0
  • 再啟用左側
  • 透過 IO-Link 將 I/O 資料輸出位元組 1 和 3 設為 0
  • 再啟用右側

方法 (二):

  • 斷開模組並重新連接
  • 啟用兩側

方法 (三):
先排除短路源,接著發送 IO-Link 指令解開左、右側鎖存器:

  • 208 重設左側鎖存器
  • 209 重設右側鎖存器

若其中一側欠壓,UVL 或 UVR 位元將顯示故障。

位元組 6 的「狀態資訊」是 I/O 資料通道中的【裝置狀態】變量副本:
(0) 裝置正常
(1) 需維護
(2) 不合格
(3) 功能檢查
(4) 故障
