O3D型3D感測器 – 技術

採用PMD飛行時間技術的O3D型3D感測器

PMD飛行時間技術可確保祇經由一個三維23232像素、無動態模糊的圖像采集來檢測場景及物體。場景被不可見的調製紅外光照亮,并且反射光線會被PMD感測器檢測。

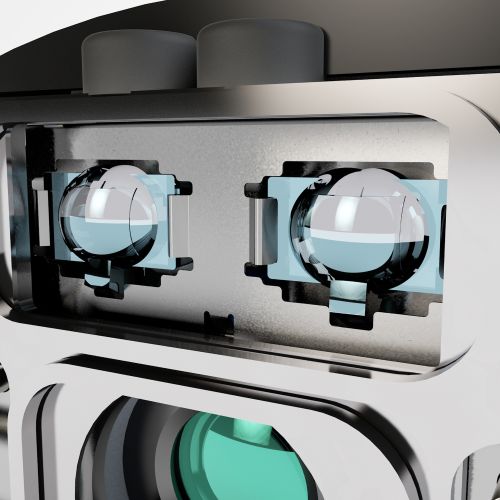

1)  紅外LED

四個高功率紅外LED(830nm)會照亮O3D型攝影機的整個視場(0.3m到5m),并經由耐刮玻璃保護。

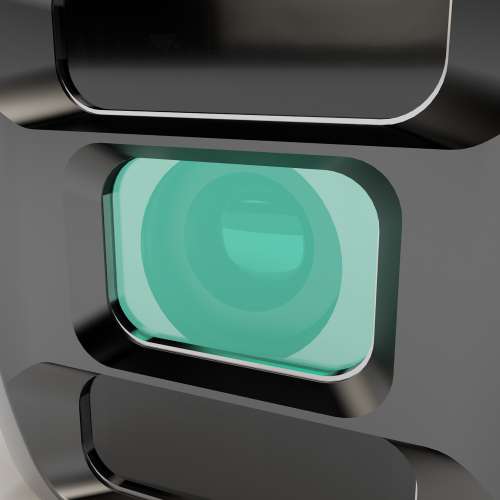

2) 透鏡

透鏡决定瞭O3D型攝影機的視場。可選用60° x 45° 和 40° x 30°分辨率來實現應用的最佳調整。整個透鏡外殼也被耐刮玻璃保護。

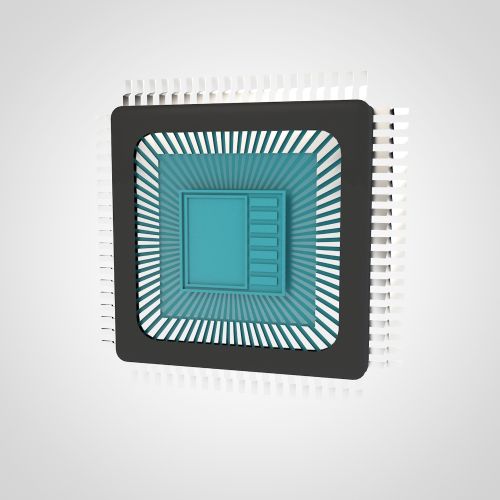

3) pmd成像儀

pmd飛行時間圖像感測器使用176 x 133像素的場景分辨率。它還配備瞭獲專利的背景消隱技術,不受應用環境中變化的光照條件影響

4) M12以太網製程數據介面

M12以太網介面既可應用於設定感測器參數,也可應用於經由工業以太網網絡(TCP/IP & EIP)的傳出數據通信。參數可以使用免費的ifm Vision Assistant設定。

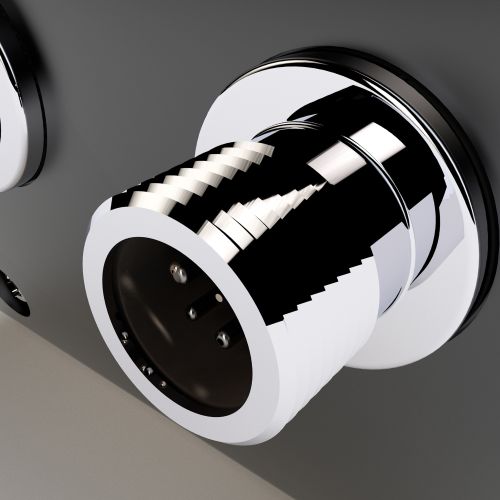

5) M12電源

8針M12連接器可應用於感測器供電,以及數字和類比輸出的介面。
