電磁流量計

Name: SM6004
Brand: ifm
SKU: SM6004
Price: 6110.00 HKD

SM6004

SMR12GGX50KG/US-100

電磁流量計

SM6004

SMR12GGX50KG/US-100

精確測量流量、消耗和介質溫度
高靈敏度、高重複性和高測量動態性
應用於水冷迴路
兩個準確的類比輸出
清晰可見的 4 位 LED 顯示

產品特徵

輸入和輸出總數

類比輸出數量: 2

測量範圍

0.1...25 l/min

0.03...6.6 gpm

製程連接

螺紋連接 G 1/2 DN15 扁平密封

應用

特殊的性能

鍍金接點

應用

應用於工業應用

安裝

經由適配器連接管道

介質

導電液體; 水; 水為基本的介質

介質說明

導電率: ≥ 20 µS/cm

粘性: < 70 mm²/s (40 °C)

介質溫度 [°C]

-10...70

抗壓强度 [bar]

抗壓强度 [MPa]

1.6

允許工作壓力的最大值（應用於應用程序符合CRN標準） [bar]

17.7

電氣數據

工作電壓 [V]	20...30 DC; (按照SELV/PELV)
電流損耗 [mA]	120; (24 V)
防護等級	III
反相保護	是
開機延遲時間 [s]	5

總的輸入/輸出

輸入和輸出總數	類比輸出數量: 2

輸出

輸出數量	2
輸出信號	類比信號
類比輸出數量	2
類比電流輸出 [mA]	4...20; (可調整量程)
負載最大值 [Ω]	500
過載保護	是

測量/設定範圍

測量範圍

0.1...25 l/min

0.03...6.6 gpm

顯示範圍

-30...30 l/min

-7.92...7.92 gpm

分辨率

0.02 l/min

0.01 gpm

測量值起點, ASP

0...20 l/min

0...5.28 gpm

測量值終點, AEP

5...25 l/min

1.32...6.6 gpm

步距

0.02 l/min

0.01 gpm

溫度監控

測量範圍 [°C]	-20...80
分辨率 [°C]	0.2
測量值起點 [°C]	-20...60
測量值終點 [°C]	0...80
設定步距 [°C]	0.2

精度/偏差

流量監控

精確度(在測量範圍)	± (2 % MW + 0,5 % MEW)
重複精度	± 0,2% MEW

溫度監控

精確度 [K]	± 2,5 (Q > 1 l/min)

反應時間

流量監控

反應時間 [s]	0.15; (dAP = 0, T19)
阻尼過程值dAP [s]	0...3

溫度監控

響應時間T05 / T09 [s]	T09 = 20 (Q > 1 l/min)

工作條件

環境溫度 [°C]	-10...60
存儲溫度 [°C]	-25...80
外殼防護等級	IP 67

認證/測試

EMC電磁兼容

DIN EN 60947-5-9

500 V 抗壓(V DC)

CPA認證

型號	008MI
準確度等級	-
最大允許誤差	± 2,5 % FS
Q (min)	0,005 m³/h
Q (t)	-
Q (max)	1,5 m³/h

抗衝擊

DIN IEC 68-2-27

20 g (11 ms)

抗震

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [年]

175

承壓設備指令

良好的工程實踐; 可應用於第2組流體; 根據需求流體組1的液體

機械技術數據

重量 [g]	481.5
材質	不鏽鋼(1.4404 / 316L); PBT-GF20; PC; FKM; TPE
材質(潮濕部件)	不鏽鋼(1.4404 / 316L); PEEK; FKM
製程連接	螺紋連接 G 1/2 DN15 扁平密封

顯示器/操作件

顯示

顯示單位	6 x LED, 綠色 (l/min, m³/h, gpm, gph, °C, °F)
測量值	字母數字顯示, 4位數字
編程	字母數字顯示, 4位數字

顯示單位

l/min; m³/h; gpm; gph; °C; °F

注釋

MW = 測量值

MEW = Final value of the measuring range

包裝單位

1 件數

電氣連接

連接	連接器: 1 x M12; 編碼: A; 觸頭接點: 鍍金的

圖表

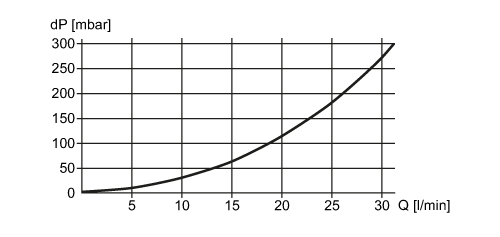

壓力損失

dP	壓力損失
Q	流量體積
