雷射測距感應器

OID204

OIDLCPKG/US

雷射測距感應器

OID204

OIDLCPKG/US

  • 經由時間間隔原理達成的極長量程
  • 可靠的背景抑制和獨立於顔色的檢測
  • 堅固的不鏽鋼外殼
  • 高防護等級,適應嚴苛工業環境的需求
  • 經由 IO-Link 的友好通信
{{ifmVariantName}}


  • ce
  • ukca
  • eac
  • cul
  • iolink
技術詳情
產品特徵
光線種類 紅光
雷射防護等級 2
應用
特殊的性能 背景消隱
電氣數據
工作電壓 [V] 10...30 DC; (符合cULus - Class 2標準)
電流損耗 [mA] 75; (24 V)
防護等級 III
反相保護
光線種類 紅光
波長 [nm] 650
使用壽命 [h] 50000
總的輸入/輸出
輸入和輸出總數 數字輸出數量: 2
輸入
數字輸入輸入電路 1 x 24 V PNP
輸出
輸出數量 2
電氣設計 PNP
數字輸出數量 2
輸出功能 常開/常閉; (NC+NO)
每個輸出最大電流負載 [mA] 100
開關頻率DC [Hz] 11
短路保護
短路保護類型 脈衝
過載保護
監控範圍
光點直徑最大值 [mm] 5
光點尺寸參考 2 m
檢測範圍滯後 [%] < 2
注意監控範圍滯後
黑色 6 %反射
背景消隱可用
背景消隱 [m] < 20
測量/設定範圍
測量範圍 [m] 0.03...2
測量頻率 [Hz] 33
介面
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
外形 Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO模式
類比製程數據 1
二位輸出製程數據 1
處理周期最小值 [ms] 6.6
支援DeviceID
運行方式 DeviceID
默認 579
工作條件
環境溫度 [°C] -25...60
注意環境溫度
當溫度ta < -10 °C時必須預熱,雷射關閉
外殼防護等級 IP 65; IP 67; IP 68; IP 69K
外部光線抵抗力最大值 [klx] 10; (物體上)
認證/測試
EMC電磁兼容
EN 60947-5-2
雷射防護等級 2
雷射保護注意事項
注意: 雷射
功率: <= 4,0 mW
波長: 650 nm
脈衝: 1,3 ns
請不要直視光束。
請避免和雷射接觸。
雷射等級: 2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040,除了根據雷射通知編號的偏差 50, 2007年六月.
MTTF [年] 210
機械技術數據
重量 [g] 230.5
材質 外殼: 不鏽鋼; 前面透鏡: PMMA; PEI; EPDM
顯示器/操作件
顯示
開關狀態 LED, 黄色 開關輸出 PIN 4
操作 LED, 綠色
顯示單位 cm
附件
供貨範圍
固定螺母: 2 x M30, 不鏽鋼
注釋
包裝單位 1 件數
電氣連接
連接 連接器: 1 x M12; 編碼: A
圖表

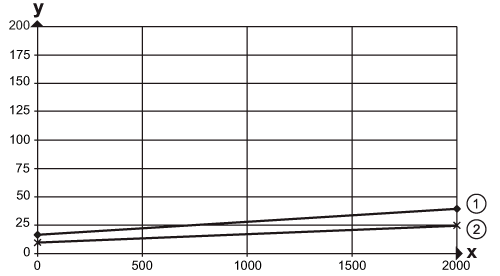

遲滯圖形
x: 距離 [mm]
y: 遲滯 [mm]
1 = 背景 黑色 6 %反射
2 = 背景 白色 90 %反射
其它數據
精確度
距離 黑色(6 %反射) 白色(90 %反射)
0 mm ± 25 mm ± 20 mm
500 mm ± 25 mm ± 20 mm
1000 mm ± 25 mm ± 20 mm
1500 mm ± 25 mm ± 20 mm
2000 mm ± 30 mm ± 20 mm
物體的外部光線 < 10 klx
