具背景消隱功能的漫反射感應器

OGH580

OGH-FPKG/US/CUBE

具背景消隱功能的漫反射感應器

OGH580

OGH-FPKG/US/CUBE

{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
技術詳情
產品特徵
光線種類 紅光
通信接口 IO-Link
外殼 矩形的
尺寸 [mm] M18 x 1
應用
特殊的性能 背景消隱
功能原理 漫反射感應器
電氣數據
工作電壓 [V] 10...30 DC; (符合cULus - Class 2標準)
額定絶緣電壓 [V] 32
電流損耗 [mA] 25
防護等級 III
反相保護
開機延遲時間最大值 [ms] 300
光線種類 紅光
波長 [nm] 645
輸出
電氣設計 PNP
輸出功能 亮通和暗通模式; (可選)
開關輸出DC電壓降最大值 [V] 2.5
開關輸出DC的持續電流負載 [mA] 200
開關頻率DC [Hz] 1000
短路保護
短路保護類型 脈衝
監控範圍
檢測距離 [mm] 15...200; (白紙 200 x 200 mm 90 %反射)
白色物體的檢測距離(90 %反射) [mm] 15...200
灰色物體的檢測距離:(18 %反射) [mm] 15...200
黑色物體的檢測距離(6 %反射) [mm] 15...200
檢測距離可設
光點直徑最大值 [mm] 13
光點尺寸參考 在最大的檢測距離
背景消隱可用
介面
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
外形 Measuring Sensor, Identification and Diagnosis, Switching Signal Channel, Teach Channel
SIO模式
必需的mater port type A
處理周期最小值 [ms] 10
IO-Link process data (cyclical)
功能 位長
過程值 16
設備狀態 4
二進制開關信息 1
IO-Link功能(非週期性) 應用特定標籤; 運作小時數計數器; 開關循環計數器
支援DeviceID
運行方式 DeviceID
默認 1132
注釋
更多資訊請參見「下載」中的IODD PDF文件
工作條件
環境溫度 [°C] -25...60
存儲溫度 [°C] -40...60
外殼防護等級 IP 65; IP 67
認證/測試
EMC電磁兼容
EN 60947-5-2
MTTF [年] 782
UL認證
Ta -25...60 °C
Enclosure type Type 1
電源 Class 2
文件數量UL E174191
機械技術數據
重量 [g] 60.5
外殼 矩形的
尺寸 [mm] M18 x 1
螺紋代號 M18 x 1
材質 模壓鑄鋅; PEI
透鏡材質
PEI
顯示器/操作件
顯示
開關狀態 1 x LED, 黄色
操作 1 x LED, 綠色
元件
開關點 按鈕
輸出功能 按鈕
附件
供貨範圍
鎖定螺母: 1 x
注釋
包裝單位 1 件數
電氣連接
連接 連接器: 1 x M12

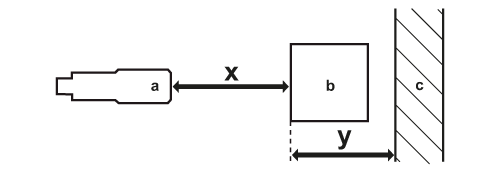

圖表

a: 感應器
b: 目標
c: 背景
x: 距離感應器/目標物 [mm]
y: 最小的距離物體/背景 [mm]
精確度曲線
x: 距離感應器/目標物 [mm]
y: 最小的距離物體/背景 [mm]
1 = 目標 黑色(6 %反射) , 背景(白色90 %反射)
2 = 目標 灰色(18 %反射) , 背景(白色90 %反射)
3 = 目標 白色(90 %反射) , 背景(白色90 %反射)
其它數據
可重複性/精度: 6 σ
測量值的重複精度
Abstand 白色(90 %反射) 黑色(6 %...90 %減弱)
20 mm 0.5 mm 1.0 mm
50 mm 0.8 mm 2.0 mm
100 mm 1.5 mm 4.5 mm
150 mm 3.0 mm 9.0 mm
200 mm 6.0 mm 20.0 mm
精確度
Abstand 白色(90 %反射) 黑色(6 %...90 %減弱)
20 mm ± 2.0 mm ± 2.5 mm
50 mm ± 3.5 mm ± 4.5 mm
100 mm ± 6.0 mm ± 7.5 mm
150 mm ± 7.5 mm ± 11.0 mm
200 mm ± 10.0 mm ± 17.0 mm
數值用於
物體的外部光線 < 10 klx
恒定的環境條件 23 °C / 960 hPa
最小的啟動時間(分鐘) 10
