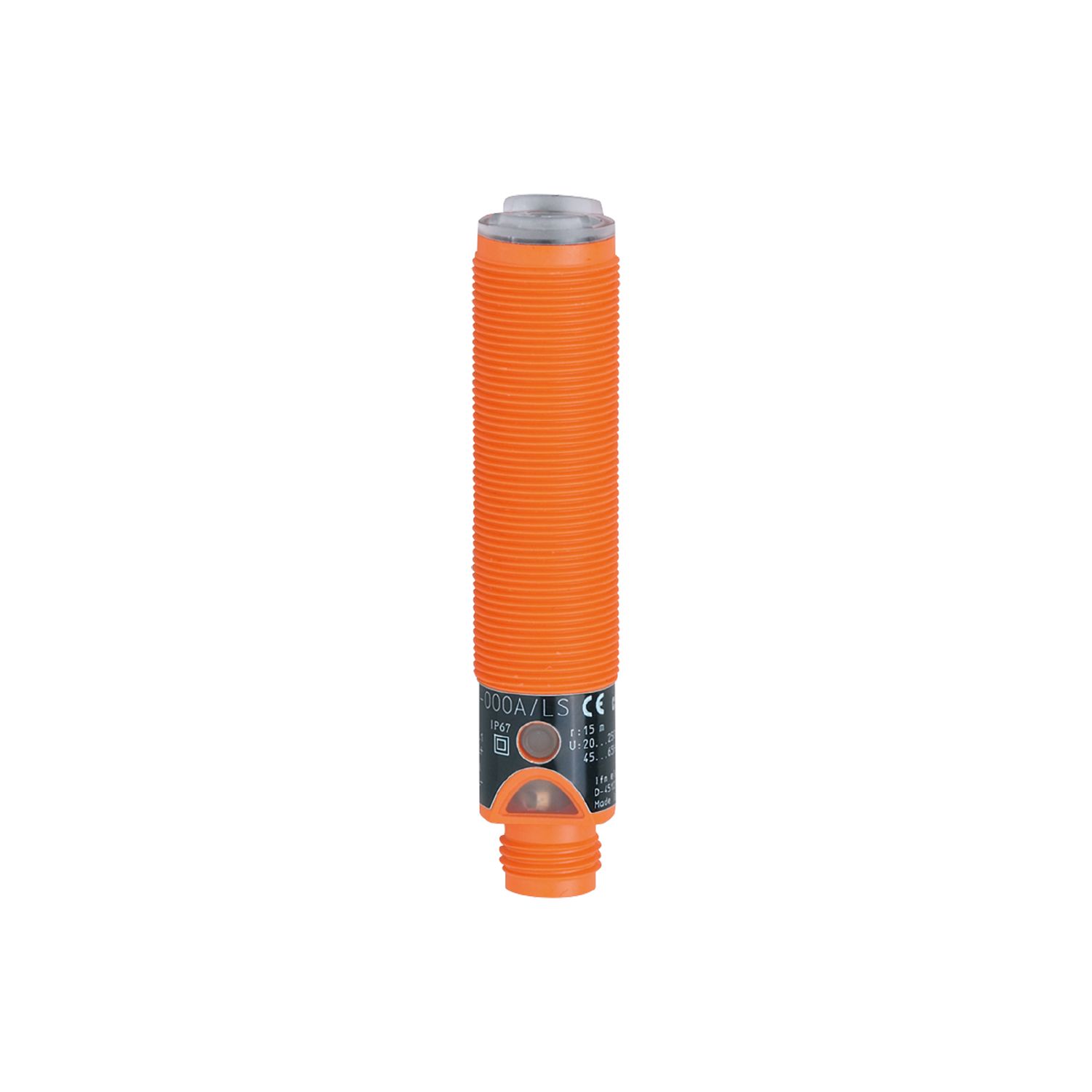

鏡片反射式感測器
OG0044
OGP-HBOA/LS-100
鏡片反射式感測器
OG0044
OGP-HBOA/LS-100
- 長量程
- 經由按鈕對靈敏度進行直觀設定
- 應用於檢查開關狀態和功能的 LED 顯示
- 交直流混合輸出級
- 堅固的外殼，適應用於嚴苛的工業環境
產品特徵
| 光線種類 | 紅光 |
|---|---|
| 外殼 | 螺紋結構 |
應用
| 特殊的性能 | 偏振濾光鏡 |
|---|---|
| 功能原理 | 鏡片反射式感測器 |
電氣數據
| 頻率AC [Hz] | 47...63 |
|---|---|
| 工作電壓 [V] | 20...250 AC/DC |
| 防護等級 | II |
| 反相保護 | 否 |
| 光線種類 | 紅光 |
| 波長 [nm] | 660 |
輸出
| 輸出功能 | 亮通模式 |
|---|---|
| 開關輸出DC電壓降最大值 [V] | 8 |
| 開關輸出AC電壓降最大值 [V] | 8 |
| 最小的負載電流 [mA] | 5 |
| 漏電流最大值 [mA] | 1.7 |
| 開關輸出AC的持續電流負載 [mA] | 90; (180 (...40 °C)) |
| 開關輸出DC的持續電流負載 [mA] | 90; (180 (...40 °C)) |
| 開關輸出短暫的電流負載 [mA] | 600; (20 ms / 0,5 Hz) |
| 開關頻率AC [Hz] | 25 |
| 開關頻率DC [Hz] | 25 |
| 短路保護 | 否 |
| 過載保護 | 否 |
監控範圍
| 菱鏡反射鏡的檢測距離 [m] | 3; (菱鏡反射鏡 Ø 80 E20005) |
|---|---|
| 檢測距離可設 | 是 |
| 光點直徑最大值 [mm] | 262 |
| 光點尺寸參考 | 在最大的檢測距離 |
| 偏振濾光鏡可用 | 是 |
工作條件
| 環境溫度 [°C] | -25...80 |
|---|---|
| 外殼防護等級 | IP 67 |
認證/測試
| EMC電磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 339 |
機械技術數據
| 重量 [g] | 39.4 | |
|---|---|---|
| 外殼 | 螺紋結構 | |
| 尺寸 [mm] | M18 x 1 / L = 76 | |
| 螺紋代號 | M18 x 1 | |
| 材質 | PBT | |
| 透鏡材質 |
|
顯示器/操作件
| 顯示 |
|
|---|
電氣連接
| 需求的保護 | 請根據IEC60127-2第一頁中的指導標準，使用小型保險絲; ≤ 2 A; 快速行動 |
|---|
附件
| 供貨範圍 |
|
|---|
注釋
| 注釋 |
|
|
|---|---|---|
| 包裝單位 | 1 件數 |
電氣連接
| 連接 | 連接器: 1 x 1/2"; 編碼: C |
|---|
圖表
|
過量增益圖
|
|
|---|
宜福門電子有限公司 • 801648高雄巿前金區中正四路235號6樓B室 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — 我們保留不提前通知而變更技術參數的權利。 — ZH-TW — OG0044-00 — 13.04.2023 —
OG0044 –
OGP-HBOA/LS-100
- 1
- 按鈕
電氣連接
連接器: 1 x 1/2"; 編碼: C
連接
- 注釋 : 請根據IEC60127-2第一頁中的指導標準，使用小型保險絲 ≤ 2 A 快速行動
