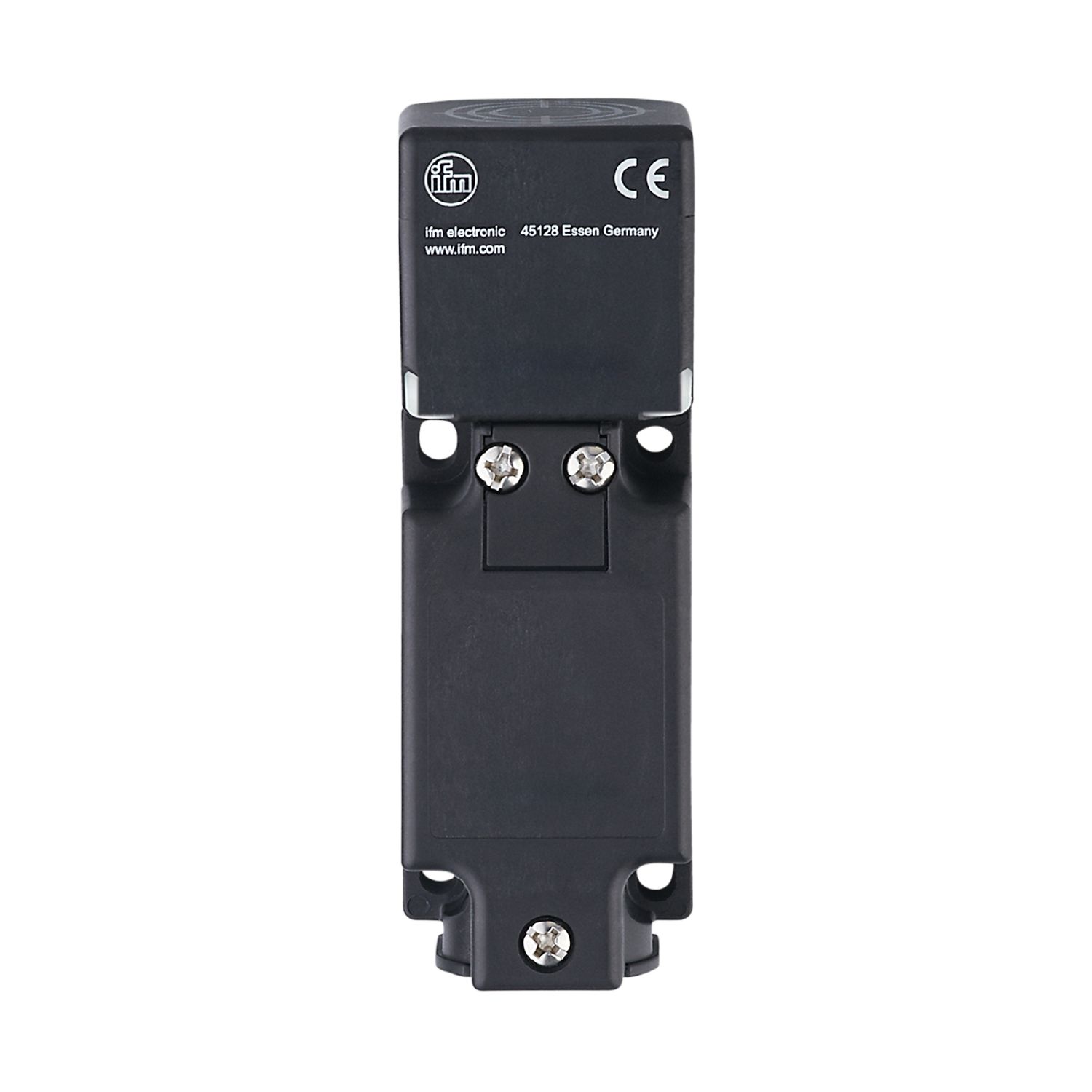

電感式感測器
IV0009
IVE2020-FBKA
電感式感測器
IV0009
IVE2020-FBKA
- 五個感應面位置可選
- 感應範圍大，正常運作時間長
- 堅固的外殼，適應用於嚴苛的工業環境
- 應用於材質處理
- 輸出功能常開/常閉可編程
產品特徵
| 輸出功能 | 常開/常閉; (可選) |
|---|---|
| 感應距離 [mm] | 20 |
| 外殼 | 矩形的 |
| 尺寸 [mm] | 40 x 40 x 118 |
電氣數據
| 工作電壓 [V] | 24...250 AC / 24...230 DC |
|---|---|
| 防護等級 | II |
| 反相保護 | 是 |
輸出
| 輸出功能 | 常開/常閉; (可選) |
|---|---|
| 開關輸出DC電壓降最大值 [V] | 5 |
| 開關輸出AC電壓降最大值 [V] | 8 |
| 最小的負載電流 [mA] | 5 |
| 漏電流最大值 [mA] | 1.5 |
| 開關輸出AC的持續電流負載 [mA] | 500 |
| 開關輸出DC的持續電流負載 [mA] | 500 |
| 開關頻率AC [Hz] | 30 |
| 開關頻率DC [Hz] | 100 |
| 短路保護 | 是 |
| 短路保護類型 | 脈衝 |
| 過載保護 | 是 |
監控範圍
| 感應距離 [mm] | 20 |
|---|---|
| 實際感應距離 Sr [mm] | 20 ± 10 % |
| 工作距離 [mm] | 0...16.2 |
精度/偏差
| 校正系數 | 鋼: 1 / 不鏽鋼: 0.7 / 黄銅: 0.4 / 鋁: 0.4 / 銅: 0.3 |
|---|---|
| 遲滯 [Sr的百分比] | 1...10 |
| 開關點偏移 [Sr的百分比] | -10...10 |
工作條件
| 環境溫度 [°C] | -25...85 | |
|---|---|---|
| 注意環境溫度 |
|
|
| 海拔高度最大值 [m] | 2000 | |
| 外殼防護等級 | IP 67 |
認證/測試
| EMC電磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗振强度 |
|
||||||||||
| 抗衝擊 |
|
||||||||||
| 持續抗衝擊性 |
|
||||||||||
| 快速溫度變化 |
|
||||||||||
| MTTF [年] | 272.6 | ||||||||||
| UL認證 |
|
||||||||||
| 説明 | 僅應用於NFPA 79應用程序 |
機械技術數據
| 重量 [g] | 268 |
|---|---|
| 外殼 | 矩形的 |
| 安裝 | 齊平安裝 |
| 尺寸 [mm] | 40 x 40 x 118 |
| 材質 | PA 6.6; 模壓鑄鋅 環氧鍍層; 感應面: PA 6.6; LED視窗: PA; 螺栓: 不鏽鋼 不鏽鋼(1.4305/303) |
顯示器/操作件
| 顯示 |
|
|---|
電氣連接
| 需求的保護 | ≤ 3 A und ≥ 300 V AC/DC |
|---|
注釋
| 注釋 |
|
||
|---|---|---|---|
| 包裝單位 | 1 件數 |
電氣連接
| 連接 | 接線端子座: ...2.5 mm²; 電纜插接式接頭: M20 X 1.5 |
|---|
宜福門電子有限公司 • 801648高雄巿前金區中正四路235號6樓B室 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — 我們保留不提前通知而變更技術參數的權利。 — ZH-TW — IV0009-00 — 23.11.2022 —
IV0009 –
IVE2020-FBKA
- 1
- LED 綠色
- 2
- LED 黄色
電氣連接
接線端子座: ...2.5 mm²; 電纜插接式接頭: M20 X 1.5
