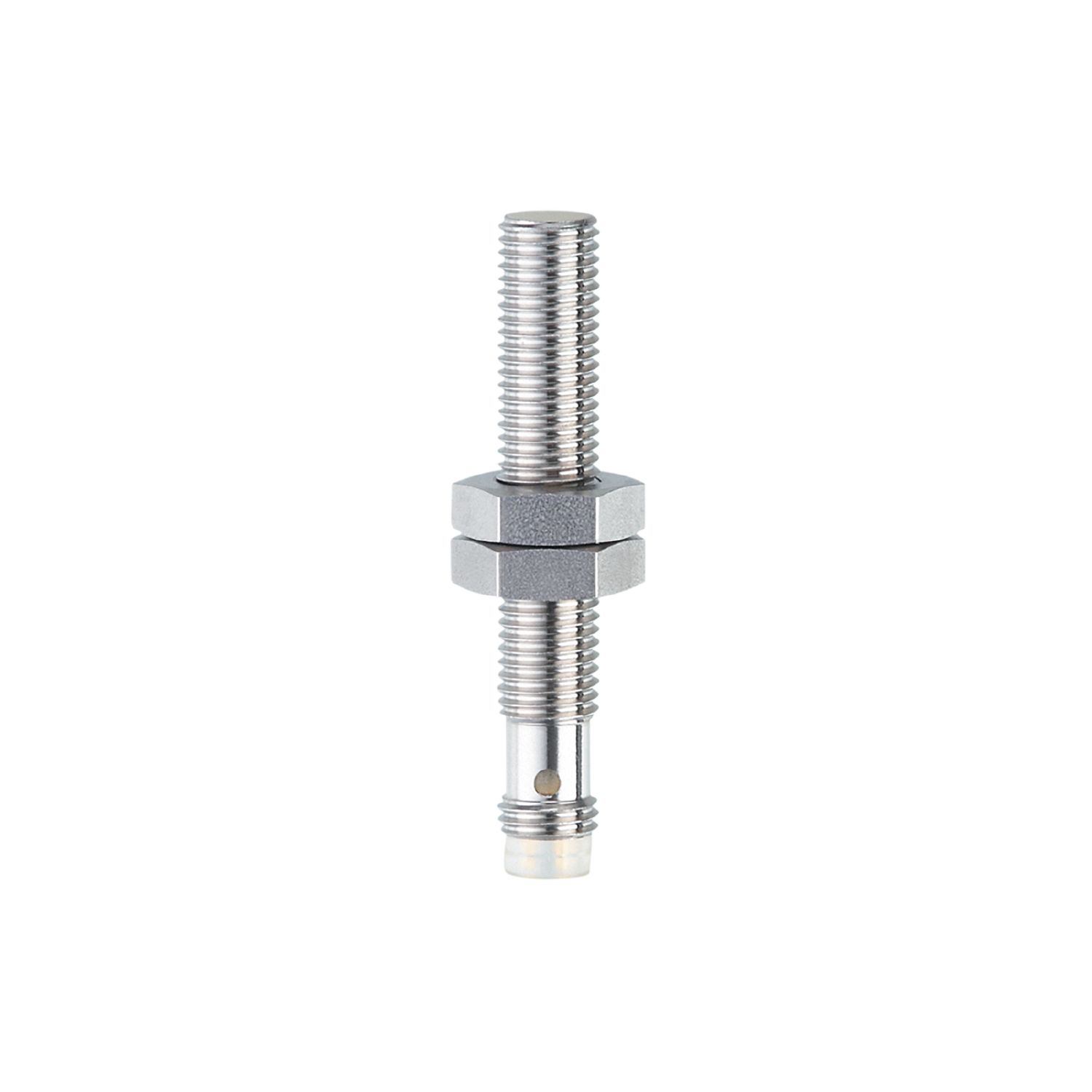

帶IO-Link的電感式感應器

IE5457

IEK3003-FRKG/IO/AS

帶IO-Link的電感式感應器

IE5457

IEK3003-FRKG/IO/AS

  • 清晰明確地指示操作準備度
  • 感應範圍大,正常運作時間長
  • 高防護等級,適應嚴苛工業環境的需求
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • iolink
  • cul
技術詳情
產品特徵
電氣設計 PNP/NPN; (可設定參數)
輸出功能 常開/常閉; (可設定參數)
通信接口 IO-Link
外殼 螺紋結構
尺寸 [mm] M8 x 1 / L = 50
應用
特殊的性能 鍍金接點
電氣數據
工作電壓 [V] 10...30 DC
電流損耗 [mA] < 15
防護等級 III
反相保護
輸出
電氣設計 PNP/NPN; (可設定參數)
輸出功能 常開/常閉; (可設定參數)
開關輸出DC電壓降最大值 [V] 2.5
開關輸出DC的持續電流負載 [mA] 100
開關頻率DC [Hz] 600
短路保護
過載保護
監控範圍
IO-Link開關點 [mm] 0.56...2.8; (可設定參數)
IO-Link測量範圍 [mm] 0.3...3
精度/偏差
校正系數 鋼: 1 / 不鏽鋼: 0.7 / 黄銅: 0.4 / 鋁: 0.4 / 銅: 0.3
遲滯 [Sr的百分比] 3...15
注意滯後
可設定參數
線性誤差IO-Link [%] ± 3; (測量範圍終值)
重複精度 IO-Link [%] ± 2; (測量範圍終值)
溫度變化率 ± 10 %; (測量範圍終值)
介面
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
外形 Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel
SIO模式
必需的mater port type A
處理周期最小值 [ms] 3.2
IO-Link process data (cyclical)
功能 位長
過程值 16
設備狀態 4
二進制開關信息 2
IO-Link功能(非週期性) 開關循環計數器; 開啟循環計數器; 運作小時數計數器; 内部溫度; 應用特定標籤
支援DeviceID
運行方式 DeviceID
默認 1274
注釋
更多資訊請參見「下載」中的IODD PDF文件
工作條件
環境溫度 [°C] -40...75
外殼防護等級 IP 65; IP 66; IP 67; IP 68; IP 69K; (用ifm插座妥善擰緊)
認證/測試
EMC電磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 射頻電磁耐受測試 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 高頻傳導 10 V
EN 55011 等級B
抗振强度
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50個掃描周期/頻率; 每3個軸每分鐘一個八度
抗衝擊
EN 60068-2-27 Ea 100 g 11 ms半正弦; 3個坐標軸中每個方向3個衝擊
持續抗衝擊性
EN 60068-2-27 Eb 40 g 6 ms; 3個坐標軸中每個方向4000個衝擊
快速溫度變化
EN 60068-2-14 Na TA = -40 °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50個周期
噴鹽試驗
EN 60068-2-52 Kb 嚴格等級5 (4個檢測周期)
MTTF [年] 778
包括嵌入式軟體
UL認證
Ta -25...70 °C
Enclosure type Type 1
電源 Limited Voltage/Current
UL認證編號 A031
文件數量UL E174191
機械技術數據
重量 [g] 16.2
外殼 螺紋結構
安裝 齊平安裝
尺寸 [mm] M8 x 1 / L = 50
螺紋代號 M8 x 1
材質 不鏽鋼(1.4404 / 316L); 感應面: LCP 白色; LED視窗: PEI; 固定螺母: 不鏽鋼(1.4404 / 316L)
旋緊扭矩 [Nm] A = 5 mm: < 3 Nm; B: < 5 Nm
顯示器/操作件
顯示
開關狀態 4 x LED, 黄色 燈
附件
供貨範圍
固定螺母: 2
注釋
包裝單位 1 件數
電氣連接 - 插頭
連接 連接器: 1 x M8; 編碼: A; 觸頭 接點: 鍍金的
圖表
安裝
