E84036

開關電源24 V DC

PSU-3AC/24VDC-40A

{{'OPTIONAL_INFO' | productAvailability | error}}

尊敬的客户,
很抱歉,該技術資料没有所請求語言的版本。如果您有更多問題,可以用電子郵件與我們聯絡。

祝商祺,
您的 ifm 團隊

  • 適應用於控制器、感應器、致動器和工業電子器件的調制電源
  • 得益於高效率的低功率損耗
  • 高電源緩衝時間
  • 具備經由脈衝采集關閉設備的可能性
  • 能量儲備高
  • ce
  • cul
  • cruus
PDF 格式技術資料

Technische Details
電氣數據
頻率AC [Hz] 47...64
工作電壓公差 [%] 15...20
額定電壓AC [V] < 400
輸入電壓AC [V] 380...480
輸出DC電壓 [V] 24...28
防護等級 I; (IEC 61140)
過壓保護 是; (< 32 DC)
輸出電壓 [V] 可設定; 輸出電壓根據SELV, PELV標準
輸出電壓最小值時的輸出電流最大值 [A] 40
輸出電壓最大值時的輸出電流最大值 [A] 34.3
輸出電壓最小值時的輸出電流最大值 [A] 60
輸出電壓最大值時的輸出電流峰值 [A] 51.5
輸出功率(永久) [W] 960
輸出功率(峰值) [W] 1440
注意輸出功率(峰值)
如果耗用大於4秒,電源將自動降低至輸出功率
功率因數(額定電壓400 V AC / 50 Hz) 0.88
注意功率因數(額定電壓400 V AC / 50 Hz)
具對稱三相電壓
功率因數(額定電壓480 V AC / 50 Hz) 0.9
注意功率因數(額定電壓480 V AC / 50 Hz)
具對稱三相電壓
功率儲備 [%] 50
輸出電路的數量 1
剩餘波紋最大值 [mV] 100
接通峰值電流(額定電壓400 V AC / 60 Hz) [A] 4.5
接通峰值電流(額定電壓480 V AC / 50 Hz) [A] 4.5
接通電流限制
效率(額定電壓400 V AC / 60 Hz) [%] 95.3
效率(額定電壓480 V AC / 50 Hz) [%] 95.2
外部輸入保護 ≥ B-6 A / ≥ C-6 A
Derating降低定額值 [W/K] 24 (60...70 °C)
斷電保持時間(額定電壓400 V AC / 60 Hz) [ms] 25
斷電保持時間(額定電壓480 V AC / 50 Hz) [ms] 25
輸入電流(額定電壓400 V AC / 60 Hz) [A] 1.65
輸入電流(額定電壓480 V AC / 50 Hz) [A] 1.35
功率損耗(額定電壓400 V AC / 60 Hz) [W] 47.3
功率損耗(額定電壓480 V AC / 50 Hz) [W] 48.4
反饋保護 [V] 35
輸出
短路保護
過載保護
過載狀態 恒定輸出電流
類型DC-OK信號 繼電器輸出
DC OK信號的可靠性 60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A)
工作條件
環境溫度 [°C] -25...70
注意環境溫度
請觀察對流的可用空間(請參見操作使用説明書)
存儲溫度 [°C] -40...85
允許最大的相對空氣濕度 [%] 95; (IEC 60068-2-30)
外殼防護等級 IP 20; (EN 60529)
污染度 2; (IEC 62103: 不允許導電性污物)
認證/測試
EMC電磁兼容
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 等級A
抗振强度
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
抗衝擊
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
功率因數校正(PFC) 符合
機械技術數據
重量 [g] 1754.5
安裝方式 導軌; (TH35 (EN 60715))
尺寸 [mm] 124 x 110 x 130.7
材質 鋼板
顯示器/操作件
顯示
DC-ok 1 LED
超載 1 LED
注釋
注釋
輸出串聯僅適用於相同產品至最大值150 V DC總電壓
包裝單位 1 件數
電氣連接
連接 螺絲接線端子:
圖表

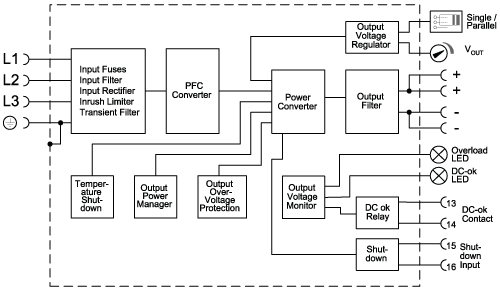

方框圖

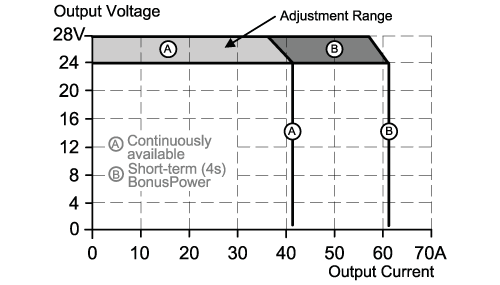

輸出曲線

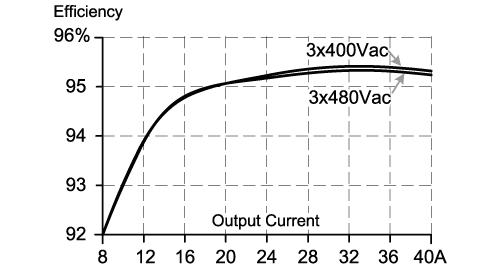

效率/功率損耗特性
降低額定值特徵
電源緩衝時間的特性曲線
