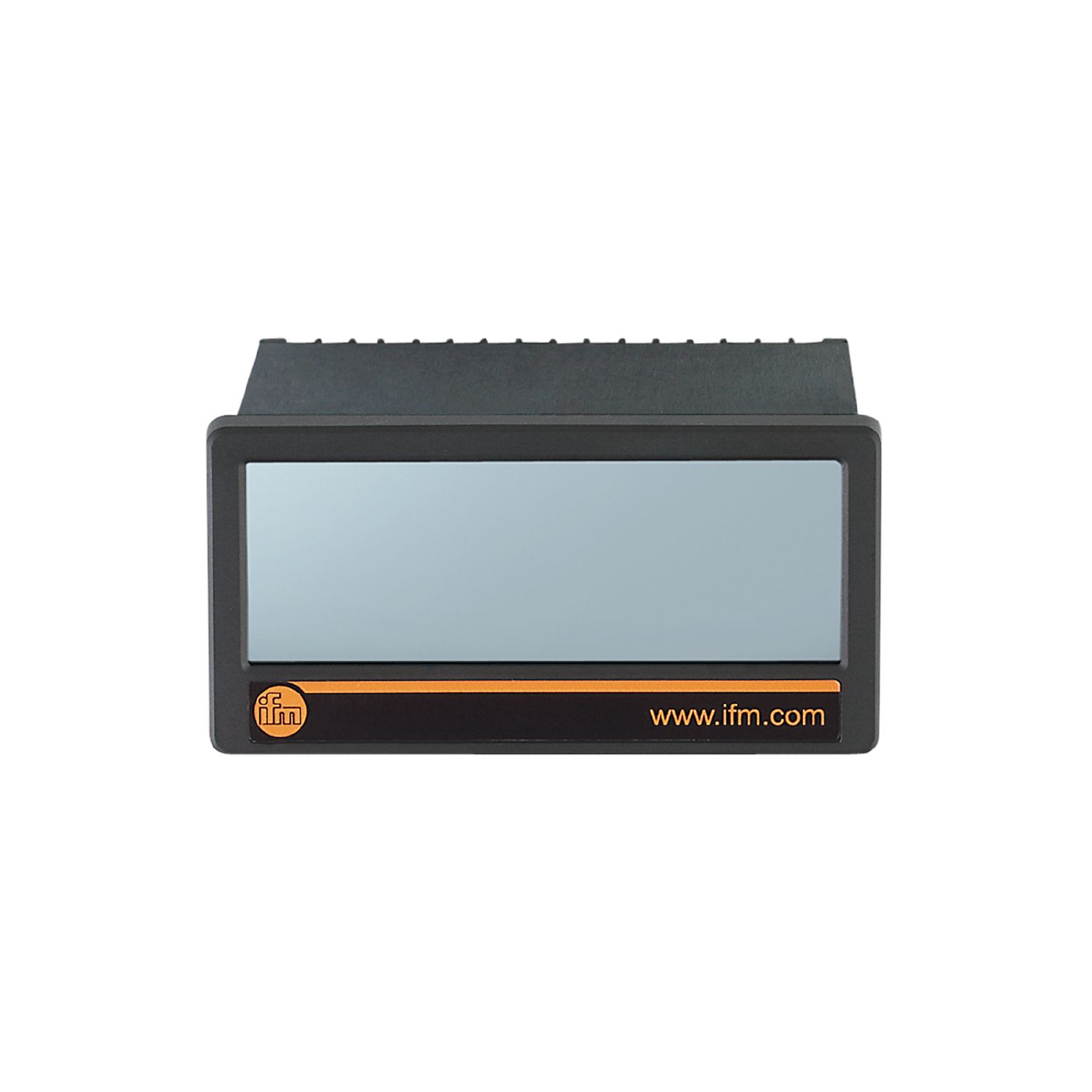

- DX2041
應用於監控類比標準信號的多功能顯示器
DX2041
DISPLAY/AX460/AC/DC
應用於監控類比標準信號的多功能顯示器
DX2041
DISPLAY/AX460/AC/DC
- 清晰可讀的彩色觸摸顯示螢幕
- 較大的 AC/DC 工作電壓範圍
- 可靠監控帶有類比標準信號的感測器
- 自由可調節的顯示值和信號組合
產品特徵
尺寸 [mm] | 48 x 112 x 116 |
---|
應用
應用 | 顯示和監控類比信號; 例如:壓力感測器、溫度感測器或流動感測器 |
---|
電氣數據
頻率AC [Hz] | 50...60 |
---|---|
工作電壓 [V] | 115...230 AC / 18...30 DC |
電流損耗 [mA] | 100 |
總的輸入/輸出
輸入和輸出總數 | 類比輸入數: 2 |
---|
輸入
類比輸入數 | 2; (Spannungs- oder Stromeingang) |
---|---|
類比輸入(電流) [mA] | 0...20 |
類比輸入(電壓) [V] | -10...10 |
類比輸入的分辨率 | 16 bit |
精密類比輸入 [%] | 0,1 |
工作條件
環境溫度 [°C] | -20...60 |
---|---|
存儲溫度 [°C] | -25...70 |
外殼防護等級 | IP 65 |
防護等級接線端子 | IP 20 |
認證/測試
EMC電磁兼容 |
|
---|
機械技術數據
重量 [g] | 351 |
---|---|
安裝方式 | 面板切口: 91 x 43 mm |
尺寸 [mm] | 48 x 112 x 116 |
材質 | Noryl UL94-V-0 |
顯示器/操作件
顯示 |
|
---|
電氣連接
連接 | 螺絲接線端子: |
---|
