IO-Link CompactLine模組

AL2330

IO-Link Module 6x2 DO M12 IP67

IO-Link CompactLine模組

AL2330

IO-Link Module 6x2 DO M12 IP67

  • 輕鬆控制任何IO-Link主站的致動器
  • 數據和電源的傳送也可經由非屏蔽的連接電纜進行
  • 六個端口,每個十二個致動器具兩個二進位輸出
  • 兩個獨立電壓電源,各自的額定電流高達1.8 A。
  • 堅固的設計,適應用於嚴苛的工業環境
{{ifmVariantName}}



  • ce
  • eac
  • iolink
  • cul
技術詳情
應用
應用 應用於實地應用的I/O模塊
電氣數據
工作電壓 [V] 18...30 DC; (US)
電流損耗 [mA] 50; (US)
防護等級 III
附加電源 [V] 18...30 DC; (UA)
其它電源的最大電流消耗 [mA] 3600; (UA)
總的輸入/輸出
輸入和輸出總數 數字輸出數量: 12
輸出
數字輸出數量 12; (6 x 2)
輸出功能 PNP
每個輸出最大電流負載 [mA] 1800
最大輸出負載總電流 [A] 3.6; (每個輸出側的最大電流負載: 1800 mA)
電流單獨的
介面
通信接口 IO-Link
支援DeviceID
運行方式 DeviceID
默認 893
IO-Link Device
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
SIO模式
處理周期最小值 [ms] 5.6
工作條件
環境溫度 [°C] -25...60
存儲溫度 [°C] -25...70
允許最大的相對空氣濕度 [%] 90
海拔高度最大值 [m] 2000
外殼防護等級 IP 65; IP 67
污染度 2
認證/測試
EMC電磁兼容
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
抗衝擊
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64
DIN EN 60068-2-6
MTTF [年] 63
機械技術數據
重量 [g] 303

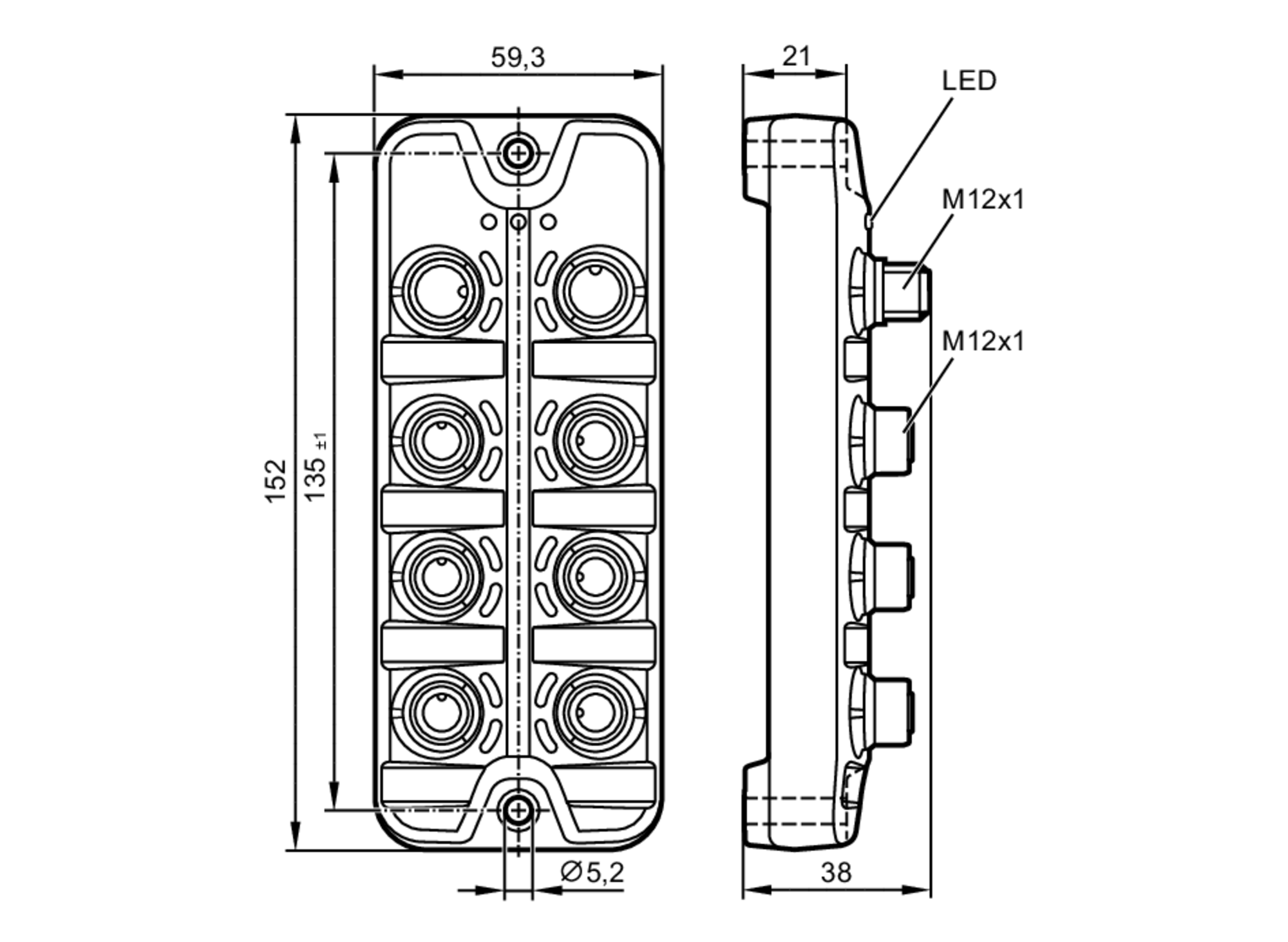

尺寸 [mm] 26 x 59.3 x 152
材質 外殼: PA; 插座: 黄銅 鍍鎳的
密封材質 FKM
顯示器/操作件
顯示
操作 LED, 綠色
故障 LED, 紅色
功能 LED, 黄色
附件
附件(可選)
保護蓋 M12
注釋
包裝單位 1 件數
電氣連接 - IO-Link
X1 連接器: M12
電氣連接 - 輸出
X1.0...X1.5 連接器: M12; 密封圈: FKM
電氣連接 - 電源
X31 連接器: M12
