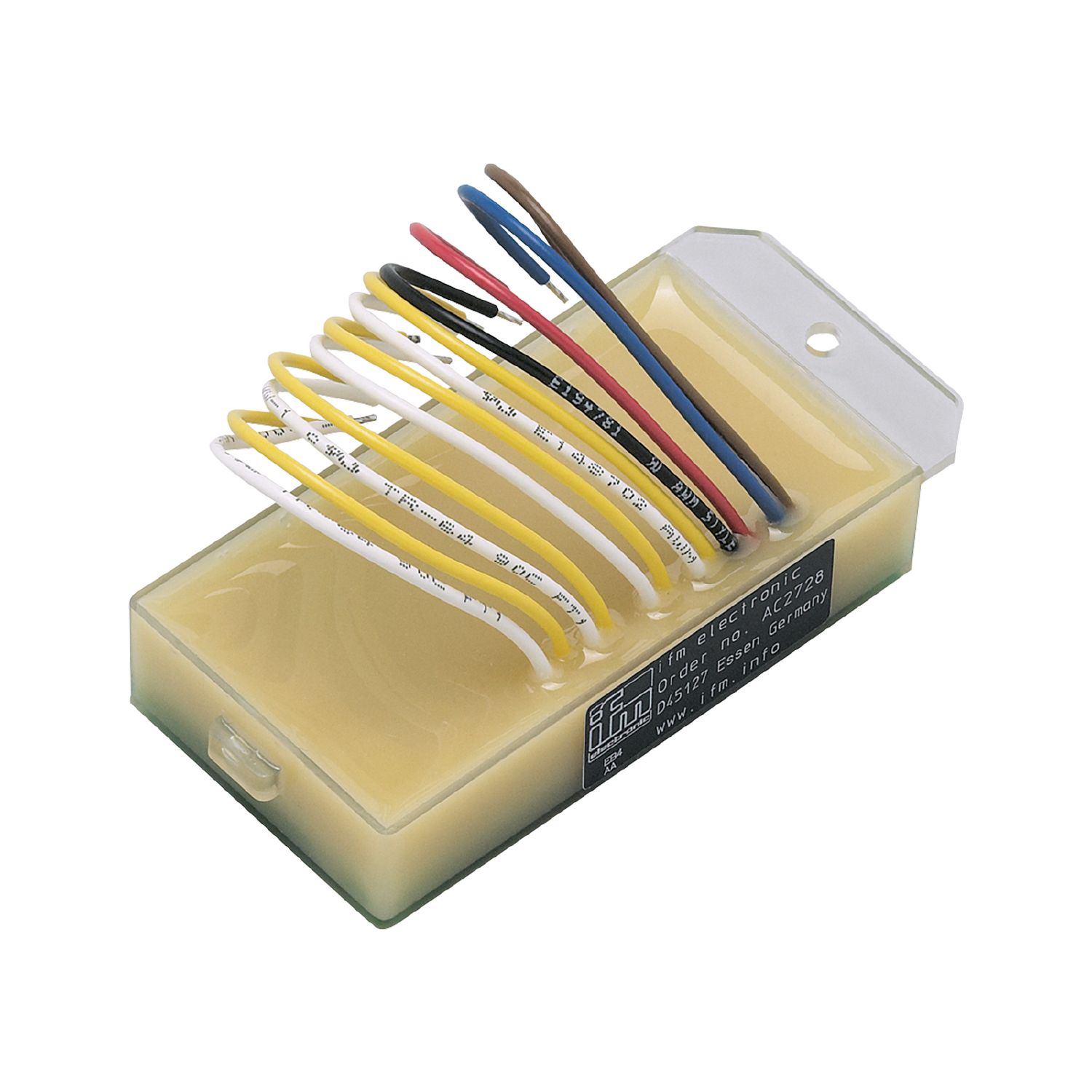

AS-Interface印刷電路板模塊

Name: AC2728
Brand: ifm
SKU: AC2728
Price: 1800.00 HKD

AC2728

Valvehead module 4DI 3DO T

AS-Interface印刷電路板模塊

AC2728

Valvehead module 4DI 3DO T

適合安裝在小型外殼、控制櫃中和操作面板上
經由絞合線簡單快速佈線
特别節省空間的設計
應用於將機械開關集成到 AS-i 網絡
完全密封，因而適合應用於閥頭

應用

應用	應用於板面安裝的外殼

電氣數據

工作電壓 [V]	26.5...31.6 DC
電流損耗 [mA]	< 200
當前負載總數最大值 [A]	0.18; (經由AS-i提供所有輸入和輸出的總電流: 180 mA)
Watchdog集成看門狗電路	是

總的輸入/輸出

輸入和輸出總數	數字輸入數: 4; 數字輸出數量: 3

輸入

數字輸入數	4
數字輸入輸入電路	PNP
輸入感測器電源	AS-i
電源 [V]	20...30; (DC)
數字輸入保護短路	是

輸出

電氣設計	PNP
數字輸出數量	3
電壓範圍DC [V]	18...30; (DC)
每個輸出最大電流負載 [mA]	100; (請注意應用於所有輸入及輸出的電流負載 )
短路保護	是

工作條件

環境溫度 [°C]	-25...70
外殼防護等級	IP 20

認證/測試

EMC電磁兼容

EN 50295

AS-i分類

AS-i版本

2.1

擴展尋址模式

是

AS-i主站配置文件

M2; M3; M4

AS-i Profil

S-7.A.F

AS-i I/O配置 [hex]

AS-i ID代碼 [hex]

A.F

數據位

數據位	D0	D1	D2	D3
輸入	I-1	I-2	I-3	I-4
輸出	O-1	O-2	O-3	-

機械技術數據

重量 [g]	74.5
外殼	全密封的塑膠外殼
尺寸 [mm]	16 x 88 x 41

注釋

AS-i模塊是應用於AS-i從站的印刷電路板，經由AS-i供給。

如果AS-i電纜没有通信，那麼看門狗(watchdog)電路功能輸出關閉。

包裝單位

1 件數

電氣連接

	電纜: 0.1 m
