  5. UGT590

Αισθητήρας υπερήχων

UGT590

UGQ01200F1KG/US

Αισθητήρας υπερήχων

UGT590

UGQ01200F1KG/US

  • Στιβαρό ορθογώνιο μεταλλικό περίβλημα με πλευρικό σπείρωμα M18
  • Σχεδίαση που εξοικονομεί πολύ χώρο για χρήση σε σημεία με περιορισμένο χώρο
  • Με προγραμματιζόμενη έξοδο μεταγωγής και αναλογική έξοδο ρυθμιζόμενης κλίμακας τιμών
  • Ανέπαφος εντοπισμός ανεξάρτητα από το χρώμα, τη διαφάνεια ή τα χαρακτηριστικά της επιφάνειας του αντικειμένου
  • Διαισθητική ρύθμιση της εμβέλειας εντοπισμού μέσω κουμπιού
Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %
  • ce
  • ukca
  • cul
Χαρακτηριστικά προϊόντος
Ηλεκτρική σχεδίαση NPN
Λειτουργία εξόδου ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Απόσταση ανίχνευσης [mm] 80...1200; (Στόχος: 200 x 200 mm)
Περίβλημα Ορθογωνικό με σπείρωμα Μ18
Διαστάσεις [mm] 53 x 20 x 37,7
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC; ("supply class 2" σύμφωνα με cULus)
Κατανάλωση ρεύματος [mA] < 35
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s] < 0,3
Συχνότητα μετατροπέα [kHz] 200
Είσοδοι / έξοδοι
Αριθμός εισόδων και εξόδων Αριθμός ψηφιακών εξόδων: 1; Αριθμός αναλογικών εξόδων: 1
Έξοδοι
Συνολικός αριθμός εξόδων 2
Σήμα εξόδου σήμα μεταγωγής; αναλογικό σήμα
Ηλεκτρική σχεδίαση NPN
Αριθμός ψηφιακών εξόδων 1
Λειτουργία εξόδου ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,2
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 100
Συχνότητα μεταγωγής DC [Hz] 5
Αριθμός αναλογικών εξόδων 1
Αναλογικό ρεύμα εξόδου [mA] 4...20
Μεγ. φορτίο [Ω] 500
Προστασία βραχυκυκλώματος Ναι
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] 80...1200; (Στόχος: 200 x 200 mm)
Τυφλή ζώνη [mm] 80
Κυλινδρική γωνία θέασης [°] 14; (±2)
Μεγ. απόκλιση από γωνία αισθητήρα/αντικειμένου 90° [°] ± 4
Ακρίβεια / αποκλίσεις
Θερμοκρασιακή αντιστάθμιση Ναι
Υστέρηση [%] < 1
Ολίσθηση σημείου ενεργοποίησης [%] -5...5
Σφάλμα γραμμικότητας της αναλογικής εισόδου [%] ≤ 1
Επαναληψιμότητα 1 %
Ανάλυση [mm] 3
Σημείωση Οι υποδεικνυόμενες τιμές επιτυγχάνονται μετά από χρόνο προθέρμανσης τουλάχιστον 20 λεπτών
Χρόνοι απόκρισης
Χρόνος απόκρισης [ms] < 450; (Αναλογική έξοδος)
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -20...70
Θερμοκρασία αποθήκευσης [°C] -30...80
Βαθμός προστασίας IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF διαχυόμενη 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF ενσύρματη 3 V
EN 55011 Κατηγορία A
Αντίσταση κραδασμών
EN 60068-2-6 Fc (10-55) Hz 1 mm πλάτος, περίοδος ταλάντωσης 5 min., 30 min. ανά άξονα σε συντονισμό ή 55 Hz
Αντοχή σε κρούσεις
EN 60068-2-27 Ea 30 g 11 ms μισό ημίτονο, 3 κρούσεις σε κάθε κατεύθυνση κατά μήκος των τριών αξόνων συντεταγμένων
MTTF [χρόνια] 190
Έγκριση UL
Ta -20...70 °C
Ηλεκτρική τροφοδοσία Class 2
Αριθμός αρχείου UL E174191
Μηχανικά δεδομένα
Βάρος [g] 100
Περίβλημα Ορθογωνικό με σπείρωμα Μ18
Διαστάσεις [mm] 53 x 20 x 37,7
Περιγραφή σπειρώματος M18 x 1
Υλικό κατασκευής 1.4542 (17-4 PH / 630); PBT; PA; εποξειδικά γυάλινα κεραμικά
Ροπή σύσφιξης [Nm] 50
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 1 x LED, Κίτρινο
ηχώ 1 x LED, Πράσινο
Λειτουργία εκμάθησης Ναι
Παρελκόμενα
Παρεχόμενα εξαρτήματα
παξιμάδια στερέωσης: 1, Ανοξείδωτος χάλυβας
Παρατηρήσεις
Παρατηρήσεις
Τάση λειτουργίας "supply class 2" σύμφωνα με cULus
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M12; κωδικοποίηση: A

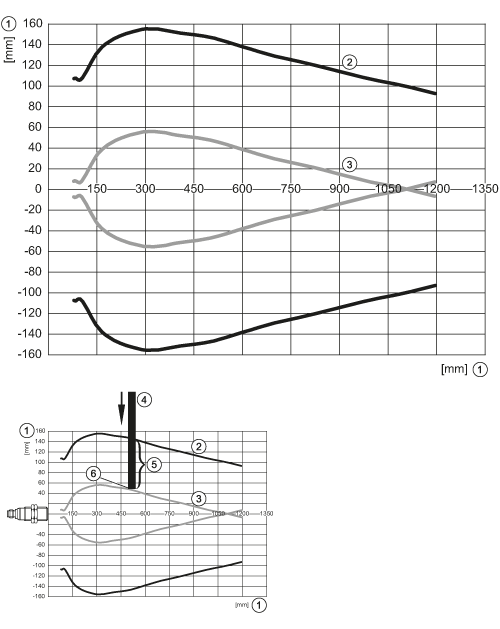

διαγράμματα και γραφήματα
1: Απόσταση
2: Εύρος μέτρησης
3: γράφημα ενεργοποίησης / απενεργοποίησης
4: Στόχος 200 x 200 mm
5: 50% του στόχου στη ζώνη ανίχνευσης
6: Σημείο ενεργοποίησης
