UGT515

Αισθητήρας υπερήχων

UGA01600HOKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Πολύ μεγάλη εμβέλεια εντοπισμού
  • Διαισθητική ρύθμιση της εμβέλειας εντοπισμού μέσω κουμπιού
  • Ευδιάκριτη ένδειξη LED για την κατάσταση μεταγωγής και την ηχώ
  • Λειτουργία εξόδου ανοιχτή/κλειστή σε ηρεμία, προγραμματιζόμενη
  • Ανέπαφος εντοπισμός ανεξάρτητα από το χρώμα, τη διαφάνεια ή τα χαρακτηριστικά της επιφάνειας του αντικειμένου
  • ce
  • cul
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Ηλεκτρική σχεδίαση NPN
Λειτουργία εξόδου ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Απόσταση ανίχνευσης [mm] 150...1600
Περίβλημα Με σπείρωμα
Διαστάσεις [mm] M18 x 1 / L = 97,5
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC; ("supply class 2" σύμφωνα με cULus)
Κατανάλωση ρεύματος [mA] 55
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s] < 0,3
Συχνότητα μετατροπέα [kHz] 230
Είσοδοι / έξοδοι
Αριθμός εισόδων και εξόδων Αριθμός ψηφιακών εξόδων: 2
Έξοδοι
Συνολικός αριθμός εξόδων 2
Ηλεκτρική σχεδίαση NPN
Αριθμός ψηφιακών εξόδων 2
Λειτουργία εξόδου ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,2
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 100
Συχνότητα μεταγωγής DC [Hz] 3
Προστασία βραχυκυκλώματος Ναι
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] 150...1600
Τυφλή ζώνη [mm] 150
Κυλινδρική γωνία θέασης [°] 7; (±2)
Υστέρηση περιοχής ανίχνευσης [mm] < 1
Μεγ. απόκλιση από γωνία αισθητήρα/αντικειμένου 90° [°] ± 4
Ακρίβεια / αποκλίσεις
Σημείωση Οι υποδεικνυόμενες τιμές επιτυγχάνονται μετά από χρόνο προθέρμανσης τουλάχιστον 20 λεπτών
Θερμοκρασιακή αντιστάθμιση Ναι
Υστέρηση [%] 1
Ολίσθηση σημείου ενεργοποίησης [%] -2...2
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -20...70
Βαθμός προστασίας IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 61000-4-2 ESD 4 kV CD / πλαστικό
8 kV AD / μεταλλικό
EN 61000-4-3 HF διαχυόμενη 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF ενσύρματη 3 V
EN 55011 Κατηγορία A
Αντίσταση κραδασμών
EN 60068-2-6 Fc (10-55) Hz 1 mm πλάτος, περίοδος ταλάντωσης 5 min., 30 min. ανά άξονα σε συντονισμό ή 55 Hz
Αντοχή σε κρούσεις
EN 60068-2-27 Ea Ναι
MTTF [χρόνια] 158
Μηχανικά δεδομένα
Βάρος [g] 101,5
Περίβλημα Με σπείρωμα
Διαστάσεις [mm] M18 x 1 / L = 97,5
Περιγραφή σπειρώματος M18 x 1
Υλικό κατασκευής ανοξείδωτο ατσάλι (1.4404 / 316L); PA; εποξειδικά γυάλινα κεραμικά
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 2 LED, Κίτρινο
ηχώ 1 LED, Πράσινο
Παρελκόμενα
Παρελκόμενα (συμπεριλαμβάνονται)
παξιμάδια στερέωσης: 2, Ανοξείδωτος χάλυβας
Παρατηρήσεις
Παρατηρήσεις
Τάση λειτουργίας "supply class 2" σύμφωνα με cULus
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M12

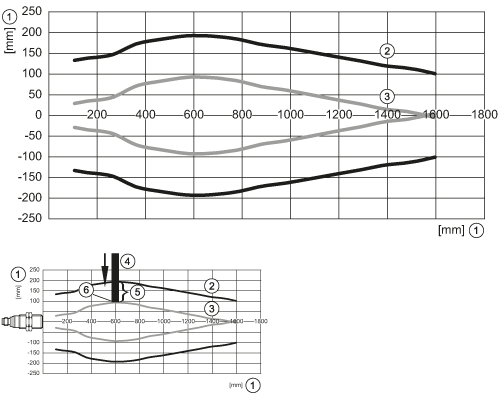

διαγράμματα και γραφήματα

1: Απόσταση
2: Εύρος μέτρησης
3: γράφημα ενεργοποίησης / απενεργοποίησης
4: Στόχος 200 x 200 mm
5: 50% του στόχου στη ζώνη ανίχνευσης
6: Σημείο ενεργοποίησης
