TAD081

Μεταδότης θερμοκρασίας με ανίχνευση ολίσθησης

TAD050KLEM01-A-ZKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Σχεδίαση που πληρεί τις απαιτήσεις υγιεινής της βιομηχανίας τροφίμων και ποτών
  • Ακριβές αναλογικό σήμα εξόδου με δυνατότητα ρύθμισης της κλίμακας και υψηλή ακρίβεια σε όλο το εύρος θερμοκρασιών
  • Με έξοδο διαγνωστικού ελέγχου για παρακολούθηση της ολίσθησης και των σφαλμάτων
  • Υψηλή ασφάλεια διεργασιών χάρη στην αυτοπαρακολούθηση
  • Περιλαμβάνει δωρεάν πιστοποιητικό βαθμονόμησης 5 σημείων.
  • fcm
  • ce
  • fda
  • ehedg
  • eac
  • cul
  • iolink
  • ec19352004
  • 3a
  • crn
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Αριθμός εισόδων και εξόδων Αριθμός ψηφιακών εξόδων: 1; Αριθμός αναλογικών εξόδων: 1
Εύρος μέτρησης
-25...160 °C -13...320 °F
Σύνδεση διεργασίας βιδωτή σύνδεση G 1 εξωτερικό σπείρωμα Aseptoflex Vario
Μήκος εγκατάστασης EL [mm] 50
Εφαρμογή
Ιδιαίτερο χαρακτηριστικό Επιχρυσωμένες επαφές
Στοιχείο μέτρησης 1 x Pt 1000 + 1 x NTC; (με θερμική σύζευξη, με εφεδρική λειτουργία (μέτρηση θερμοκρασίας ακόμα και σε αστοχία του ενός στοιχείου))
Μέσο υγρά και αέρια
Αντοχή σε πιέσεις [bar] 50
Ελάχιστο βάθος εγκατάστασης [mm] 25
MAWP (για εφαρμογές σύμφωνα με CRN) [bar] 50
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 18...32 DC; ("supply class 2" σύμφωνα με cULus)
Κατανάλωση ρεύματος [mA] 6; (24 V)
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s] 8
Ενσωματωμένος επιτηρητής "Watchdog" Ναι
Είσοδοι / έξοδοι
Αριθμός εισόδων και εξόδων Αριθμός ψηφιακών εξόδων: 1; Αριθμός αναλογικών εξόδων: 1
Έξοδοι
Συνολικός αριθμός εξόδων 2
Σήμα εξόδου σήμα μεταγωγής; αναλογικό σήμα; IO-Link; (παραμετροποιήσιμες)
Ηλεκτρική σχεδίαση PNP/NPN
Αριθμός ψηφιακών εξόδων 1
Λειτουργία εξόδου ανοικτή επαφή / κλειστή επαφή / σήμα διάγνωσης; (παραμετροποιήσιμη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 150; (200 (...60°C); 250 (...40 °C))
Διαγνωστική έξοδο έξοδος διάγνωσης για επιτήρηση ολίσθησης και σφάλματος
Αριθμός αναλογικών εξόδων 1
Αναλογικό ρεύμα εξόδου [mA] 4...20
Μεγ. φορτίο [Ω] (Ub - 15 V) x 50
Προστασία βραχυκυκλώματος Ναι
Είδος προστασίας βραχυκυκλώματος Με παλμό
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης / παραμετροποίησης
Εύρος μέτρησης
-25...160 °C -13...320 °F
Σημείωση για εύρος μέτρησης
διαβαθμιζόμενο
Εργοστασιακή ρύθμιση 0...150 °C / 32...302 °F
Προειδοποίηση ολίσθησης
0,2...5 °C 0,4...9 °F
Συναγερμός ολίσθησης
0,2...5 °C 0,4...9 °F
Σε βήμα
0,05 °C 0,1 °F
Ανάλυση
Ανάλυση αναλογικής εισόδου [K] 0,05
Ακρίβεια / αποκλίσεις
Αναλογική έξοδος ακριβείας [K] ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C); (ακίδα αισθητήρα πλήρως εμβαπτισμένη στο μέσο, μέχρι τη λοξοτομή στεγάνωσης)
Συντελεστής θερμοκρασίας [% του εύρους ανά 10 K] < ± 0,01; (Σε περίπτωση απόκλισης από την κατάσταση αναφοράς 25 ± 5 °C)
Χρόνοι απόκρισης
Δυναμική απόκριση T05 / T09 [s] 3 / 6
Λογισμικό / προγραμματισμός
Επιλογές ρύθμισης παραμέτρων κατώφλι προειδοποίησης/συναγερμού ολίσθησης; Fail-Safe; Οθόνη ένδειξης; αλλαγή εύρους αναλογικής εξόδου; μεταγωγή πλεονασμού; διαγνωστική έξοδος απόδοσης; λογική μεταγωγής; ανοικτή επαφή ΝΟ / κλειστή επαφή NC
Διασυνδέσεις
Διασύνδεση επικοινωνίας IO-Link
Ειδος μεταφοράς COM1 (4,8 kBaud)
IO-Link Αναθεώρηση 1.1
SDCI-Πρότυπο IEC 61131-9 CDV
ID συσκευής IO-Link 323 d / 00 01 43 h
Προφίλ Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Λειτουργία SIO Ναι
Απαραίτητο κύριο είδος θύρας A
Αναλογικά δεδομένα διεργασίας 1
Ψηφιακά δεδομένα διεργασίας 1
Ελαχ. χρόνος κύκλου διεργασίας [ms] 18,8
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -25...70
Θερμοκρασία αποθήκευσης [°C] -40...85
Βαθμός προστασίας IP 68; IP 69K
Δοκιμές / εγκρίσεις
ΗΜΣ
DIN EN 61000-6-2
DIN EN 61000-6-3
Αντοχή σε κρούσεις
DIN EN 68000-2-27 50 g (11 ms)
Αντοχή σε δονήσεις
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [χρόνια] 213
Σημείωση για έγκριση
Περιλαμβάνει δωρεάν πιστοποιητικό βαθμονόμησης 5 σημείων.
Μηχανικά δεδομένα
Βάρος [g] 402,5
Υλικό κατασκευής ανοξείδωτο ατσάλι (1.4435 / 316L); ανοξείδωτο ατσάλι (1.4404 / 316L); PEI; FKM
Υλικά σε επαφή με το μέσο ανοξείδωτο ατσάλι (1.4435 / 316L); ανοξείδωτο ατσάλι (1.4404 / 316L)
Σύνδεση διεργασίας βιδωτή σύνδεση G 1 εξωτερικό σπείρωμα Aseptoflex Vario
Χαρακτηριστικά επιφάνειας Ra / Rz στα βρεχόμενα μέρη Ra: < 0,6
Μήκος εγκατάστασης EL [mm] 50
Παρατηρήσεις
Παρατηρήσεις
MS = ρύθμιση εύρους μέτρησης
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M12; Επαφές: επίχρυσες
διαγράμματα και γραφήματα

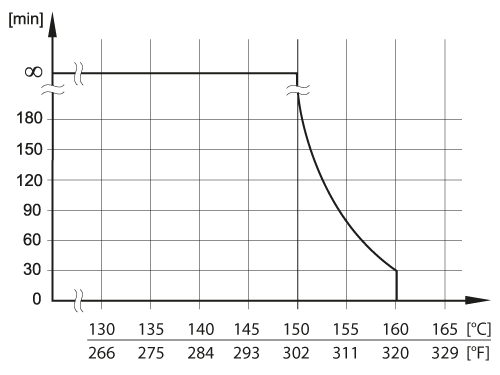

μέγιστος χρόνος λειτουργίας εξαρτάται από θερμοκρασία του μέσου
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — TAD081-02 — 30.05.2017 —
