Ροόμετρο δίνης (Vortex)

Name: SV8150
Brand: ifm
SKU: SV8150
Price: 121.30 EUR

SV8150

SVM54XXXD0KG/US-100

Ροόμετρο δίνης (Vortex)

SV8150

SVM54XXXD0KG/US-100

Αξιόπιστος εντοπισμός ροής και μεσαίων θερμοκρασιών
Ακριβές γραμμικοποιημένο αναλογικό σήμα εξόδου
Κατάλληλο για νερό και υδατοδιαλυτά μέσα
Για εγκατάσταση σε αγωγούς
Παρακολούθηση ροής και θερμοκρασίας με υψηλή ακρίβεια

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Χαρακτηριστικά προϊόντος

Αριθμός εισόδων και εξόδων

Αριθμός αναλογικών εξόδων: 1

Εύρος μέτρησης

9...150 l/min

0,283...4,709 m/s

Σύνδεση διεργασίας

βιδωτή σύνδεση G 1 1/4 DN25

Εφαρμογή

Ιδιαίτερο χαρακτηριστικό

Επιχρυσωμένες επαφές

Στοιχείο μέτρησης

1 x Pt 1000; (κατά DIN EN 60751, κατηγορία Β)

Εφαρμογή

για βιομηχανικές εφαρμογές

Εγκατάσταση

Σύνδεση σε σωλήνα μέσω προσαρμογέα

Μέσο

Νερό; διαλύματα γλυκόλης; ψυκτικά υγρά

Θερμοκρασία μέσου [°C]

-40...100

Ελαχ. πίεση διάρρηξης [bar]

Ελαχ. πίεση διάρρηξης [MPa]

2,5

Αντοχή σε πιέσεις [bar]

Αντοχή σε πιέσεις [MPa]

1,2

Σημείωση για αντοχή σε πιέσεις

έως 40 °C

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	8...33 DC
Ελαχ. αντίσταση μόνωσης [MΩ]	100; (500 V DC)
Βαθμός προστασίας	III
Χρονοκαθυστέρηση ενεργοποίησης [s]	< 2

Είσοδοι / έξοδοι

Αριθμός εισόδων και εξόδων	Αριθμός αναλογικών εξόδων: 1

Έξοδοι

Συνολικός αριθμός εξόδων	1
Σήμα εξόδου	αναλογικό σήμα
Αριθμός αναλογικών εξόδων	1
Αναλογικό ρεύμα εξόδου [mA]	4...20; (Νερό: Q [l/min] = 9,375 x (I - 4 mA); νερό-γλυκόλη: Q [l/min] = 9,375 x (I - 4 mA) - Qo δείτε εικόνα 2)
Μεγ. φορτίο [Ω]	< (Ub - 8 V) / 20 mA; Ub = 24 V: 800

Εύρος μέτρησης / παραμετροποίησης

Εύρος μέτρησης

9...150 l/min

0,283...4,709 m/s

Επιτήρηση θερμοκρασίας

Εσωτερική θερμαινόμενη ακίδα θερμοκρασίας	1 K/mW
Εύρος μέτρησης [°C]	-40...100

Ακρίβεια / αποκλίσεις

Επιτήρηση ροής

Ακρίβεια (στο εύρος μέτρησης)	Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (Νερό)
Επαναληψιμότητα	0,2; (% της τελικής τιμής)

Επιτήρηση θερμοκρασίας

Ακρίβεια [K]	± 0,3 ± 0,005 x T

Χρόνοι απόκρισης

Επιτήρηση ροής

Χρόνος απόκρισης [s]	0,5

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]

-15...85

Σημείωση για θερμοκρασία περιβάλλοντος

θερμοκρασία μέσου > 0 °C: -30...85

Θερμοκρασία αποθήκευσης [°C]

-30...85

Βαθμός προστασίας

IP 65

Σπηλαίωση

P(απόλυτη) εκκένωσης / P(διαφορά)> 5.5 για να αποφευχθεί σπηλαίωση

Δοκιμές / εγκρίσεις

ΗΜΣ

EN 61326-2-3

Αντοχή σε κρούσεις

DIN EN 60068-2-27

30 g (11 ms)

Αντοχή σε δονήσεις

DIN EN 60068-2-6	με νερό / 10...61 Hz 1 mm
	με νερό / 61...2000 Hz 2 g

MTTF [χρόνια]

380

Οδηγία εξοπλισμού πίεσης

Ορθή τεχνική πρακτική; μπορεί να χρησιμοποιηθεί για ρευστά ομάδας 2; για ρευστά ομάδας 1, κατόπιν αιτήσεως

Μηχανικά δεδομένα

Βάρος [g]	136,2
Υλικό κατασκευής	PA 6T
Υλικά σε επαφή με το μέσο	ETFE; PA 6T; EPDM
Ροπή σύσφιξης [Nm]	15
Σύνδεση διεργασίας	βιδωτή σύνδεση G 1 1/4 DN25

Παρατηρήσεις

MW = Μετρούμενη τιμή

MEW = Τελική τιμή του εύρους μέτρησης

Τμχ συσκευασίας

1 τμχ

Ηλεκτρική συνδεσμολογία

Σύνδεση	Κονέκτορας: 1 x M12; κωδικοποίηση: A; Επαφές: επίχρυσες

διαγράμματα και γραφήματα

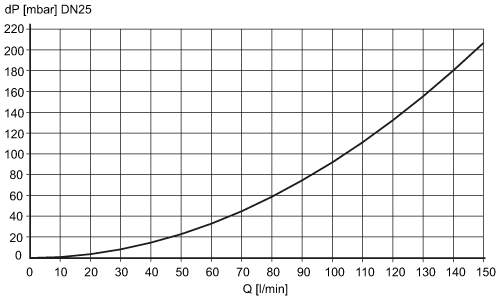

Πτώση πίεσης

dP	Πτώση πίεσης
Q	ποσότητα παροχής

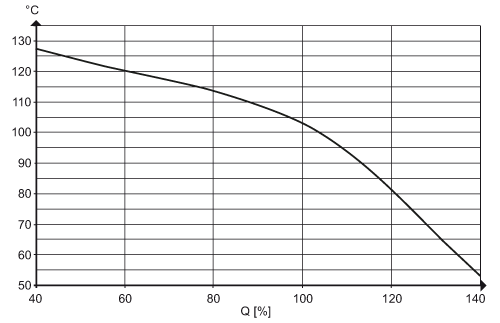

Ελάχιστη διάρκεια ζωής 10 χρόνια αναφέρεται σε ταχύτητα ροής και υψηλές θερμοκρασίες μέσου

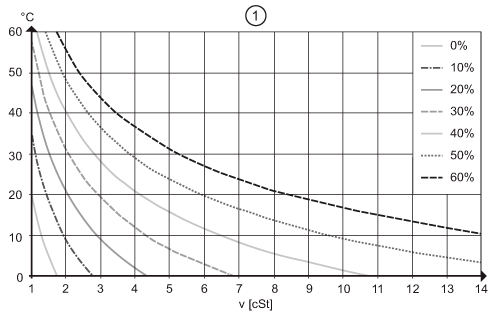

Προσδιορισμός του κινηματικού ιξώδους (ν) μιγμάτων γλυκόλης-ύδατος ανάλογα με τη θερμοκρασία

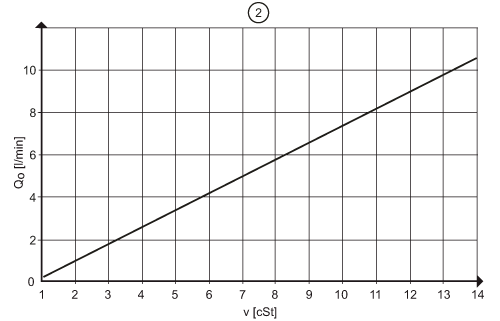

προσδιορισμός της τιμής αντιστάθμισης Qo για μείγματα γλυκόλης-νερού

	v < 4 cSt ακρίβεια μέτρησης 3% MEW
	4 < v < 14 cSt ακρίβεια μέτρησης 4% MEW

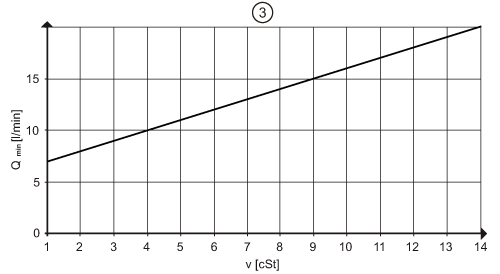

Κατώφλιο απόκρισης Q (min), ανάλογo με το κινηματικό ιξώδες

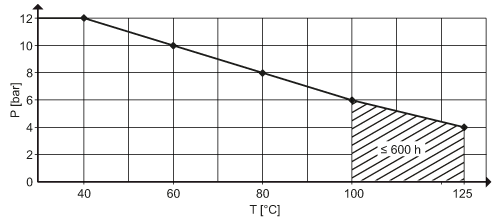

πίεση αντοχής (bar)
