SV5204

Ροόμετρο Vortex με οθόνη

SVR12XXX50KG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Αξιόπιστος εντοπισμός ροής και μεσαίων θερμοκρασιών
  • Ακριβές γραμμικοποιημένο αναλογικό σήμα εξόδου
  • Δυνατότητα περιστροφής της οθόνης για βέλτιστη ευθυγράμμιση
  • Ευανάγνωστη έγχρωμη οθόνη με αλλαγή κόκκινου/πράσινου χρώματος
  • Κατάλληλο για νερό, απιονισμένο νερό και νερό ψύξης
  • ce
  • cul
  • crn
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Αριθμός εισόδων και εξόδων Αριθμός αναλογικών εξόδων: 2
Εύρος μέτρησης
2...40 l/min 0,12...2,4 m³/h
Σύνδεση διεργασίας βιδωτή σύνδεση G 1/2 DN10
Εφαρμογή
Ιδιαίτερο χαρακτηριστικό Επιχρυσωμένες επαφές
Εφαρμογή για βιομηχανικές εφαρμογές
Μέσο Νερό
Θερμοκρασία μέσου [°C] -10...90
Αντοχή σε πιέσεις [bar] 12
Σημείωση για αντοχή σε πιέσεις
έως 40 °C
MAWP (για εφαρμογές σύμφωνα με CRN) [bar] 4,8
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 18...30 DC
Κατανάλωση ρεύματος [mA] < 30
Ελαχ. αντίσταση μόνωσης [MΩ] 100; (500 V DC)
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s] < 3
Είσοδοι / έξοδοι
Αριθμός εισόδων και εξόδων Αριθμός αναλογικών εξόδων: 2
Έξοδοι
Συνολικός αριθμός εξόδων 2
Σήμα εξόδου αναλογικό σήμα
Αριθμός αναλογικών εξόδων 2
Αναλογικό ρεύμα εξόδου [mA] 4...20
Μεγ. φορτίο [Ω] 500
Προστασία βραχυκυκλώματος Ναι
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης / παραμετροποίησης
Εύρος μέτρησης
2...40 l/min 0,12...2,4 m³/h
Περιοχή ένδειξης
0...48 l/min 0...2,88 m³/h
Ανάλυση
0,2 l/min 0,01 m³/h
Αναλογικό αρχικό σημείο ASP
0...32 l/min 0...1,92 m³/h
Αναλογικό τελικό σημείο AEP
8...40 l/min 0,48...2,4 m³/h
Σε βήματα των
0,2 l/min 0,01 m³/h
Δυναμικό εύρος μετρήσεων 1:20
Επιτήρηση θερμοκρασίας
Εύρος μέτρησης [°C] -10...90
Περιοχή ένδειξης [°C] -30...110
Ανάλυση [°C] 0,5
Αναλογικό αρχικό σημείο [°C] -10...70
Αναλογικό τελικό σημείο [°C] 10...90
Σε βήμα [°C] 0,5
Ακρίβεια / αποκλίσεις
Επιτήρηση ροής
Ακρίβεια (στο εύρος μέτρησης) ± 2 % MEW
Επαναληψιμότητα ± 0,5 % MEW
Επιτήρηση θερμοκρασίας
Ακρίβεια [K] ± 1
Χρόνοι απόκρισης
Επιτήρηση ροής
Χρόνος απόκρισης [s] 1; (dAP = 0)
Φίμωση εξόδου μεταγωγής dAP [s] 0...5
Επιτήρηση θερμοκρασίας
Δυναμική απόκριση T05 / T09 [s] T09 = 6
Λογισμικό / προγραμματισμός
Επιλογές ρύθμισης παραμέτρων Φίμωση αναλογικής εξόδου dAA; Οθόνη ένδειξης
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] 0...60
Σημείωση για θερμοκρασία περιβάλλοντος
θερμοκρασία μέσου < 80 °C
θερμοκρασία μέσου < 90 °C: 0...50 °C
Θερμοκρασία αποθήκευσης [°C] -20...80
Βαθμός προστασίας IP 65; IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
DIN EN 61000-6-2
DIN EN 61000-6-3
Αντοχή σε κρούσεις
DIN EN 60068-2-27 5 g (11 ms)
Αντοχή σε δονήσεις
DIN EN 60068-2-6 με νερό / 10...50 Hz 1 mm
με νερό / 50...2000 Hz 2 g
MTTF [χρόνια] 342
Έγκριση UL
Αριθμός έγκρισης UL I002
Οδηγία εξοπλισμού πίεσης Ορθή τεχνική πρακτική; μπορεί να χρησιμοποιηθεί για ρευστά ομάδας 2; για ρευστά ομάδας 1, κατόπιν αιτήσεως
Μηχανικά δεδομένα
Βάρος [g] 440
Υλικό κατασκευής ανοξείδωτο ατσάλι (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Υλικά σε επαφή με το μέσο ανοξείδωτο ατσάλι (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Ροπή σύσφιξης [Nm] 30
Σύνδεση διεργασίας βιδωτή σύνδεση G 1/2 DN10
Παρατηρήσεις
Παρατηρήσεις
MW = Μετρούμενη τιμή
MEW = Τελική τιμή του εύρους μέτρησης
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M12; Επαφές: επίχρυσες
διαγράμματα και γραφήματα

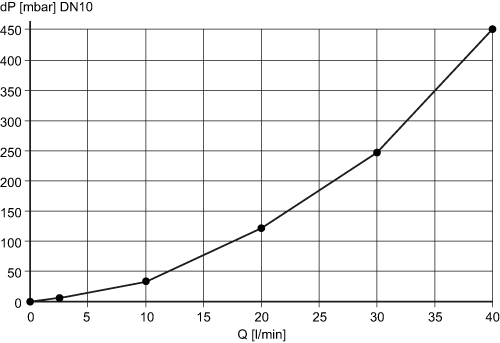

Πτώση πίεσης
dP Πτώση πίεσης
Q ποσότητα παροχής

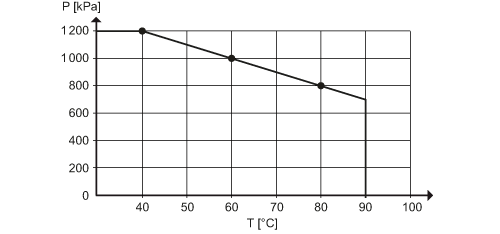

πίεση αντοχής (bar)
