SBY333

Αισθητήρας ροής με αντεπίστροφη βαλβίδα

SBY34BF0BPKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Ακριβής εντοπισμός ροής σε αγωγούς
  • Κατάλληλο για νερό, λάδια και διαλύματα γλυκόλης
  • Αξιόπιστη παρεμπόδιση της ανάστροφης ροής χάρη στον πολύ μικρό χρόνο απόκρισης
  • Διαισθητική και αδιαβάθμητη ρύθμιση του σημείου μεταγωγής
  • Στιβαρό περίβλημα με πολύ υψηλή αντοχή στην πίεση
  • ce
  • eac
  • cul
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Αριθμός εισόδων και εξόδων Αριθμός ψηφιακών εξόδων: 1
Σύνδεση διεργασίας Rp 3/4
Εφαρμογή
Μέσο Υγρά; Νερό; διαλύματα γλυκόλης; Έλαια; ψυκτικά υγρά
Θερμοκρασία μέσου [°C] 0...85
Αντοχή σε πιέσεις [bar] 40
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC; (Κατά SELV/PELV)
Κατανάλωση ρεύματος [mA] < 15
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Είσοδοι / έξοδοι
Αριθμός εισόδων και εξόδων Αριθμός ψηφιακών εξόδων: 1
Έξοδοι
Συνολικός αριθμός εξόδων 1
Σήμα εξόδου σήμα μεταγωγής
Ηλεκτρική σχεδίαση PNP
Αριθμός ψηφιακών εξόδων 1
Λειτουργία εξόδου ανοικτή επαφή ΝΟ
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 100
Προστασία βραχυκυκλώματος Ναι
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης / παραμετροποίησης
Περιοχή ρύθμισης [l/min] 1...25
Ακρίβεια / αποκλίσεις
Επαναληψιμότητα [% της τελικής τιμής] 1
Υστέρηση [l/min] 0,5...2
Σφάλμα μέτρησης [% της τελικής τιμής] ± 5
Χρόνοι απόκρισης
Χρόνος απόκρισης [s] < 0,01
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] 0...60
Θερμοκρασία αποθήκευσης [°C] -15...80
Βαθμός προστασίας IP 65; IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
DIN EN 61000-6-2
DIN EN 61000-6-3
Αντοχή σε κρούσεις
DIN EN 60068-2-27 20 g (11 ms)
Αντοχή σε δονήσεις
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [χρόνια] 15,78
Μηχανικά δεδομένα
Βάρος [g] 474,5
Υλικό κατασκευής Ορείχαλκος χημικά επινικελωμένο; PP; Αλουμίνιο Ανοδιωμένο; PA
Υλικά σε επαφή με το μέσο ανοξείδωτο ατσάλι (1.4310 / 301); ανοξείδωτο ατσάλι (1.4301 / 304); PBT; Ορείχαλκος χημικά επινικελωμένο; PP; PPS; Πολυολεφίνη; O-ring: FKM
Σύνδεση διεργασίας Rp 3/4
Κύκλοι μεταγωγής (μηχανικοί) 10 εκατομμύρια
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 4 x LED, Κίτρινο
Παρελκόμενα
Παρελκόμενα (συμπεριλαμβάνονται)
Κλειδί άλεν
Παρατηρήσεις
Παρατηρήσεις
Προσοχή Προσοχή: μην γυρνάτε το καπάκι πέραν της μέγιστης τιμής εύρους ρύθμισης.
Όλα τα στοιχεία ισχύουν για νερό (20°C).
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M12
διαγράμματα και γραφήματα

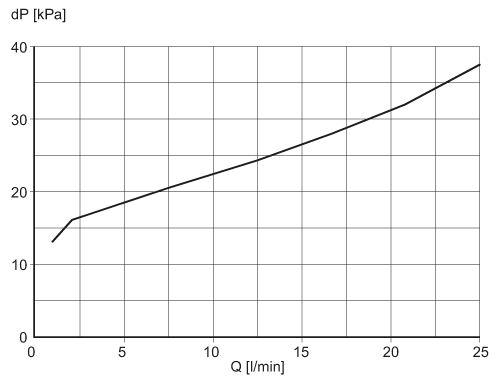

Πτώση πίεσης
dP Πτώση πίεσης
Q ποσότητα παροχής
