RM6101

Απόλυτος πολύστροφος κωδικοποιητής με άξονα

RM6101

RM-8192-S24/N1A

Απόλυτος πολύστροφος κωδικοποιητής με άξονα

RM6101

RM-8192-S24/N1A

Για ακριβή μέτρηση θέσης και ταχύτητας, γωνιακής και γραμμικής
Απευθείας έξοδος των τιμών μέσω SSI interface
Στιβαρό περίβλημα μικρών διαστάσεων
Υψηλή αντοχή στις κρούσεις και τις δονήσεις
Ακτινική σύνδεση καλωδίου για χρήση σε σημεία με περιορισμένο χώρο

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Κωδικός υπό κατάργηση

Εναλλακτικοί κωδικοί: RM8001 Σύγκριση προϊόντων: RM6101 / RM8001 Προσέξτε όταν επιλέγετε έναν εναλλακτικό κωδικό, τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν!

Χαρακτηριστικά προϊόντος

Ανάλυση	8192 ανάλυση; 8192 βήματα; 4096 περιστροφές; 25 Bit
Διασύνδεση επικοινωνίας	Διασύνδεση δεδομένων SSI
Σχεδίαση άξονα	συμπαγή άξονα
Διάμετρος άξονα [mm]	6

Εφαρμογή

Αρχή λειτουργίας	απόλυτο
Τύπος περιστροφής	Πολύστροφοι

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	4,75...30 DC
Κατανάλωση ρεύματος [mA]	< 200

Έξοδοι

Τρόπος κωδικοποίησης	Κώδικας Gray; (αυξανόμενες τιμές κώδικα με δεξιόστροφη περιστροφή (κοιτώντας τον άξονα))
Κωδικό σήμα	Είσοδος παλμού; σήματα συμβατά TTL; χρονισμός και χρονισμός (αντίστρ.) από οδηγούς σε RS 485; έξοδος δεδομένων; σύγχρονη σειριακή; σήματα συμβατά TTL, δεδομένα και δεδομένα (αντίστρ.); αυξητικά σήματα; 2 ημιτονοειδή αυξητικά σήματα (A και B) ; μετατόπιση φάσης κατά 90°; 1 Vss 512 περίοδοι σήματος ανά περιστροφή

Τρόπος κωδικοποίησης

Κώδικας Gray; (αυξανόμενες τιμές κώδικα με δεξιόστροφη περιστροφή (κοιτώντας τον άξονα))

Κωδικό σήμα

Είσοδος παλμού; σήματα συμβατά TTL; χρονισμός και χρονισμός (αντίστρ.) από οδηγούς σε RS 485; έξοδος δεδομένων; σύγχρονη σειριακή; σήματα συμβατά TTL, δεδομένα και δεδομένα (αντίστρ.); αυξητικά σήματα; 2 ημιτονοειδή αυξητικά σήματα (A και B) ; μετατόπιση φάσης κατά 90°; 1 Vss 512 περίοδοι σήματος ανά περιστροφή

Εύρος μέτρησης / παραμετροποίησης

Ανάλυση	8192 ανάλυση; 8192 βήματα; 4096 περιστροφές; 25 Bit

Διασυνδέσεις

Διασύνδεση επικοινωνίας	Διασύνδεση δεδομένων SSI

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]	-40...85
Μέγιστη επιτρεπτή σχετική υγρασία [%]	75; (για σύντομο χρόνο: 95 %)
Βαθμός προστασίας	IP 64

Δοκιμές / εγκρίσεις

Αντοχή σε κρούσεις

100 g (6 ms)

Αντοχή σε δονήσεις

30 g (55...2000 Hz)

MTTF [χρόνια]

Μηχανικά δεδομένα

Βάρος [g]

459,2

Διαστάσεις [mm]

Ø 58 / L = 46,7

Υλικό κατασκευής

Αλουμίνιο

Μεγ. περιστροφή, μηχανική [U/min]

12000

Μεγ. ροπή εκκίνησης [Nm]

Θερμοκρασία αναφοράς ροπής [°C]

Σχεδίαση άξονα

συμπαγή άξονα

Διάμετρος άξονα [mm]

Υλικό άξονα

χάλυβας (1.4104)

Μέγ. φορτίο άξονα αξονικά (στο άκρο του άξονα) [N]

Μέγ. φορτίο άξονα ακτινικά (στο άκρο του άξονα) [N]

Παρατηρήσεις

Μη χρησιμοποιούμενοι κλώνοι/ακίδες (n.c.) δεν επιτρέπεται να συνδεθούν.

Ηλεκτρική συνδεσμολογία

	Καλώδιο: 1 m, PUR; Μέγιστο μήκος καλωδίου: 100 m; Ακτινικά, επίσης μπορεί να χρησιμοποιηθεί και αξονικά

διαγράμματα και γραφήματα

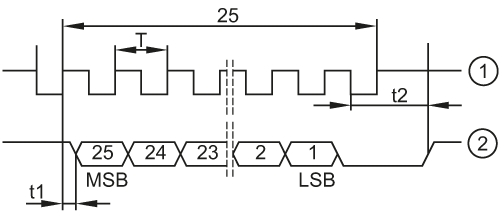

Διάγραμμα παλμών

1	Παλμός χρονισμού
2	Δεδομένα

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — RM6101-04 — 04.03.2016 —
