RA3101

Αυξητικοί κωδικοποιητής με οπή

INCREMENTAL ENCODER BASIC LINE

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Καθορισμένη ακολουθία παλμών για αξιόπιστο εντοπισμό ταχυτήτων περιστροφής
  • Για ακριβή προσδιορισμό θέσεων και γραμμική μέτρηση
  • Επικοινωνία και παραμετροποίηση μέσω IO-Link με τρόπο φιλικό προς τον χρήστη
  • Υψηλή αντοχή στους κραδασμούς και τις δονήσεις χάρη στην αρχή λειτουργίας με μαγνητική ανίχνευση
  • Ελεύθερα προγραμματιζόμενη ανάλυση από 1 ... 10.000
  • ce
  • cul
  • iolink
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Ανάλυση 1...10000; (παραμετροποιήσιμη; Εργοστασιακή ρύθμιση: 1024) ανάλυση
Διασύνδεση επικοινωνίας IO-Link
Σχεδίαση άξονα Μονόπλευρα ανοιχτός κοίλος άξονας
Διάμετρος άξονα [mm] 6
Εφαρμογή
Αρχή λειτουργίας αυξητικοί
Σύστημα ανίχνευσης μαγνητικοί
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 4,75...30 DC
Κατανάλωση ρεύματος [mA] < 150
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s] 0,5
Μεγ. περιστροφή ηλεκτρικά [U/min] 12000
Έξοδοι
Ηλεκτρική σχεδίαση HTL/TTL
Συχνότητα μεταγωγής [kHz] 1000
Εργοστασιακή ρύθμιση
Λειτουργία εξόδου: HTL (50 mA)
Προστασία βραχυκυκλώματος Ναι
Διαφορά φάσης A και B [°] 90
Εύρος μέτρησης / παραμετροποίησης
Ανάλυση 1...10000; (παραμετροποιήσιμη; Εργοστασιακή ρύθμιση: 1024) ανάλυση
Ακρίβεια / αποκλίσεις
Ακρίβεια [°] 0,1
Λογισμικό / προγραμματισμός
Επιλογές ρύθμισης παραμέτρων Ανάλυση; Φορά περιστροφής; HTL; TTL
Διασυνδέσεις
Διασύνδεση επικοινωνίας IO-Link
Ειδος μεταφοράς COM 2
IO-Link Αναθεώρηση 1.1
Λειτουργία SIO Ναι
Ελαχ. χρόνος κύκλου διεργασίας [ms] 2,3
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -40...85
Θερμοκρασία αποθήκευσης [°C] -40...85
Μέγιστη επιτρεπτή σχετική υγρασία [%] 95; (δεν επιτρέπεται συμπύκνωση)
Βαθμός προστασίας IP 65; IP 66; (στο περίβλημα: IP 67; στον άξονα: IP 64)
Δοκιμές / εγκρίσεις
Αντοχή σε κρούσεις
100 g
Αντοχή σε δονήσεις
20 g
MTTF [χρόνια] 292
Μηχανικά δεδομένα
Βάρος [g] 268,5
Διαστάσεις [mm] Ø 36,5 / L = 58,5
Υλικό κατασκευής Φλάντζα: Αλουμίνιο; Περίβλημα: ανοξείδωτο ατσάλι (1.4521 / 444); Αρσενικός κονέκτορας: ανοξείδωτο ατσάλι (1.4401 / 316)
Ροπή σύσφιξης [Nm] < 0,7; (Βίδα στερέωσης)
Μεγ. περιστροφή, μηχανική [U/min] 12000
Μεγ. ροπή εκκίνησης [Nm] 1
Θερμοκρασία αναφοράς ροπής [°C] 20
Σχεδίαση άξονα Μονόπλευρα ανοιχτός κοίλος άξονας
Διάμετρος άξονα [mm] 6
Υλικό άξονα
Ανοξείδωτος χάλυβας
Βάθος τοποθέτησης του άξονα [mm] 18
Μέγιστη αξονική μετατόπιση άξονα [mm] 0,5
Ηλεκτρική συνδεσμολογία
IO-Link Κονέκτορας: 1 x M12, Ακτινικά, επίσης μπορεί να χρησιμοποιηθεί και αξονικά; Μορφοποιημένο σώμα: ανοξείδωτο ατσάλι (1.4401 / 316)
διαγράμματα και γραφήματα

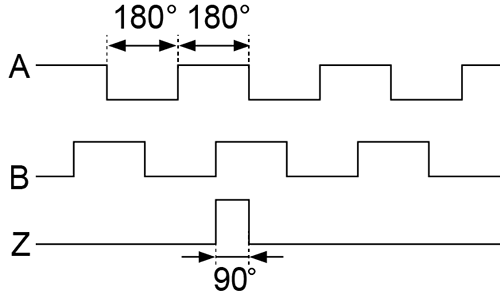

Διάγραμμα παλμών
Περιστροφή σύμφωνα με τους δείκτες του ωρολογιού (κοιτώντας τον άξονα)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — RA3101-01 — 04.03.2016 —
