Μεταδότης πίεσης

PT-010-SEG14-A-ZVG/AM

PT5604

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Για αξιόπιστο εντοπισμό της πίεσης συστήματος σε κινητά μηχανήματα
  • Στιβαρό περίβλημα από ανοξείδωτο χάλυβα με υψηλή αντοχή στους κραδασμούς και τις δονήσεις
  • Περίβλημα μικρών διαστάσεων για χρήση σε σημεία με περιορισμένο χώρο
  • Βύσμα AMP για γρήγορη και εύκολη σύνδεση στο ενσωματωμένο σύστημα
  • Μακροπρόθεσμη ευστάθεια χάρη στη μεγάλη επαναληψιμότητα και το χαμηλό σφάλμα γραμμικότητας
  • ce
  • eac
Λήψη
Technische Details
Εφαρμογή
Εφαρμογή για εφαρμογές οχημάτων
Μέσο υγρά και αέρια
Θερμοκρασία μέσου [°C] -40...125
Αντοχή σε πιέσεις [bar] 25
Σημείωση για αντοχή σε πιέσεις
στατική
Ελαχ. πίεση διάρρηξης [bar] 300
Αντοχή σε κενό [mbar] -1000
Σχεδίαση πίεσης σχετική πίεση
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 8...32 DC
Ελαχ. αντίσταση μόνωσης [MΩ] 100; (500 V DC)
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s] 0,1
Είσοδοι / έξοδοι
Αριθμός εισόδων και εξόδων Αριθμός αναλογικών εξόδων: 1
Έξοδοι
Συνολικός αριθμός εξόδων 1
Σήμα εξόδου αναλογικό σήμα
Αριθμός αναλογικών εξόδων 1
Αναλογικό ρεύμα εξόδου [mA] 4...20
Μεγ. φορτίο [Ω] (Ub - 8 V) / 20 mA
Προστασία βραχυκυκλώματος Ναι
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης / παραμετροποίησης
Εύρος μέτρησης [bar] 0...10
Ακρίβεια / αποκλίσεις
Επαναληψιμότητα [% του εύρους] < ± 0,05; (με διακυμάνσεις θερμοκρασίας < 10K)
Απόκλιση χαρακτηριστικής καμπύλης [% του εύρους] < ± 0,8; (συμπεριλ.ολίσθηση λόγω υπερβολικής σύσφιξης, σφάλμα σημείου μηδέν και εύρους, μη γραμμικότητα, υστέρηση)
Απόκλιση γραμμικότητας [% του εύρους] < ± 0,25 (BFSL) / < ± 0,5 (LS)
Απόκλιση υστέρησης [% του εύρους] < ± 0,2
Μακροχρόνια σταθερότητα [% του εύρους] < ± 0,1; (ανά 6 μήνες)
Σημείο μηδέν συντελεστή θερμοκρασίας [% του εύρους ανά 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
Εύρος συντελεστή θερμοκρασίας [% του εύρους ανά 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
Χρόνοι απόκρισης
Βηματικός χρόνος απόκρισης αναλογικής εξόδου [ms] 2
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -40...100
Θερμοκρασία αποθήκευσης [°C] -40...100
Βαθμός προστασίας IP 67; IP 69K
Δοκιμές / εγκρίσεις
ΗΜΣ
Εναρμονισμένος με UN ECE 10 αναθ. 4 (e1 συμμόρφωση)
ISO 11452-2 100 V/m
DIN EN 61326-1
Αντοχή σε κρούσεις
DIN EN 60068-2-27 500 g (1 ms)
Αντοχή σε δονήσεις
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [χρόνια] 700
Οδηγία εξοπλισμού πίεσης Ορθή τεχνική πρακτική; Μπορεί να χρησιμοποιηθεί για ρευστά ομάδας 2; για ρευστά ομάδας 1, κατόπιν αιτήσεως
Μηχανικά δεδομένα
Βάρος [g] 63
Υλικό κατασκευής 1.4542 (17-4 PH / 630); ανοξείδωτο ατσάλι (1.4404 / 316L); PPS
Υλικά σε επαφή με το μέσο 1.4542 (17-4 PH / 630)
Ελαχ. κύκλοι πίεσης 60 εκατομμύρια; (με 1.2 φορές πάνω της ονομαστικής πίεσης)
Ροπή σύσφιξης [Nm] 25...35; (συνιστώμενη ροπή σύσφιξης; Εξαρτάται από λίπανση, στεγάνωση και πίεση)
Σύνδεση διεργασίας βιδωτή σύνδεση G 1/4 εξωτερικό σπείρωμα (DIN EN ISO 1179-2)
Υλικό στεγάνωσης διεργασίας HNBR (κατά DIN 3869)
Ενσωματωμένο στοιχείο περιοριστή Ναι
Παρατηρήσεις
Παρατηρήσεις
BFSL = καλύτερα ταιριαστή ευθεία γραμμή
LS = Ρύθμιση οριακών σημείων
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x AMP-Superseal; Μέγιστο μήκος καλωδίου: 30 m
διαγράμματα και γραφήματα

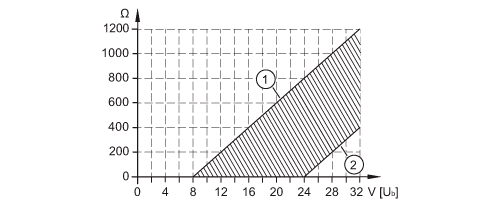

χαρακτηριστική καμπύλη φορτίου ρεύματος εξόδου
1: Μεγ. φορτίο
2: Ελαχ. φορτίο
