PIM093

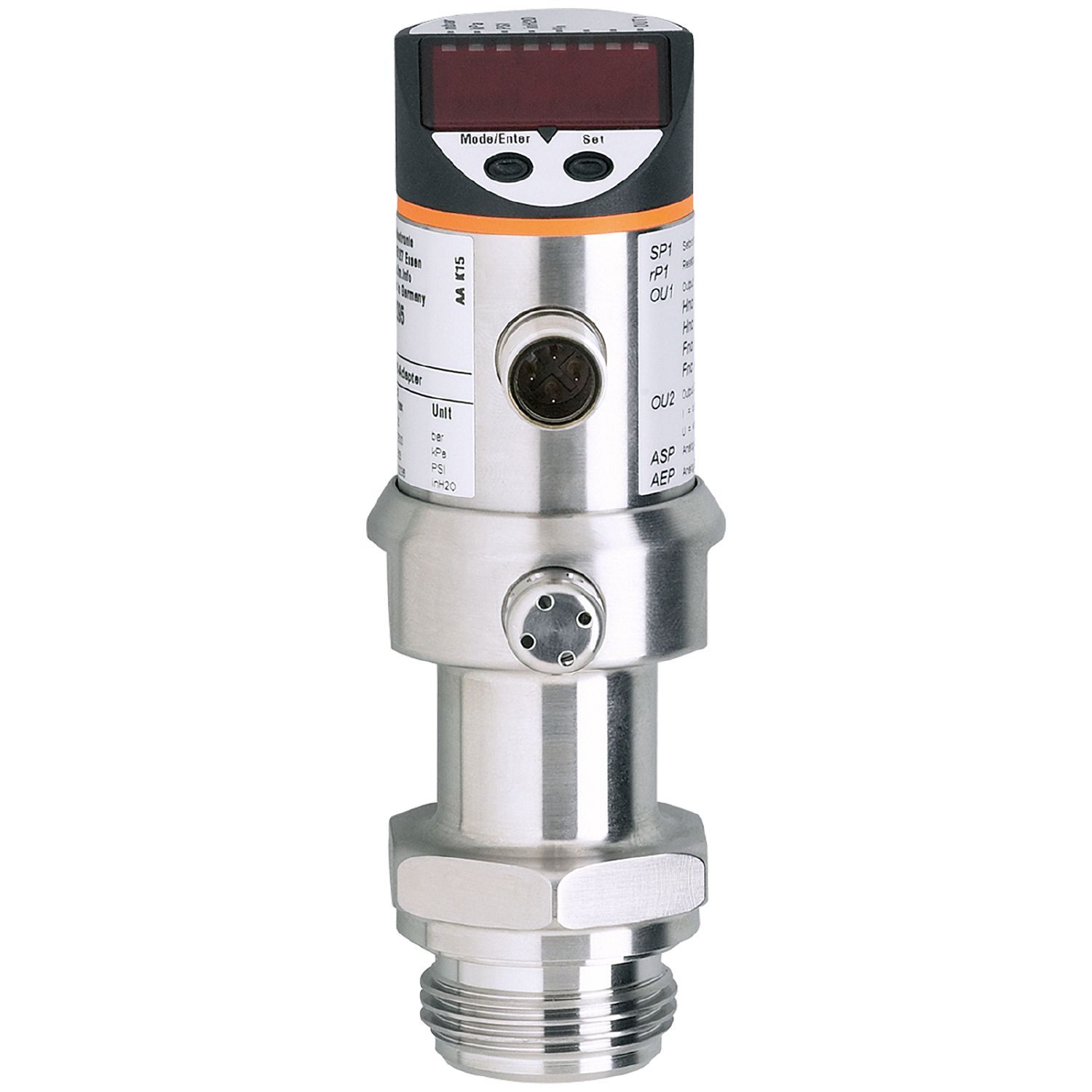

Αισθητήρας πίεσης με λειτουργία διάγνωσης για αντλίες

Name: PIM093
Brand: ifm
SKU: PIM093
Price: 837.90 EUR

PIM093

PIM025-RES30-KFPKG/US/ /P

Αισθητήρας πίεσης με λειτουργία διάγνωσης για αντλίες

PIM093

PIM025-RES30-KFPKG/US/ /P

Δύο λειτουργίες σε μια μονάδα: Παρακολούθηση αντλίας και ανίχνευση πίεσης
Αξιόπιστη διάγνωση διαταραχών στην περιοχή αναρρόφησης και εντοπισμός φαινομένων σπηλαίωσης
Εντοπισμός υγρών που εκλύουν αέρια ή παγιδευμένου αέρα στην αντλία
Ανεξάρτητη παρακολούθηση της πίεσης του συστήματος με δεύτερη έξοδο μεταγωγής
Έλεγχος αντλίας μέσω της αναλογικής εξόδου

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Κωδικός υπό κατάργηση
Ημερομηνία κατάργησης: 03/31/2024

Εναλλακτικοί κωδικοί: PI1003 ή PI1703 Σύγκριση προϊόντων: PIM093 / PI1003 / PI1703 Προσέξτε όταν επιλέγετε έναν εναλλακτικό κωδικό, τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν!

Να μην χρησιμοποιείται για νέα έργα. Δεν διατίθενται πλέον αντάπτορες ως παρελκόμενα σύνδεσης

Χαρακτηριστικά προϊόντος

Αριθμός εισόδων και εξόδων

Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1

Εύρος μέτρησης

-1...25 bar

-14,4...362,7 psi

-0,1...2,5 MPa

Σύνδεση διεργασίας

βιδωτή σύνδεση Aseptoflex εξωτερικό σπείρωμα Aseptoflex

Εφαρμογή

Ιδιαίτερο χαρακτηριστικό

Επιχρυσωμένες επαφές

Εφαρμογή

επίπεδη τοποθέτηση για βιομηχανίες τροφίμων και ποτών

Εγκατάσταση

Στρεφόμενο περίβλημα 350°

Μέσο

Παχύρευστα υλικά και υγρά με αιωρούμενα στερεά; υγρά και αέρια

Θερμοκρασία μέσου [°C]

-25...125; (145 max. 1h)

Ελαχ. πίεση διάρρηξης

350 bar

5070 psi

35 MPa

Αντοχή σε πιέσεις

100 bar

1450 psi

10 Mpa

Σχεδίαση πίεσης

σχετική πίεση

Χωρίς διάκενο

Ναι

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	18...32 DC
Κατανάλωση ρεύματος [mA]	< 50
Ελαχ. αντίσταση μόνωσης [MΩ]	100; (500 V DC)
Βαθμός προστασίας	III
Προστασία ανάστροφης πολικότητας	Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s]	0,2
Ενσωματωμένος επιτηρητής "Watchdog"	Ναι

Είσοδοι / έξοδοι

Αριθμός εισόδων και εξόδων	Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1

Έξοδοι

Συνολικός αριθμός εξόδων

Σήμα εξόδου

σήμα μεταγωγής; αναλογικό σήμα; (παραμετροποιήσιμες)

Ηλεκτρική σχεδίαση

PNP

Αριθμός ψηφιακών εξόδων

Λειτουργία εξόδου

ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)

Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V]

Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA]

250

Συχνότητα μεταγωγής DC [Hz]

350

Σημειώσεις για συχνότητα μεταγωγής [Hz]

OUT2

Αριθμός αναλογικών εξόδων

Αναλογικό ρεύμα εξόδου [mA]

4...20, αναστρέψιμη; (διαβαθμιζόμενο)

Μεγ. φορτίο [Ω]

(Ub - 10 V) / 20 mA

Προστασία βραχυκυκλώματος

Ναι

Είδος προστασίας βραχυκυκλώματος

Με παλμό

Προστασία υπερφόρτωσης

Ναι

Εύρος μέτρησης / παραμετροποίησης

Εύρος μέτρησης

-1...25 bar

-14,4...362,7 psi

-0,1...2,5 MPa

Σημείο ενεργοποίησης SP

-0,96...25 bar

-13,8...362,7 psi

-0,096...2,5 MPa

Σημείο απενεργοποίησης rP

-1...24,96 bar

-14,4...362,1 psi

-0,1...2,469 MPa

Αναλογικό αρχικό σημείο

-1...18,74 bar

-14,4...271,8 psi

-0,1...1,874 MPa

Αναλογικό τελικό σημείο

5,24...25 bar

76,2...362,7 psi

0,524...2,5 MPa

Σε βήμα

0,02 bar

0,3 psi

0,002 MPa

Εργοστασιακή ρύθμιση

	OU1 = Fnc	OU2 = I
	ASP = 0,00 bar	AEP = 25,00 bar

Ακρίβεια / αποκλίσεις

Ακρίβεια σημείου μεταγωγής [% του εύρους]	< ± 0,2; (Turn down 1:1)
Επαναληψιμότητα [% του εύρους]	< ± 0,1; (με διακυμάνσεις θερμοκρασίας < 10K; Turn down 1:1)
Απόκλιση χαρακτηριστικής καμπύλης [% του εύρους]	< ± 0,2; (Turn down 1:1 , γραμμικότητα, συμπερ. υστέρηση και επαναληψιμότητα , ρύθμιση οριακών σημείων κατά DIN EN IEC 62828-1)
Απόκλιση γραμμικότητας [% του εύρους]	< ± 0,15; (Turn down 1:1)
Απόκλιση υστέρησης [% του εύρους]	< ± 0,15; (Turn down 1:1)
Μακροχρόνια σταθερότητα [% του εύρους]	< ± 0,1; (Turn down 1:1; ανά έτος)
Σημείο μηδέν συντελεστή θερμοκρασίας [% του εύρους ανά 10 K]	< ± 0,15; (0...70 °C)
Εύρος συντελεστή θερμοκρασίας [% του εύρους ανά 10 K]	< ± 0,1; (0...70 °C)

Χρόνοι απόκρισης

Χρόνος απόκρισης [ms]	< 2,5
Τιμή διεργασίας απόσβεσης dAP [s]	0...10
Φίμωση αναλογικής εξόδου dAA [s]	0...10
Βηματικός χρόνος απόκρισης αναλογικής εξόδου [ms]	0,2

Λογισμικό / προγραμματισμός

Επιλογές ρύθμισης παραμέτρων	σημείο μηδέν; εύρος

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]	-25...80
Θερμοκρασία αποθήκευσης [°C]	-40...100
Βαθμός προστασίας	IP 67; IP 69K

Δοκιμές / εγκρίσεις

ΗΜΣ

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF διαχυόμενη	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF ενσύρματη	10 V

Αντοχή σε κρούσεις

DIN IEC 68-2-27

50 g (11 ms)

Αντοχή σε δονήσεις

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [χρόνια]

188

Μηχανικά δεδομένα

Βάρος [g]	413
Υλικό κατασκευής	ανοξείδωτο ατσάλι (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
Υλικά σε επαφή με το μέσο	κεραμικό (99,9 % Al2O3); ανοξείδωτο ατσάλι (1.4435 / 316L); χαρακτηριστικά επιφάνειας: Ra < 0,4 / Rz 4; PTFE
Ελαχ. κύκλοι πίεσης	100 εκατομμύρια
Σύνδεση διεργασίας	βιδωτή σύνδεση Aseptoflex εξωτερικό σπείρωμα Aseptoflex

Οθόνες / στοιχεία χειρισμού

Οθόνη ενδείξεων

Οθόνη ένδειξης	4 x LED, Πράσινο
Ενεργοποίησης εξόδου	2 x LED, Κίτρινο
Ένδειξη κατάστασης	αλφαριθμητική οθόνη, 4 ψηφία
Μετρούμενες τιμές	αλφαριθμητική οθόνη, 4 ψηφία

Παρατηρήσεις

διάγνωση αντλίας για αντλίες με σταθερή ταχύτητα περιστροφής (+/- 10% απόκλιση από την διδακτέα ταχύτητα περιστροφής)

Εύρος στροφών 40...3000 U/min

ελάχιστη πίεση για διάγνωση αντλίας 0,5 bar

Η έγκριση 3A είναι έγκυρη μόνο αν χρησιμοποιηθούν για την εγκατάσταση προσαρμογείς με έγκριση 3A.

Σημειώσεις

Να μην χρησιμοποιείται για νέα έργα.; Δεν διατίθενται πλέον αντάπτορες ως παρελκόμενα σύνδεσης

Τμχ συσκευασίας

1 τμχ

Ηλεκτρική συνδεσμολογία

Σύνδεση	Κονέκτορας: 1 x M12; κωδικοποίηση: A; Επαφές: επίχρυσες
