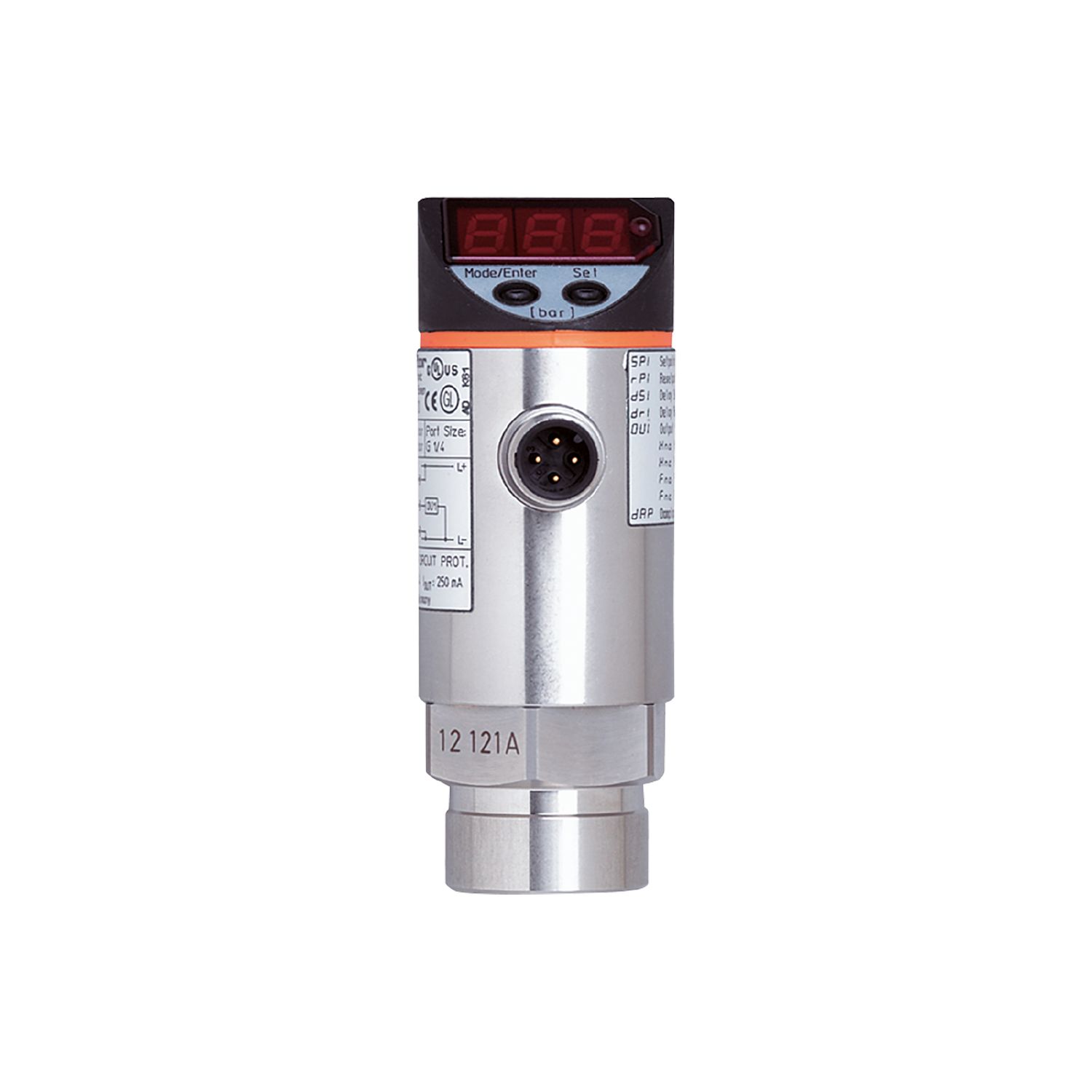

Αισθητήρας πίεσης με οθόνη

PE3006

PE-2,5-RDR14-MFPKG/US/ /E

Αισθητήρας πίεσης με οθόνη

PE3006

PE-2,5-RDR14-MFPKG/US/ /E

Ειδική τσιμούχα για χρήση σε διεργασίες καθαρισμού
Με προγραμματιζόμενη έξοδο μεταγωγής και αναλογική έξοδο
Μακροπρόθεσμη ευστάθεια χάρη στην υψηλή προστασία έναντι υπερφόρτισης
Ευανάγνωστη οθόνη LED 4 ψηφίων
Υψηλή αντοχή στις κρούσεις και τις δονήσεις

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Κωδικός υπό κατάργηση

Εναλλακτικοί κωδικοί: PE2096 ή PE2596 Σύγκριση προϊόντων: PE3006 / PE2096 / PE2596 Προσέξτε όταν επιλέγετε έναν εναλλακτικό κωδικό, τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν!

Χαρακτηριστικά προϊόντος

Αριθμός εισόδων και εξόδων

Αριθμός ψηφιακών εξόδων: 1; Αριθμός αναλογικών εξόδων: 1

Εύρος μέτρησης

0...2,5 bar

0...2500 mbar

0...36,3 psi

0...250 kPa

Σύνδεση διεργασίας

βιδωτή σύνδεση G 1/4 εσωτερικό σπείρωμα

Εφαρμογή

Ιδιαίτερο χαρακτηριστικό

Επιχρυσωμένες επαφές

Εφαρμογή

για βιομηχανικές εφαρμογές

Μέσο

υγρά και αέρια

Δεν μπορεί να χρησιμοποιηθεί για

Έλαια

Θερμοκρασία μέσου [°C]

-25...80

Ελαχ. πίεση διάρρηξης

50 bar

725 psi

5000 kPa

Αντοχή σε πιέσεις

20 bar

290 psi

2000 kPa

Σχεδίαση πίεσης

σχετική πίεση

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	18...36 DC; (Κατά SELV/PELV)
Κατανάλωση ρεύματος [mA]	< 50
Ελαχ. αντίσταση μόνωσης [MΩ]	100; (500 V DC)
Βαθμός προστασίας	III
Προστασία ανάστροφης πολικότητας	Ναι
Προστασία υπέρτασης	Ναι; (< 40 V)
Χρονοκαθυστέρηση ενεργοποίησης [s]	0,3
Ενσωματωμένος επιτηρητής "Watchdog"	Ναι

Είσοδοι / έξοδοι

Αριθμός εισόδων και εξόδων	Αριθμός ψηφιακών εξόδων: 1; Αριθμός αναλογικών εξόδων: 1

Έξοδοι

Συνολικός αριθμός εξόδων	2
Σήμα εξόδου	σήμα μεταγωγής; αναλογικό σήμα; (παραμετροποιήσιμες)
Ηλεκτρική σχεδίαση	PNP
Αριθμός ψηφιακών εξόδων	1
Λειτουργία εξόδου	ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V]	2
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA]	250
Συχνότητα μεταγωγής DC [Hz]	< 170
Αριθμός αναλογικών εξόδων	1
Αναλογικό ρεύμα εξόδου [mA]	4...20
Μεγ. φορτίο [Ω]	500
Αναλογική τάση εξόδου [V]	0...10
Ελαχ. αντίσταση φορτίου [Ω]	2000
Προστασία βραχυκυκλώματος	Ναι
Είδος προστασίας βραχυκυκλώματος	Με παλμό

Εύρος μέτρησης / παραμετροποίησης

Εύρος μέτρησης

0...2,5 bar

0...2500 mbar

0...36,3 psi

0...250 kPa

Σημείο ενεργοποίησης SP

0,02...2,5 bar

0,4...36,2 psi

2...250 kPa

Σημείο απενεργοποίησης rP

0,01...2,49 bar

0,2...36 psi

1...249 kPa

Σε βήμα

0,01 bar

0,2 psi

1 kPa

Εργοστασιακή ρύθμιση

SP1 = 0,63 bar

rP1 = 0,58 bar

Ακρίβεια / αποκλίσεις

Ακρίβεια σημείου μεταγωγής [% του εύρους]	< ± 0,5
Επαναληψιμότητα [% του εύρους]	< ± 0,1; (με διακυμάνσεις θερμοκρασίας < 10K)
Απόκλιση χαρακτηριστικής καμπύλης [% του εύρους]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = καλύτερα ταιριαστή ευθεία γραμμή; LS = Ρύθμιση οριακών σημείων)
Απόκλιση υστέρησης [% του εύρους]	< ± 0,25
Μακροχρόνια σταθερότητα [% του εύρους]	< ± 0,05; (ανά 6 μήνες)
Σημείο μηδέν συντελεστή θερμοκρασίας [% του εύρους ανά 10 K]	0,2; (-20...80 °C)
Εύρος συντελεστή θερμοκρασίας [% του εύρους ανά 10 K]	0,2; (-20...80 °C)

Χρόνοι απόκρισης

Ρυθμιζόμενη χρονοκαθυστέρηση dS, dr [s]	0; 0,2...50
Μεγ. χρόνος απόκρισης αναλογικής εξόδου [ms]	3

Λογισμικό / προγραμματισμός

Επιλογές ρύθμισης παραμέτρων	υστέρηση / παράθυρο; ανοικτή επαφή ΝΟ / κλειστή επαφή NC; χρονοκαθυστέρηση ενεργοποίησης / απενεργοποίησης; Φίμωση; Οθόνη ένδειξης; έξοδος ρεύματος / τάσης

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]	-20...80
Θερμοκρασία αποθήκευσης [°C]	-40...100
Βαθμός προστασίας	IP 67

Δοκιμές / εγκρίσεις

ΗΜΣ

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF διαχυόμενη	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF ενσύρματη	10 V

Αντοχή σε κρούσεις

DIN IEC 68-2-27

50 g (11 ms)

Αντοχή σε δονήσεις

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [χρόνια]

231

Οδηγία εξοπλισμού πίεσης

Ορθή τεχνική πρακτική; μπορεί να χρησιμοποιηθεί για ρευστά ομάδας 2; για ρευστά ομάδας 1, κατόπιν αιτήσεως

Μηχανικά δεδομένα

Βάρος [g]	260,5
Υλικό κατασκευής	ανοξείδωτο ατσάλι (1.4301 / 304); ανοξείδωτο ατσάλι (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
Υλικά σε επαφή με το μέσο	ανοξείδωτο ατσάλι (1.4404 / 316L); κεραμικό (99,9 % Al2O3); Στεγάνωση στοιχείου μέτρησης: EPDM
Ελαχ. κύκλοι πίεσης	100 εκατομμύρια
Σύνδεση διεργασίας	βιδωτή σύνδεση G 1/4 εσωτερικό σπείρωμα

Οθόνες / στοιχεία χειρισμού

Οθόνη ενδείξεων

Οθόνη ένδειξης	3 x LED, Πράσινο
Ενεργοποίησης εξόδου	LED, Κίτρινο
Ένδειξη κατάστασης	αλφαριθμητική οθόνη, 4 ψηφία
Μετρούμενες τιμές	αλφαριθμητική οθόνη, 4 ψηφία

Παρατηρήσεις

Τμχ συσκευασίας	1 τμχ

Ηλεκτρική συνδεσμολογία

Σύνδεση	Κονέκτορας: 1 x M12; κωδικοποίηση: A; Επαφές: επίχρυσες

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — PE3006-00 — 13.04.2023 —
