Όχι πλέον διαθέσιμο είδος - Καταχώριση αρχείου

Αντικαθίσταται με: OT5211 – Σύγκριση προϊόντων: OT5201 / OT5211

Φωτοκύτταρα διάχυσης με καταστολή φόντου

OTH-CPKG

OT5201

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Λήψη
Technische Details
Εφαρμογή
Αρχή λειτουργίας Φωτοκύτταρο διάχυσης
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC
Κατανάλωση ρεύματος [mA] 25; ((24 V))
Βαθμός προστασίας II
Προστασία ανάστροφης πολικότητας Ναι
Είδος φωτός Υπέρυθρο φως
Μήκος κύματος [nm] 950
Έξοδοι
Ηλεκτρική σχεδίαση PNP
Λειτουργία εξόδου συμπληρωματική
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,9
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 100
Συχνότητα μεταγωγής DC [Hz] 700
Προστασία βραχυκυκλώματος Ναι
Είδος προστασίας βραχυκυκλώματος Με παλμό
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] 50...700; (λευκό χαρτί 200 x 200 mm)
Εμβέλεια ρυθμιζόμενη Ναι
Μεγ. διάμετρος φωτεινού στίγματος [mm] 35
Διαστάσεις στίγματος αναφέρονται σε στη μέγιστη εμβέλεια
Διαθέσιμη καταστολή φόντου Ναι
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -40...60
Βαθμός προστασίας IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 60947-5-2
Μηχανικά δεδομένα
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 75 x 17 x 33
Υλικό κατασκευής Polycarbonat
Υλικό φακών
PMMA
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 1 x LED, Κίτρινο
Παρελκόμενα
Παρελκόμενα (συμπεριλαμβάνονται)
Γωνία στερέωσης: 1 x, E20441
Κατσαβίδι
Παρατηρήσεις
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Καλώδιο: 2 m, PVC; 4 x 0,34 mm²
διαγράμματα και γραφήματα

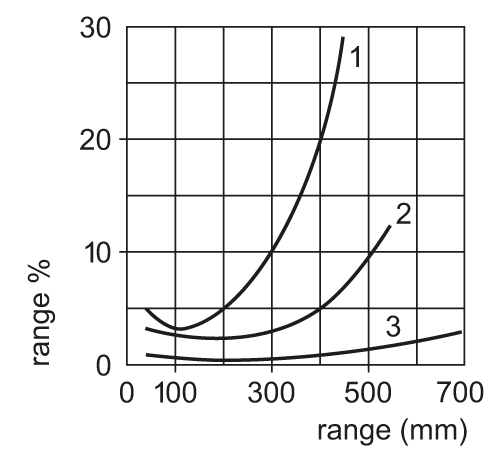

γράφημα ακριβείας
x: απόσταση αισθητήρα / στόχου [mm]
y: ελάχιστη απόσταση στόχου / φόντου [mm]
1 = στόχος μαύρο (6 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
2 = στόχος γκρί (18 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
3 = στόχος λευκό (90 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
Σημείωση : εύρος % = ρυθμιζόμενο σε % εμβέλειας ανίχνευσης
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — OT5201-00 — 06.03.2003 —
