- OL5002
Φωτοκύτταρο ανάκλασης
OL5002
OLP-FNKG
Φωτοκύτταρο ανάκλασης
OL5002
OLP-FNKG
Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %
Ο κωδικός δεν είναι πλέον διαθέσιμος - Καταχώριση αρχείου
Εναλλακτικοί κωδικοί: O5P502 + E11509 + E21122 Σύγκριση προϊόντων: OL5002 / O5P502 Προσέξτε όταν επιλέγετε έναν εναλλακτικό κωδικό, τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν!
Χαρακτηριστικά προϊόντος
| Είδος φωτός | Κόκκινο φως |
|---|---|
| Περίβλημα | Ορθογωνικό |
Εφαρμογή
| Ιδιαίτερο χαρακτηριστικό | Φίλτρο πόλωσης |
|---|---|
| Αρχή λειτουργίας | Φωτοκύτταρο ανάκλασης |
Ηλεκτρικά δεδομένα
| Τάση λειτουργίας [V] | 10...36 DC |
|---|---|
| Κατανάλωση ρεύματος [mA] | < 37 |
| Βαθμός προστασίας | II |
| Προστασία ανάστροφης πολικότητας | Ναι |
| Είδος φωτός | Κόκκινο φως |
| Μήκος κύματος [nm] | 660 |
Έξοδοι
| Ηλεκτρική σχεδίαση | NPN |
|---|---|
| Λειτουργία εξόδου | φωτεινής / σκοτεινής ενεργοποίησης; (παραμετροποιήσιμη) |
| Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] | 2,5 |
| Μεγ. πτώση τάσης εξόδου ελέγχου λειτουργίας [V] | 3,5 |
| Μεγ. φορτίο ρεύματος για έξοδο διάγνωσης [mA] | 10 |
| Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] | 100; (200 (...50 °C)) |
| Συχνότητα μεταγωγής DC [Hz] | 500 |
| Προστασία βραχυκυκλώματος | Ναι |
| Είδος προστασίας βραχυκυκλώματος | Με παλμό |
| Προστασία υπερφόρτωσης | Ναι |
Εύρος μέτρησης
| Απόσταση ανίχνευσης [m] | 0,3...5; (Πρισματικός ανακλαστήρας Ø 80 E20005) |
|---|---|
| Εμβέλεια αναφερόμενη σε πρισματικό ανακλαστήρα [m] | 0,3...5; (Πρισματικός ανακλαστήρας Ø 80 E20005) |
| Εμβέλεια ρυθμιζόμενη | Ναι |
| Μεγ. διάμετρος φωτεινού στίγματος [mm] | 250 |
| Διαστάσεις στίγματος αναφέρονται σε | στη μέγιστη εμβέλεια |
| Διαθέσιμο φίλτρο πόλωσης | Ναι |
Συνθήκες περιβάλλοντος
| Θερμοκρασία περιβάλλοντος [°C] | -25...80 |
|---|---|
| Βαθμός προστασίας | IP 67 |
Δοκιμές / εγκρίσεις
| ΗΜΣ |
|
|---|
Μηχανικά δεδομένα
| Περίβλημα | Ορθογωνικό | |
|---|---|---|
| Διαστάσεις [mm] | 75 x 27 x 62 | |
| Υλικό κατασκευής | PA; PBT | |
| Υλικό φακών |
|
Οθόνες / στοιχεία χειρισμού
| Οθόνη ενδείξεων |
|
|---|
Παρατηρήσεις
| Τμχ συσκευασίας | 1 τμχ |
|---|
Ηλεκτρική συνδεσμολογία
| Σύνδεση | Με κλέμες: ...1,5 mm²; Θήκη καλωδίου: Ø 4,5...10 mm; Στυπιοθλίπτης καλωδίου: M16 X 1,5 |
|---|
διαγράμματα και γραφήματα
|

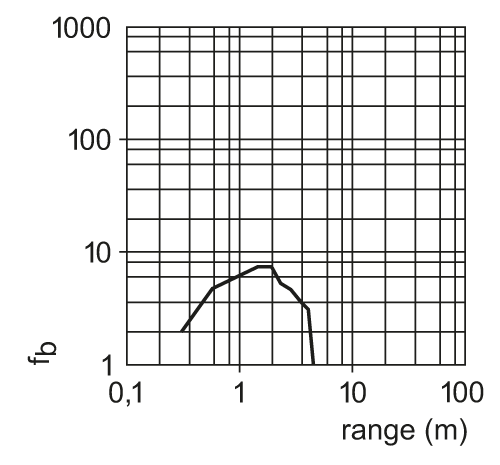

γράφημα πλεονάσματος απολαβής φωτός
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — OL5002-00 — 06.03.2003 —
OL5002 –
OLP-FNKG
- 1
- Μπουτόν
Ηλεκτρική συνδεσμολογία
Με κλέμες: ...1,5 mm²; Θήκη καλωδίου: Ø 4,5...10 mm; Στυπιοθλίπτης καλωδίου: M16 X 1,5
Σύνδεση
- 2
- Εξοδος ελέγχου λειτουργίας
