Φωτοκύτταρα διάχυσης με καταστολή φόντου

OJ5048

OJH-FPKG/SO/AS

Φωτοκύτταρα διάχυσης με καταστολή φόντου

OJ5048

OJH-FPKG/SO/AS

  • Περίβλημα εξαιρετικά μικρών διαστάσεων για χρήση σε εφαρμογές ρομποτικής και σε τεχνολογίες συναρμολόγησης και χειρισμού
  • Ακριβής καταστολή φόντου
  • Απλή ευθυγράμμιση χάρη στο ορατό κόκκινο φως
  • Διαισθητική ρύθμιση της ευαισθησίας και της λειτουργίας εξόδου
  • Εύκολη τοποθέτηση με κούμπωμα σε βάση στερέωσης
Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %
  • ce
  • ukca
  • cul
Χαρακτηριστικά προϊόντος
Είδος φωτός Κόκκινο φως
Περίβλημα Ορθογωνικό
Εφαρμογή
Ιδιαίτερο χαρακτηριστικό Καταστολή φόντου
Αρχή λειτουργίας Φωτοκύτταρο διάχυσης
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC
Κατανάλωση ρεύματος [mA] 25
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Είδος φωτός Κόκκινο φως
Μήκος κύματος [nm] 660
Έξοδοι
Ηλεκτρική σχεδίαση PNP
Λειτουργία εξόδου φωτεινής / σκοτεινής ενεργοποίησης; (Προγραμματιζόμενη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 200
Συχνότητα μεταγωγής DC [Hz] 1000
Προστασία βραχυκυκλώματος Ναι
Είδος προστασίας βραχυκυκλώματος Με παλμό
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] 15...400; (λευκό χαρτί 200 x 200 mm 90 % αντανάκλαση)
Εμβέλεια ρυθμιζόμενη Ναι
Μεγ. διάμετρος φωτεινού στίγματος [mm] 18
Διαστάσεις στίγματος αναφέρονται σε Απόσταση ανίχνευσης
Διαθέσιμη καταστολή φόντου Ναι
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -25...60
Βαθμός προστασίας IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 60947-5-2
MTTF [χρόνια] 556
Μηχανικά δεδομένα
Βάρος [g] 35,3
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 35 x 11 x 24
Υλικό κατασκευής Περίβλημα: ABS; εξάρτημα στήριξης: Χυτό κράμα ψευδαργύρου; Παράθυρο LED: SEPS; Μπουτόν: SEPS
Υλικό φακών
PMMA
Ευθυγράμμιση φακού Πλευρική θέση φακών
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 1 x LED, Κίτρινο
λειτουργία 1 x LED, Πράσινο
Ηλεκτρονικό κλείδωμα Ναι
Παρελκόμενα
Παρεχόμενα εξαρτήματα
Βασική στερέωση: 1, E20964
βίδες: 2 x M3 x 16
ροδέλες ασφαλείας: 2
Παξιμάδια: 2
Παρατηρήσεις
Παρατηρήσεις
Τάση λειτουργίας "supply class 2" σύμφωνα με cULus
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M8; κωδικοποίηση: A
διαγράμματα και γραφήματα
a: Αισθητήρας
b: στόχος
c: φόντο
x: απόσταση αισθητήρα / στόχου [mm]
y: ελάχιστη απόσταση στόχου / φόντου [mm]

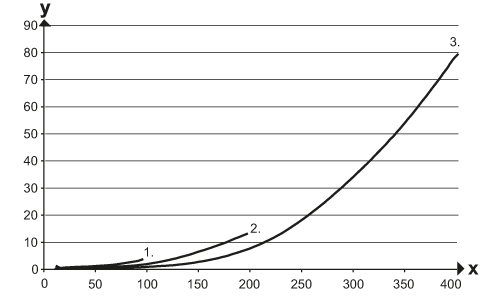

γράφημα ακριβείας
x: απόσταση αισθητήρα / στόχου [mm]
y: ελάχιστη απόσταση στόχου / φόντου [mm]
1 = στόχος μαύρο (6 % αντανάκλαση) , Φόντο λευκό (90 % ελάττωση)
2 = στόχος γκρί (18 % αντανάκλαση) , Φόντο λευκό (90 % ελάττωση)
3 = στόχος λευκό (90 % αντανάκλαση) , Φόντο λευκό (90 % ελάττωση)
