OGH701

Αισθητήρας Laser διάχυσης

OGHLFNKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Αξιόπιστος εντοπισμός μικροσκοπικών αντικειμένων
  • Στιβαρό περίβλημα από ανοξείδωτο χάλυβα για χρήση σε απαιτητικά βιομηχανικά περιβάλλοντα
  • Προστασία από δέσμες laser κατηγορίας 1, η οποία ανταποκρίνεται στις απαιτήσεις της αυτοκινητοβιομηχανίας
  • Απλή ευθυγράμμιση χάρη στην ορατή κουκκίδα φωτός laser
  • Ακριβής καταστολή φόντου
  • ce
  • eac
  • cul
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Είδος φωτός Κόκκινο φως
Laser κλάσης 1
Περίβλημα Με σπείρωμα
Διαστάσεις [mm] M18 x 1 / L = 72
Εφαρμογή
Ιδιαίτερο χαρακτηριστικό Καταστολή φόντου
Αρχή λειτουργίας Φωτοκύτταρο διάχυσης
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...36 DC
Κατανάλωση ρεύματος [mA] 15
Βαθμός προστασίας II
Προστασία ανάστροφης πολικότητας Ναι
Είδος φωτός Κόκκινο φως
Τυπ. διάρκεια ζωής [h] 50000
Έξοδοι
Ηλεκτρική σχεδίαση NPN
Λειτουργία εξόδου φωτεινής / σκοτεινής ενεργοποίησης; (Προγραμματιζόμενη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 200
Συχνότητα μεταγωγής DC [Hz] 1000
Προστασία βραχυκυκλώματος Ναι
Είδος προστασίας βραχυκυκλώματος Με παλμό
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] 20...200; (λευκό χαρτί 200 x 200 mm 90 % αντανάκλαση)
Απόσταση ανίχνευσης σε άσπρο αντικείμενο (90 % αντανάκλαση) [mm] 20...200
Απόσταση ανίχνευσης σε γκρί αντικείμενο (18 % αντανάκλαση) [mm] 20...100
Απόσταση ανίχνευσης σε μαύρο αντικείμενο (6 % αντανάκλαση) [mm] 20...70
Εμβέλεια ρυθμιζόμενη Ναι
Διάμετρος μικρότερου αναγνωρίσιμου αντικειμένου [mm] 1,5
Μεγ. διάμετρος φωτεινού στίγματος [mm] 1,2
Διαθέσιμη καταστολή φόντου Ναι
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -10...60
Βαθμός προστασίας IP 65; IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 60947-5-2
Laser κλάσης 1
Σημειώσεις για προστασία λέιζερ
Προσοχή: Laser φως
λέιζερ κατηγορίας: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Συμμορφώνεται με την 21 CFR 1040 εκτός από τις αποκλίσεις σύμφωνα με τη Σημείωση Λέιζερ ν. 50, Ιούνιος 2007.
MTTF [χρόνια] 497
Μηχανικά δεδομένα
Βάρος [g] 62,3
Περίβλημα Με σπείρωμα
Διαστάσεις [mm] M18 x 1 / L = 72
Περιγραφή σπειρώματος M18 x 1
Υλικό κατασκευής ανοξείδωτο ατσάλι (1.4404 / 316L); PA; LCP; EPDM; TPU
Υλικό φακών
PMMA
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 1 x LED, Κίτρινο
Παρελκόμενα
Παρελκόμενα (συμπεριλαμβάνονται)
παξιμάδια στερέωσης: 2 x
Παρατηρήσεις
Παρατηρήσεις
Τάση λειτουργίας "supply class 2" σύμφωνα με cULus
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M12
διαγράμματα και γραφήματα

a: Αισθητήρας
b: στόχος
c: φόντο
x: απόσταση αισθητήρα / στόχου [mm]
y: ελάχιστη απόσταση στόχου / φόντου [mm]

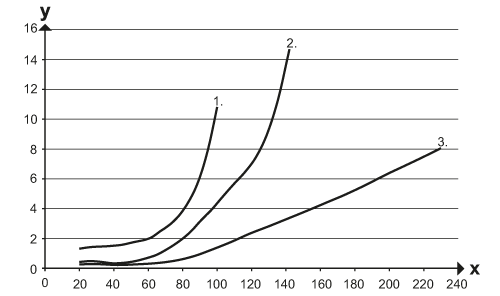

γράφημα ακριβείας
x: απόσταση αισθητήρα / στόχου [mm]
y: ελάχιστη απόσταση στόχου / φόντου [mm]
1 = στόχος μαύρο (6 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
2 = στόχος γκρί (18 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
3 = στόχος λευκό (90 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — OGH701-00 — 23.05.2011 —
