Φωτοκύτταρα διάχυσης με καταστολή φόντου

OC5228

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Ο κωδικός δεν είναι πλέον διαθέσιμος - Καταχώριση αρχείου

Χαρακτηριστικά προϊόντος

Είδος φωτός	Κόκκινο φως
Περίβλημα	Ορθογωνικό

Εφαρμογή

Ιδιαίτερο χαρακτηριστικό	Καταστολή φόντου
Αρχή λειτουργίας	Φωτοκύτταρο διάχυσης

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	10...30 DC
Κατανάλωση ρεύματος [mA]	40; ((24 V))
Βαθμός προστασίας	II
Προστασία ανάστροφης πολικότητας	Ναι
Είδος φωτός	Κόκκινο φως
Μήκος κύματος [nm]	660

Έξοδοι

Ηλεκτρική σχεδίαση	PNP
Λειτουργία εξόδου	συμπληρωματική
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V]	2,9
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA]	100
Συχνότητα μεταγωγής DC [Hz]	1500
Προστασία βραχυκυκλώματος	Ναι
Είδος προστασίας βραχυκυκλώματος	Με παλμό
Προστασία υπερφόρτωσης	Ναι

Εύρος μέτρησης

Απόσταση ανίχνευσης [mm]	20...250; (λευκό χαρτί 200 x 200 mm)
Εμβέλεια ρυθμιζόμενη	Ναι
Μεγ. διάμετρος φωτεινού στίγματος [mm]	12,5
Διαστάσεις στίγματος αναφέρονται σε	στη μέγιστη εμβέλεια
Διαθέσιμη καταστολή φόντου	Ναι

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]	-40...60
Βαθμός προστασίας	IP 67

Δοκιμές / εγκρίσεις

ΗΜΣ

EN 60947-5-2

Μηχανικά δεδομένα

Περίβλημα

Ορθογωνικό

Διαστάσεις [mm]

49 x 15 x 42

Υλικό κατασκευής

Χυτό κράμα ψευδαργύρου

Υλικό φακών

PMMA

Οθόνες / στοιχεία χειρισμού

Οθόνη ενδείξεων

Ενεργοποίησης εξόδου	1 x LED, Κίτρινο
τρόπος λειτουργίας	1 x LED, Κίτρινο αναβοσβήνει

Παρελκόμενα

Παρεχόμενα εξαρτήματα

Κατσαβίδι

Παρατηρήσεις

Τμχ συσκευασίας	1 τμχ

Ηλεκτρική συνδεσμολογία

Σύνδεση	Καλώδιο: 2 m, PVC; 4 x 0,5 mm²

διαγράμματα και γραφήματα

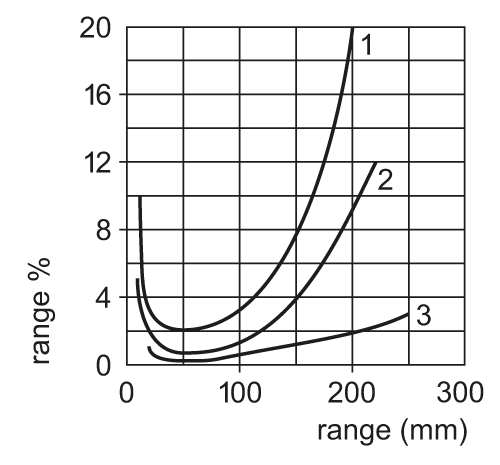

γράφημα ακριβείας

x:	απόσταση αισθητήρα / στόχου [mm]
y:	ελάχιστη απόσταση στόχου / φόντου [mm]
1 =	στόχος μαύρο (6 % αντανάκλαση) , Φόντο λευκό (90 % ελάττωση)
2 =	στόχος γκρί (18 % αντανάκλαση) , Φόντο λευκό (90 % ελάττωση)
3 =	στόχος λευκό (90 % αντανάκλαση) , Φόντο λευκό (90 % ελάττωση)
	Σημείωση : εύρος % = ρυθμιζόμενο σε % εμβέλειας ανίχνευσης

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — OC5228-00 — 06.03.2003 —
