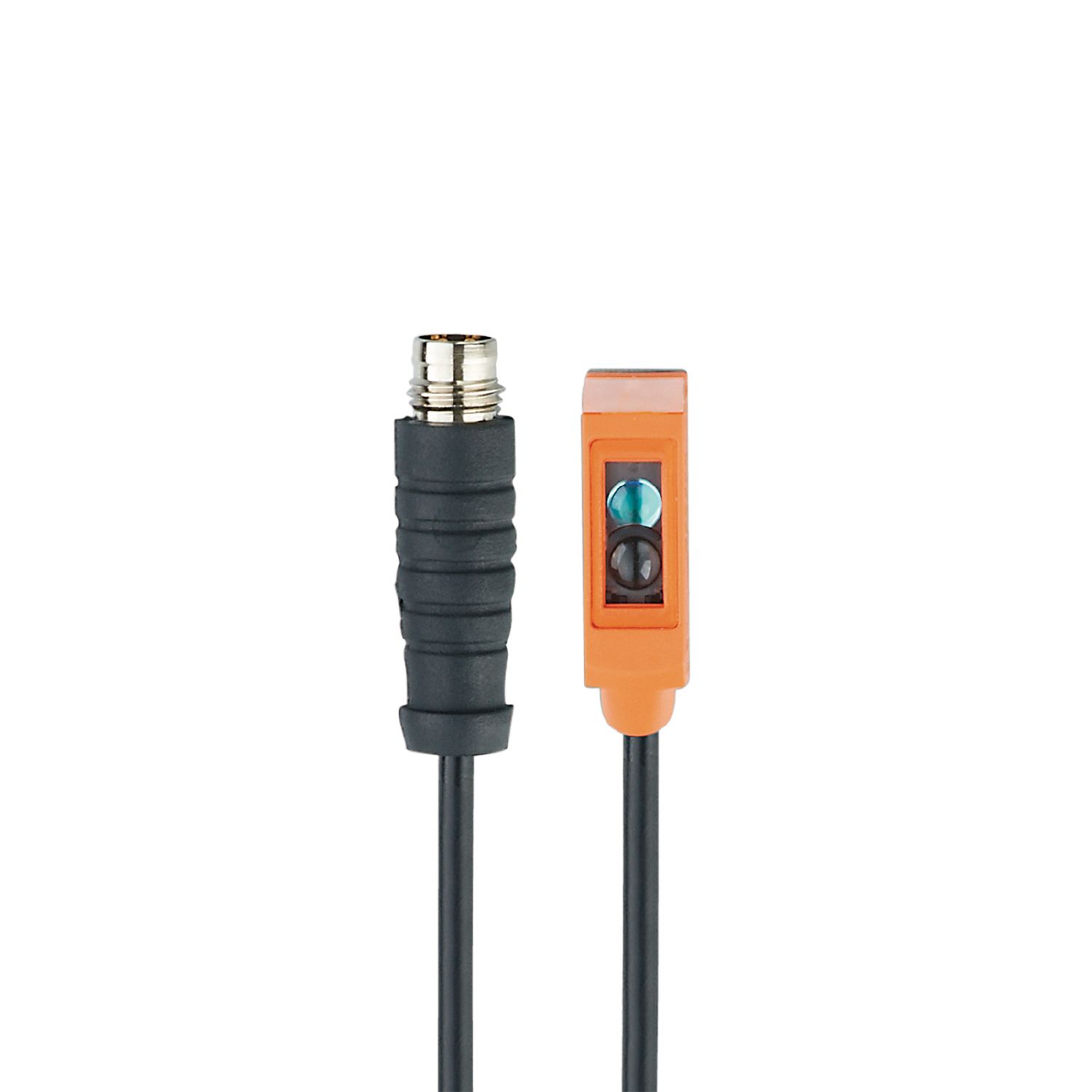

O8T204

Φωτοκύτταρο διάχυσης

O8T-HPKG/IO-Link/0,30M/AS/4P

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Περίβλημα ιδιαίτερα μικρών διαστάσεων για χρήση σε σημεία με περιορισμένο χώρο
  • Για αξιόπιστο εντοπισμό θέσης σε συστήματα με τεχνολογία τροφοδοσίας και χειρισμού
  • Ακριβής εντοπισμός πολύ μικρών, πολύ πεπλατυσμένων ή ιδιαίτερα ανακλαστικών εξαρτημάτων
  • Εύκολη ρύθμιση της εμβέλειας με το IO-Link
  • Πολύ μεγάλη εμβέλεια
  • ce
  • eac
  • iolink
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Είδος φωτός Κόκκινο φως
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 28,1 x 8,1 x 14,4
Εφαρμογή
Αρχή λειτουργίας Φωτοκύτταρο διάχυσης
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC
Κατανάλωση ρεύματος [mA] 20; ((24 V))
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Είδος φωτός Κόκκινο φως
Μήκος κύματος [nm] 633
Έξοδοι
Ηλεκτρική σχεδίαση PNP
Λειτουργία εξόδου Λειτουργία φωτεινής ενεργοποίησης
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 100
Συχνότητα μεταγωγής DC [Hz] 1000
Προστασία βραχυκυκλώματος Ναι
Είδος προστασίας βραχυκυκλώματος Με παλμό
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] 0...180; (λευκό χαρτί 200 x 200 mm)
Μεγ. διάμετρος φωτεινού στίγματος [mm] 18
Διαστάσεις στίγματος αναφέρονται σε στη μέγιστη εμβέλεια
Διασυνδέσεις
Διασύνδεση επικοινωνίας IO-Link
Ειδος μεταφοράς COM2 (38.4 kBaud)
IO-Link Αναθεώρηση 1.1
SDCI-Πρότυπο IEC 61131-9
ID συσκευής IO-Link 788 d / 00 03 14 h
Προφίλ Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
Λειτουργία SIO Ναι
Απαραίτητο κύριο είδος θύρας A
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -25...60
Βαθμός προστασίας IP 65; IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 60947-5-2
MTTF [χρόνια] 1067
Μηχανικά δεδομένα
Βάρος [g] 21,1
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 28,1 x 8,1 x 14,4
Υλικό κατασκευής Περίβλημα: ABS; ανοξείδωτο ατσάλι (1.4404 / 316L)
Υλικό φακών
PMMA
Ευθυγράμμιση φακού Πλευρική θέση φακών
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 1 x LED, Κίτρινο
λειτουργία 1 x LED, Πράσινο
Παρατηρήσεις
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Καλώδιο: 0,3 m, PVC, μαύρο, Ø 2,9 mm; 3 x 0,08 mm²
Σύνδεση Κονέκτορας: 1 x M8
διαγράμματα και γραφήματα

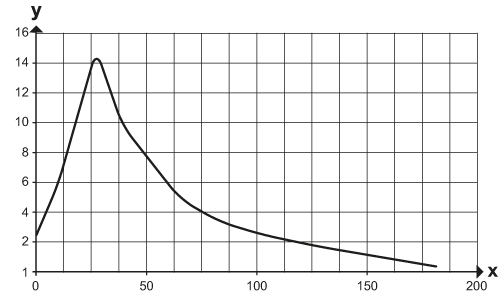

γράφημα πλεονάσματος απολαβής φωτός
x: Abstand [mm]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — O8T204-00 — 28.02.2017 —
