Χαρακτηριστικά προϊόντος
Είδος φωτός | Κόκκινο φως |
---|---|
Laser κλάσης | 1 |
Περίβλημα | Ορθογωνικό |
Εφαρμογή
Αρχή λειτουργίας | Φωτοκύτταρο πομπού - δέκτη |
---|
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] | 10...30 DC |
---|---|
Κατανάλωση ρεύματος [mA] | 10; (24 V) |
Βαθμός προστασίας | III |
Προστασία ανάστροφης πολικότητας | Ναι |
Είδος φωτός | Κόκκινο φως |
Μήκος κύματος [nm] | 650 |
Εύρος μέτρησης
Πομπός / δέκτης | πομπός |
---|---|
Απόσταση ανίχνευσης [m] | < 15 |
Διάμετρος μικρότερου αναγνωρίσιμου αντικειμένου [mm] | 7; (15 m) |
Μεγ. διάμετρος φωτεινού στίγματος [mm] | 35 |
Διαστάσεις στίγματος αναφέρονται σε | στη μέγιστη εμβέλεια |
Διασυνδέσεις
Διασύνδεση επικοινωνίας | IO-Link | ||||||
---|---|---|---|---|---|---|---|
Ειδος μεταφοράς | COM2 (38,4 kBaud) | ||||||
IO-Link Αναθεώρηση | 1.1 | ||||||
SDCI-Πρότυπο | IEC 61131-9 | ||||||
Προφίλ | Smart Sensor: Device Identification, Device Diagnosis | ||||||
Λειτουργία SIO | Ναι | ||||||
Απαραίτητο κύριο είδος θύρας | A | ||||||
Ελαχ. χρόνος κύκλου διεργασίας [ms] | 2,5 | ||||||
Δεδομένα διεργασίας IO-Link (κυκλικά) |
|
||||||
IO-Link λειτουργίες (μη κυκλικές) | ετικέτα συγκεκριμένης εφαρμογής; μετρητής ωρών λειτουργίας; μετρητής κύκλων μεταγωγής | ||||||
Υποστηριζόμενα DeviceIDs |
|
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] | -10...60 |
---|---|
Βαθμός προστασίας | IP 65; IP 67 |
Δοκιμές / εγκρίσεις
ΗΜΣ |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Laser κλάσης | 1 | ||||||||||
Σημειώσεις για προστασία λέιζερ |
|
||||||||||
MTTF [χρόνια] | 697 |
Μηχανικά δεδομένα
Βάρος [g] | 33,2 | |
---|---|---|
Περίβλημα | Ορθογωνικό | |
Διαστάσεις [mm] | 35,4 x 13 x 21 | |
Υλικό κατασκευής | Περίβλημα: ABS; PPSU (πολυφαινυλοσουλφόνη); Τσιμούχα: EPDM | |
Υλικό φακών |
|
|
Ευθυγράμμιση φακού | Πλευρική θέση φακών | |
Ροπή σύσφιξης [Nm] | 0,5; (βίδες) |
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων |
|
---|
Παρατηρήσεις
Παρατηρήσεις |
|
|
---|---|---|
Τμχ συσκευασίας | 1 τμχ |
Ηλεκτρική συνδεσμολογία - Αρσενικός κονέκτορας
Σύνδεση | Καλώδιο: 0,3 m, PUR, μαύρο, Ø 3,7 mm; 3 x 0,25 mm² |
---|---|
Σύνδεση | Κονέκτορας: 1 x M12; κωδικοποίηση: A |

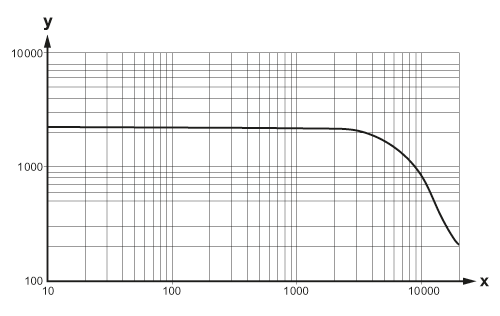

διαγράμματα και γραφήματα
|
|
---|
