O6P701

Φωτοκύτταρο ανάκλασης

O6PLFPKG/0,30m/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • ce
  • cul
  • iolink
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Είδος φωτός Κόκκινο φως
Laser κλάσης 1
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 35,4 x 13 x 21
Εφαρμογή
Αρχή λειτουργίας Φωτοκύτταρο ανάκλασης
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC
Κατανάλωση ρεύματος [mA] 15; (24 V)
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Είδος φωτός Κόκκινο φως
Μήκος κύματος [nm] 650
Έξοδοι
Ηλεκτρική σχεδίαση PNP
Λειτουργία εξόδου φωτεινής / σκοτεινής ενεργοποίησης; (επιλεγόμενη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 100
Συχνότητα μεταγωγής DC [Hz] 1000
Είδος προστασίας βραχυκυκλώματος Με παλμό
Εύρος μέτρησης
Απόσταση ανίχνευσης [m] 0,075...8; (αναφέρεται σε πρισματικό ανακλαστήρα 50x 50 mm (E20722))
Μεγ. διάμετρος φωτεινού στίγματος [mm] 17
Διαστάσεις στίγματος αναφέρονται σε στη μέγιστη εμβέλεια
Διασυνδέσεις
Διασύνδεση επικοινωνίας IO-Link
Ειδος μεταφοράς COM2 (38,4 kBaud)
IO-Link Αναθεώρηση 1.1
SDCI-Πρότυπο IEC 61131-9
ID συσκευής IO-Link 525d / 00020D h
Προφίλ Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
Λειτουργία SIO Ναι
Απαραίτητο κύριο είδος θύρας A
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -10...60
Βαθμός προστασίας IP 65; IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 60947-5-2
Laser κλάσης 1
Σημειώσεις για προστασία λέιζερ
Προσοχή: Laser φως
λέιζερ κατηγορίας: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Συμμορφώνεται με την 21 CFR 1040 εκτός από τις αποκλίσεις σύμφωνα με τη Σημείωση Λέιζερ ν. 50, Ιούνιος 2007.
MTTF [χρόνια] 636
Μηχανικά δεδομένα
Βάρος [g] 34,5
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 35,4 x 13 x 21
Υλικό κατασκευής Περίβλημα: ABS; PPSU (πολυφαινυλοσουλφόνη); Τσιμούχα: EPDM
Υλικό φακών
PMMA
Ευθυγράμμιση φακού Πλευρική θέση φακών
Ροπή σύσφιξης [Nm] 0,5; (βίδες)
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 1 x LED, Κίτρινο
λειτουργία 1 x LED, Πράσινο
Παρατηρήσεις
Παρατηρήσεις
Τάση λειτουργίας "supply class 2" σύμφωνα με cULus
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Καλώδιο: 0,3 m, PUR, μαύρο, Ø 3,7 mm; 3 x 0,25 mm²
Σύνδεση Κονέκτορας: 1 x M12

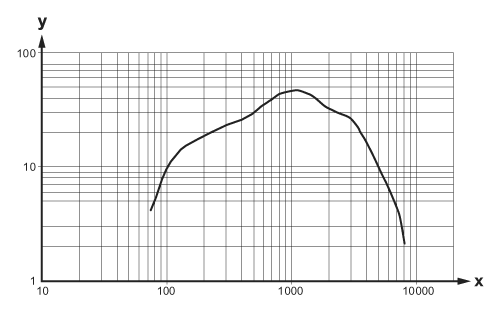

διαγράμματα και γραφήματα

x: Abstand [mm]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — O6P701-00 —
