O6H303

Φωτοκύτταρα διάχυσης με καταστολή φόντου

O6H-FPKG/AS/4P

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Στιβαρό περίβλημα από ανοξείδωτο χάλυβα για χρήση στη βιομηχανία τροφίμων και ποτών
  • Ανθεκτικό στον καθαρισμό με υψηλή πίεση και διαβρωτικά καθαριστικά
  • Υψηλός βαθμός προστασίας κατάλληλος για απαιτητικά βιομηχανικά περιβάλλοντα
  • Καταστολή θορύβου υποβάθρου με ιδιαίτερη ευστάθεια έναντι των παρεμβολών, ακόμα και σε περιπτώσεις εξαιρετικά ανακλαστικών υποβάθρων
  • Διαισθητική ρύθμιση της εμβέλειας και της λειτουργίας εξόδου
  • ce
  • eac
  • cul
Λήψη
Technische Details
Χαρακτηριστικά προϊόντος
Είδος φωτός Κόκκινο φως
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 41,3 x 13 x 21
Εφαρμογή
Ιδιαίτερο χαρακτηριστικό Καταστολή φόντου
Αρχή λειτουργίας Φωτοκύτταρο διάχυσης
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 10...30 DC
Κατανάλωση ρεύματος [mA] 22; ((24 V))
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Είδος φωτός Κόκκινο φως
Μήκος κύματος [nm] 633
Έξοδοι
Ηλεκτρική σχεδίαση PNP
Λειτουργία εξόδου φωτεινής / σκοτεινής ενεργοποίησης; (επιλεγόμενη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 100
Συχνότητα μεταγωγής DC [Hz] 1000
Προστασία βραχυκυκλώματος Ναι
Είδος προστασίας βραχυκυκλώματος Με παλμό
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] 2...200; (λευκό χαρτί 200 x 200 mm)
Απόσταση ανίχνευσης σε άσπρο αντικείμενο (90 % αντανάκλαση) [mm] 2...200
Απόσταση ανίχνευσης σε γκρί αντικείμενο (18 % αντανάκλαση) [mm] 4...200
Απόσταση ανίχνευσης σε μαύρο αντικείμενο (6 % αντανάκλαση) [mm] 8...200
Εμβέλεια ρυθμιζόμενη Ναι
Μεγ. διάμετρος φωτεινού στίγματος [mm] 8
Διαστάσεις στίγματος αναφέρονται σε στη μέγιστη εμβέλεια
Διαθέσιμη καταστολή φόντου Ναι
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -25...80
Βαθμός προστασίας IP 65; IP 67; IP 68; IP 69K
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 60947-5-2
MTTF [χρόνια] 708
Έγκριση UL
Αριθμός έγκρισης UL E001
Μηχανικά δεδομένα
Βάρος [g] 34,3
Περίβλημα Ορθογωνικό
Διαστάσεις [mm] 41,3 x 13 x 21
Υλικό κατασκευής Περίβλημα: ανοξείδωτο ατσάλι (1.4404 / 316L); πλαστικό: PPSU (πολυφαινυλοσουλφόνη); Τσιμούχα: EPDM
Υλικό φακών
PMMA
Ευθυγράμμιση φακού Πλευρική θέση φακών
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Ενεργοποίησης εξόδου 1 x LED, Κίτρινο
λειτουργία 1 x LED, Πράσινο
Παρατηρήσεις
Παρατηρήσεις
Τάση λειτουργίας "supply class 2" σύμφωνα με cULus
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M8

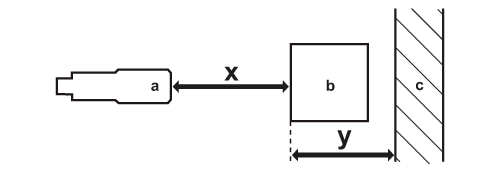

διαγράμματα και γραφήματα

a: Αισθητήρας
b: στόχος
c: φόντο
x: απόσταση αισθητήρα / στόχου [mm]
y: ελάχιστη απόσταση στόχου / φόντου [mm]

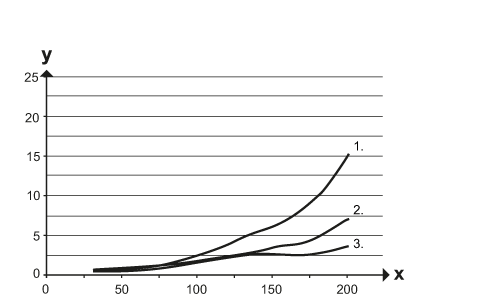

γράφημα ακριβείας
x: απόσταση αισθητήρα / στόχου [mm]
y: ελάχιστη απόσταση στόχου / φόντου [mm]
1 = στόχος μαύρο (6 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
2 = στόχος γκρί (18 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
3 = στόχος λευκό (90 % αντανάκλαση) , φόντο (λευκό 90 % αντανάκλαση)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — O6H303-01 — 03.06.2014 —
