Αισθητήρας συνεχούς μέτρησης στάθμης

Name: LW2720
Brand: ifm
SKU: LW2720
Price: 1420.60 EUR

LW2720

NON-CONTACT LEVEL TRANSMITTER

Αισθητήρας συνεχούς μέτρησης στάθμης

LW2720

NON-CONTACT LEVEL TRANSMITTER

Η συχνότητα των 80 GHz επιτρέπει τη μέτρηση στάθμης με ακρίβεια χιλιοστού, έως και 10 μέτρα
Αρχή μέτρησης χωρίς επαφή: καμία δυσλειτουργία λόγω επικαθήσεων ή φθοράς
Πιστοποιημένο για χρήση σε υγιεινές εφαρμογές
Απλή εγκατάσταση και λειτουργία χωρίς ανάγκη συντήρησης

Εξ αποστάσεως παραμετροποίηση αισθητήρα και επιτήρηση στάθμης μέσω σύνδεσης στο ΙΤ σύστημα
Διαισθητική ρύθμιση και οπτικοποίηση των δεδομένων μέτρησης μέσω του λογισμικού ifm Vision Assistant

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Για την αρχική ρύθμιση απαιτούνται μια κύρια μονάδα IO-Link και ένα λογισμικό παραμετροποίησης (π.χ. moneo ή LR DEVICE).

Χαρακτηριστικά προϊόντος

Αριθμός εισόδων και εξόδων	Αριθμός ψηφιακών εξόδων: 1; Αριθμός αναλογικών εξόδων: 1
Σύνδεση διεργασίας	G 1 Aseptoflex Vario

Εφαρμογή

Ιδιαίτερο χαρακτηριστικό

Επιχρυσωμένες επαφές

Διηλεκτρική σταθερά του μέσου

≥ 2

Συνιστώμενα μέσα

Νερό; υγρά με βάση το νερό

Θερμοκρασία μέσου [°C]

-40...150; (δείτε διάγραμμα:)

Μέγιστη ταχύτητα της αλλαγής στάθμης [mm/s]

200

Αντοχή σε πιέσεις [bar]

Σημείωση για αντοχή σε πιέσεις

0 bar στη θερμοκρασία μέσου < - 20 C

Αντοχή σε κενό [mbar]

-1000

MAWP (για εφαρμογές σύμφωνα με CRN) [bar]

Έγκριση ασύρματης επικοινωνίας για

ΕΕ/RED; Ηνωμένο Βασίλειο; Νότια Κορέα; ΗΠΑ; Καναδάς; Αυστραλία; Νέα Ζηλανδία; Βιετνάμ; Σιγκαπούρη

Σημείωση για την έγκριση ραδιοσυχνότητας

Ο κατάλογος των χωρών που εφαρμόζουν την Ευρωπαϊκή Οδηγία Ραδιοεξοπλισμού 2014/53/ΕΕ (RED) βρίσκεται στην ενότητα «Έγγραφα και λήψεις».

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	18...30 DC
Κατανάλωση ρεύματος [mA]	< 80
Βαθμός προστασίας	III
Προστασία ανάστροφης πολικότητας	Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s]	< 15
Αρχή λειτουργίας	FMCW (80 GHz τεχνολογία); περιοχή συχνοτήτων 77 - 81 Hz

Είσοδοι / έξοδοι

Αριθμός εισόδων και εξόδων	Αριθμός ψηφιακών εξόδων: 1; Αριθμός αναλογικών εξόδων: 1

Έξοδοι

Συνολικός αριθμός εξόδων	2
Σήμα εξόδου	σήμα μεταγωγής; αναλογικό σήμα; IO-Link
Ηλεκτρική σχεδίαση	PNP/NPN
Αριθμός ψηφιακών εξόδων	1; (2 παραμετροποιήσιμη)
Λειτουργία εξόδου	ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V]	2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA]	50
Αριθμός αναλογικών εξόδων	1
Αναλογικό ρεύμα εξόδου [mA]	4...20, αναστρέψιμη; (διαβαθμιζόμενο)
Μεγ. φορτίο [Ω]	43,5 * (Ub – 18) + 600 Ω
Προστασία βραχυκυκλώματος	Ναι
Είδος προστασίας βραχυκυκλώματος	Με παλμό
Προστασία υπερφόρτωσης	Ναι

Εύρος μέτρησης / παραμετροποίησης

Εύρος μέτρησης [m]	10; (δείτε διάγραμμα:)
Συχνότητα δειγματοληψίας [Hz]	> 3

Ακρίβεια / αποκλίσεις

Ακρίβεια

± 2 mm

Ανάλυση [mm]

Σήμα μηδέν (ρεύμα) [mA]

3,8

Πλήρες σήμα (ρεύμα) [mA]

20,5

Θερμοκρασιακή ολίσθηση ανά 10 K

± 1 mm

Χρόνοι απόκρισης

Χρόνος αντίδρασης [ms]	330

Διασυνδέσεις

Διασύνδεση επικοινωνίας

IO-Link

Ειδος μεταφοράς

COM2 (38,4 kBaud)

IO-Link Αναθεώρηση

1.1

SDCI-Πρότυπο

IEC 61131-9

Προφίλ

Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A)

Λειτουργία SIO

Ναι

Απαραίτητο κύριο είδος θύρας

Αναλογικά δεδομένα διεργασίας

Ψηφιακά δεδομένα διεργασίας

Ελαχ. χρόνος κύκλου διεργασίας [ms]

Υποστηριζόμενα DeviceIDs

Τρόπος λειτουργίας	DeviceID
default	1324

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]

-40...80

Σημείωση για θερμοκρασία περιβάλλοντος

δείτε διάγραμμα:

Θερμοκρασία αποθήκευσης [°C]

-40...90

Βαθμός προστασίας

IP 68; IP 69K

Δοκιμές / εγκρίσεις

ΗΜΣ

DIN EN 61326-1

ομάδα 1: Class A (IO-Link ενεργό); B (IO-Link ανενεργό, με εξόδους αναλογική και μεταγωγής)

Αντοχή σε κρούσεις

DIN EN 60068-2-27

50 g (11 ms) / 20 g (6 ms)

Αντοχή σε δονήσεις

IEC 61298-3

2 g (10...1000 Hz)

MTTF [χρόνια]

330

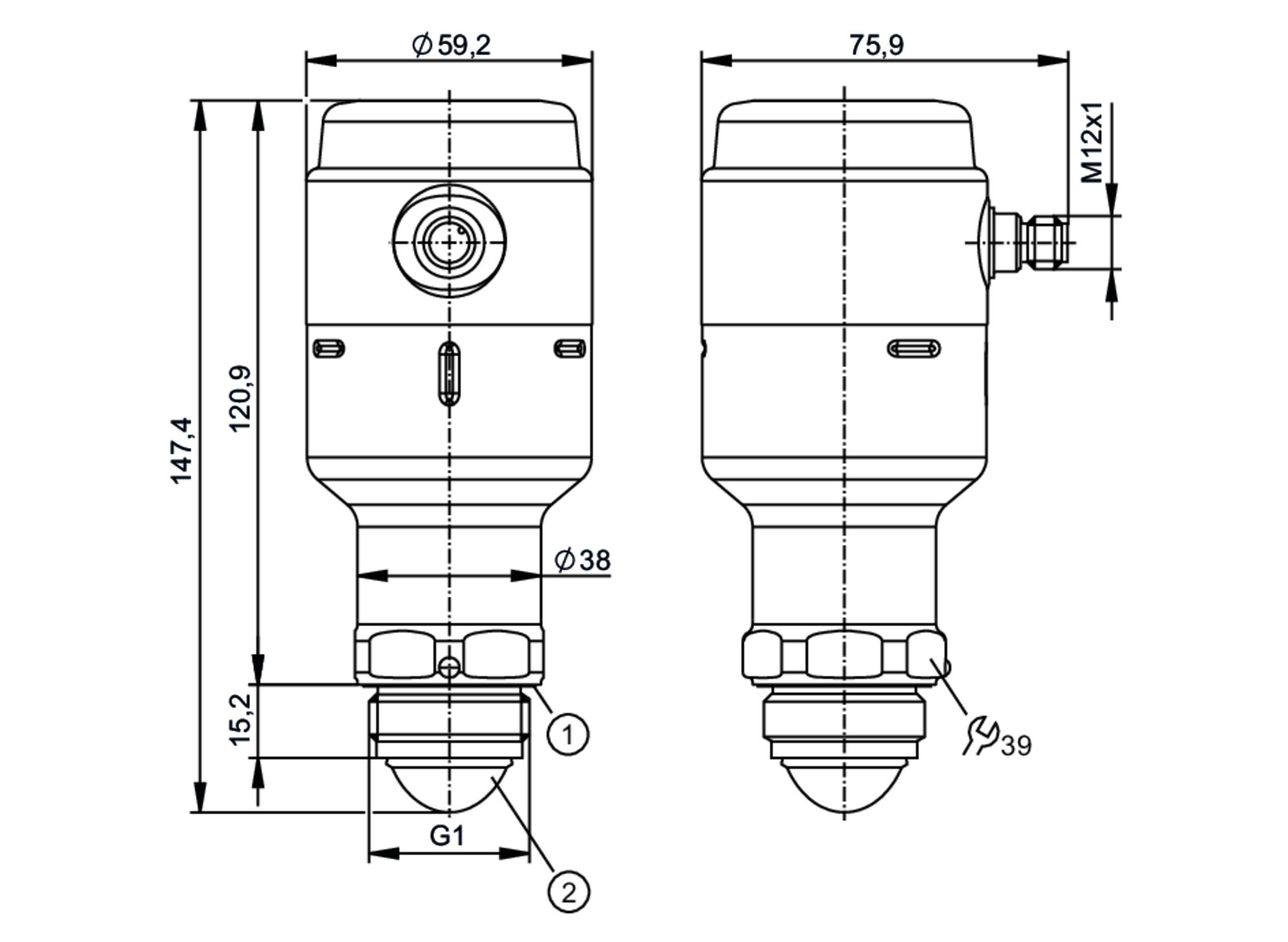

Μηχανικά δεδομένα

Βάρος [g]	727,15
Υλικό κατασκευής	ανοξείδωτο ατσάλι (1.4404 / 316L); PA; FKM; FVMQ
Υλικά σε επαφή με το μέσο	PTFE; EPDM
Σύνδεση διεργασίας	G 1 Aseptoflex Vario
Χαρακτηριστικά επιφάνειας Ra / Rz στα βρεχόμενα μέρη	< 0,76

Παρατηρήσεις

Σημειώσεις	Για την αρχική ρύθμιση απαιτούνται μια κύρια μονάδα IO-Link και ένα λογισμικό παραμετροποίησης (π.χ. moneo ή LR DEVICE).
Τμχ συσκευασίας	1 τμχ

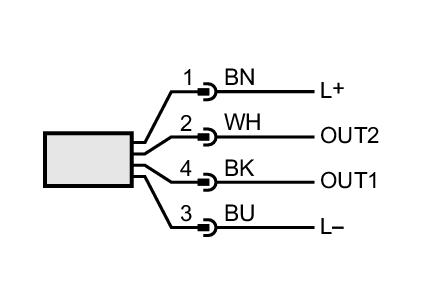

Ηλεκτρική συνδεσμολογία

Σύνδεση	Κονέκτορας: 1 x M12; κωδικοποίηση: A; Επαφές: επίχρυσες

διαγράμματα και γραφήματα

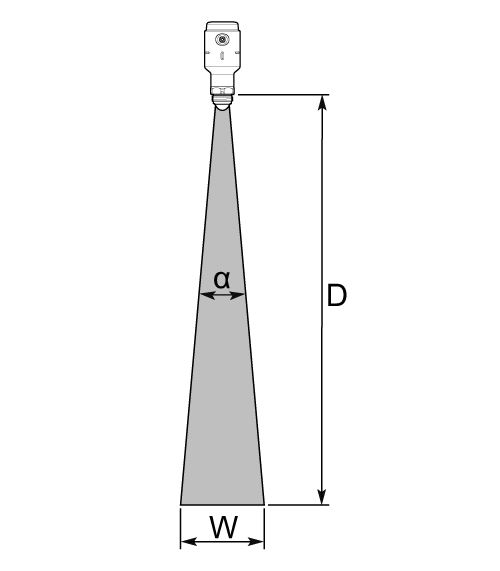

Γωνία ακτινοβολίας

	Γωνία ακτινοβολίας (α): 10°
	Απόσταση (D) 2 m - Πλάτος δέσμης (W) 0,4 m
	Απόσταση (D) 4 m - Πλάτος δέσμης (W) 0,7 m
	Απόσταση (D) 6 m - Πλάτος δέσμης (W) 1,1 m
	Απόσταση (D) 8 m - Πλάτος δέσμης (W) 1,4 m
	Απόσταση (D) 10 m - Πλάτος δέσμης (W) 1,8 m

X	Θερμοκρασία διεργασίας °C
Y	Θερμοκρασία περιβάλλοντος °C

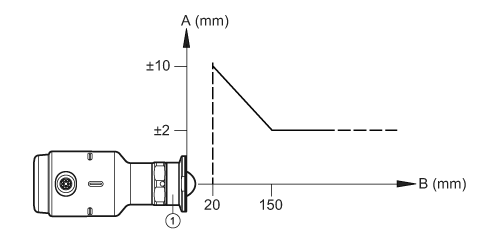

1	Προσαρμογέας παράδειγμα E33208
A	Ακρίβεια
B	Απόσταση
