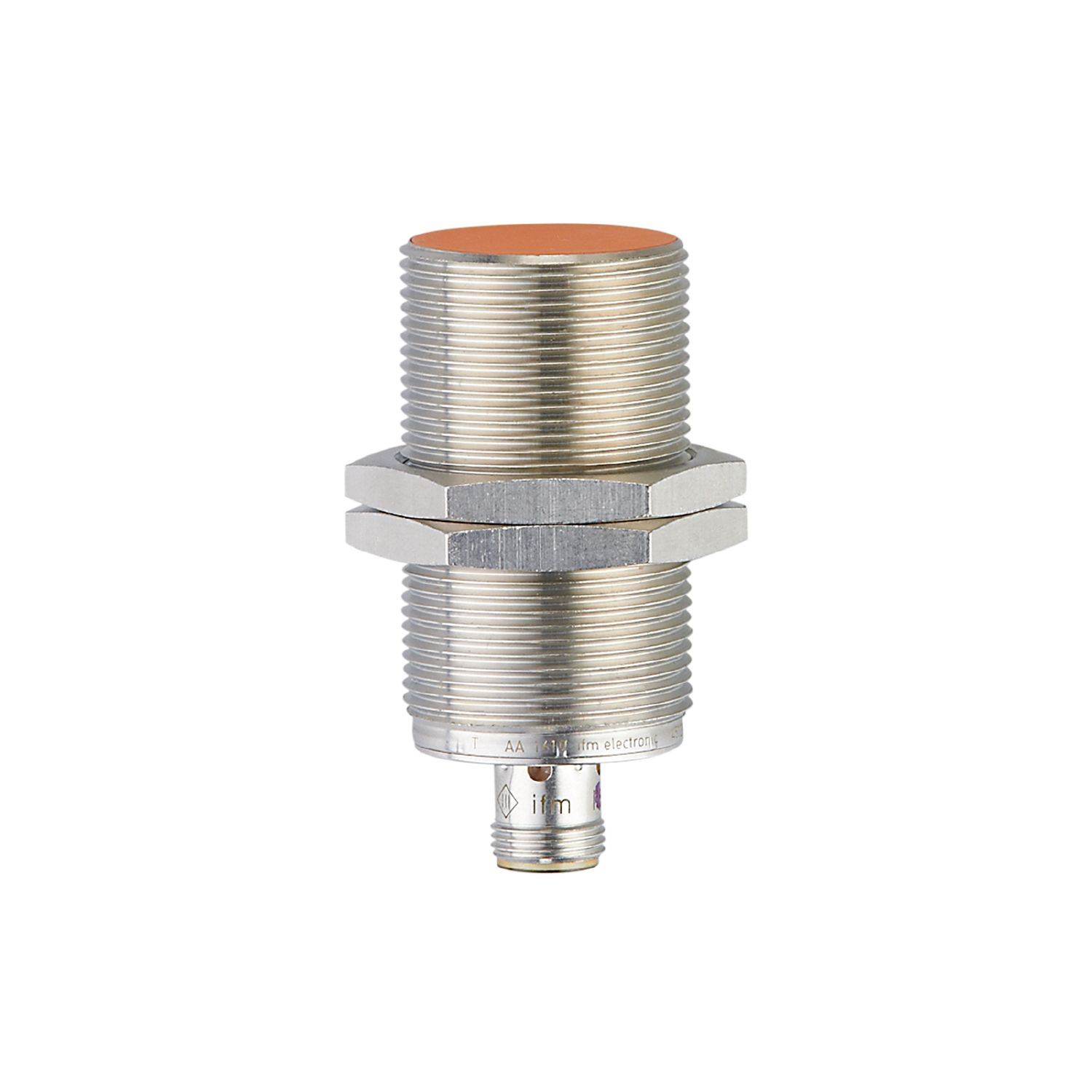

Επαγωγικός αναλογικός αισθητήρας με IO-Link

Name: II5917
Brand: ifm
SKU: II5917
Price: 116.00 EUR

II5917

IIK4010A2PKG/IO/US

Επαγωγικός αναλογικός αισθητήρας με IO-Link

II5917

IIK4010A2PKG/IO/US

Γραμμικά μετασχηματισμένο σήμα εξόδου υψηλής ακρίβειας
Πολύ μεγάλη επαναληψιμότητα
Για ανέπαφη μέτρηση αποστάσεων
Μεγάλο εύρος θερμοκρασιών λειτουργίας
Στιβαρό μεταλλικό περίβλημα για χρήση σε απαιτητικά βιομηχανικά περιβάλλοντα

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Χαρακτηριστικά προϊόντος

Ηλεκτρική σχεδίαση	PNP/NPN; (παραμετροποιήσιμη)
Λειτουργία εξόδου	ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Διασύνδεση επικοινωνίας	IO-Link
Περίβλημα	Με σπείρωμα
Διαστάσεις [mm]	M30 x 1,5 / L = 65

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	15...30 DC
Κατανάλωση ρεύματος [mA]	< 30
Βαθμός προστασίας	II
Προστασία ανάστροφης πολικότητας	Ναι

Έξοδοι

Ηλεκτρική σχεδίαση	PNP/NPN; (παραμετροποιήσιμη)
Λειτουργία εξόδου	ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V]	2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA]	100
Συχνότητα μεταγωγής DC [Hz]	300
Αναλογική τάση εξόδου [V]	0...10; (Γραμμικά; κλίση: 1,111 V/mm; για προσέγγιση από μπροστά και για στόχο απο μαλακό χάλυβα: 30 x 30 x 1 mm)
Ελαχ. αντίσταση φορτίου [Ω]	2000
Προστασία βραχυκυκλώματος	Ναι
Προστασία υπερφόρτωσης	Ναι

Εύρος μέτρησης

Εύρος μέτρησης [mm]	1...10
Σημείο μεταγωγής IO-Link [mm]	1,88...9,35

Ακρίβεια / αποκλίσεις

Συντελεστής διόρθωσης

χάλυβα: 1 / Ανοξείδωτος χάλυβας: 0,8 / Ορείχαλκος: 0,5 / Αλουμίνιο: 0,5 / Χαλκός: 0,4

Υστέρηση [% του Sr]

3...15

Σημείωση για υστέρηση

παραμετροποιήσιμη

Σφάλμα γραμμικότητας της αναλογικής εισόδου [%]

± 1; (από την τελική τιμή του εύρους μέτρησης)

Επαναληψιμότητα αναλογικής εξόδου [%]

± 1; (από την τελική τιμή του εύρους μέτρησης)

Συντελεστής θερμοκρασίας [%/K vom MEW]

±0,15

Ολίσθηση θερμοκρασίας

± 5 %; (από την τελική τιμή του εύρους μέτρησης)

Χρόνοι απόκρισης

Χρόνος απόκρισης [ms]	< 10

Διασυνδέσεις

Διασύνδεση επικοινωνίας

IO-Link

Ειδος μεταφοράς

COM2 (38,4 kBaud)

IO-Link Αναθεώρηση

1.1

SDCI-Πρότυπο

IEC 61131-9

Προφίλ

Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel

Λειτουργία SIO

Ναι

Απαραίτητο κύριο είδος θύρας

Ελαχ. χρόνος κύκλου διεργασίας [ms]

3,2

Δεδομένα διεργασίας IO-Link (κυκλικά)

τρόπος λειτουργίας	μήκος bit
τιμή διεργασίας	16
κατάσταση συσκευής	4
πληροφορία δυαδικής μεταγωγής	2

IO-Link λειτουργίες (μη κυκλικές)

μετρητής κύκλων μεταγωγής; μετρητής κύκλων ενεργοποίησης; μετρητής ωρών λειτουργίας; εσωτερική θερμοκρασία; ετικέτα συγκεκριμένης εφαρμογής

Υποστηριζόμενα DeviceIDs

Τρόπος λειτουργίας	DeviceID
default	1206

Σημείωση

Για περισσότερες πληροφορίες δείτε το αρχείο IODD PDF στο μενού "Έγγραφα και λήψεις"

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]	-25...80
Βαθμός προστασίας	IP 65; IP 66; IP 67; IP 68; IP 69K

Δοκιμές / εγκρίσεις

ΗΜΣ

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF διαχυόμενη	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF ενσύρματη	10 V
EN 55011	Κατηγορία Β

Αντίσταση κραδασμών

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50 κύκλους σάρωσης, 1 οκτάβα ανά λεπτό, σε 3 άξονες

Αντοχή σε κρούσεις

EN 60068-2-27 Ea

100 g 11 ms μισό ημίτονο, 3 κρούσεις σε κάθε κατεύθυνση κατά μήκος των τριών αξόνων συντεταγμένων

Αντοχή σε συνεχείς κρούσεις

EN 60068-2-27

40 g 6 ms, 4000 κρούσεις σε κάθε κατεύθυνση κατά μήκος των τριών αξόνων συντεταγμένων

Ταχείες μεταβολές θερμοκρασίας

EN 60068-2-14 Na

TA = -25°C; TB = 80°C; t1 = 30 min; t2 = < 10 s 50 κύκλοι

MTTF [χρόνια]

222

Περιλαμβάνεται ενσωματωμένο λογισμικό

Ναι

Έγκριση UL

Ta	-25...60 °C
Enclosure type	Type 1
Ηλεκτρική τροφοδοσία	Limited Voltage/Current
Αριθμός έγκρισης UL	A024
Αριθμός αρχείου UL	E174191

Μηχανικά δεδομένα

Βάρος [g]	151
Περίβλημα	Με σπείρωμα
Στήριξη	χωνευτής τοποθέτησης
Διαστάσεις [mm]	M30 x 1,5 / L = 65
Περιγραφή σπειρώματος	M30 x 1,5
Υλικό κατασκευής	Περίβλημα: Ορείχαλκος με επίστρωση λευκού μπρούντζου; επιφάνεια ανίχνευσης: PBT Πορτοκαλί; Παράθυρο LED: PEI; παξιμάδια στερέωσης: Ορείχαλκος με επίστρωση λευκού μπρούντζου
Ροπή σύσφιξης [Nm]	50

Οθόνες / στοιχεία χειρισμού

Οθόνη ενδείξεων

στόχος σε εμβέλεια μέτρησης	4 x LED, Κίτρινο αναμμένο
στόχος εκτός εμβέλειας μέτρησης	4 x LED, Κίτρινο αναβοσβήνει

Παρελκόμενα

Παρεχόμενα εξαρτήματα

παξιμάδια στερέωσης: 2

Παρατηρήσεις

Τμχ συσκευασίας	1 τμχ

Ηλεκτρική συνδεσμολογία - Αρσενικός κονέκτορας

Σύνδεση	Κονέκτορας: 1 x M12; κωδικοποίηση: A

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — II5917-01 — 13.04.2023 —
