E84036

Παλμοτροφοδοτικό 24 V DC

PSU-3AC/24VDC-40A

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Για ρυθμιζόμενη παροχή ρεύματος σε ελεγκτές, αισθητήρες, ενεργοποιητές και βιομηχανικά ηλεκτρονικά συστήματα
  • Χαμηλή απώλεια ισχύος χάρη στην υψηλή απόδοση
  • Υψηλός χρόνος προσωρινής υποστήριξης της παροχής ρεύματος από το δίκτυο
  • Δυνατότητα απενεργοποίησης της συσκευής με λήψη παλμού
  • Υψηλά αποθέματα ισχύος
  • ce
  • cul
  • cruus
Συνοπτικά τεχνικά χαρακτηριστικά σε μορφή PDF

Technische Details
Ηλεκτρικά δεδομένα
Συχνότητα AC [Hz] 47...64
Ανοχή τάσης λειτουργίας [%] 15...20
Ονομαστική τάση AC [V] < 400
Τάση εισόδου AC [V] 380...480
Τάση εξόδου DC [V] 24...28
Βαθμός προστασίας I; (IEC 61140)
Προστασία υπέρτασης Ναι; (< 32 DC)
Τάση εξόδου [V] ρυθμιζόμενος; Τάση εξόδου κατά SELV, PELV
Μεγ. ρεύμα εξόδου για ελαχ. τάση εξόδου [A] 40
Μεγ. ρεύμα εξόδου για μεγ. τάση εξόδου [A] 34,3
Μεγ. ρεύμα εξόδου αιχμής για ελαχ. τάση εξόδου [A] 60
Μεγ. ρεύμα εξόδου αιχμής για μεγ. τάση εξόδου [A] 51,5
Ισχύς εξόδου (συνεχής) [W] 960
Ισχύς εξόδου (αιχμή) [W] 1440
Σημείωση σχετικά με ισχύ εξόδου (αιχμή)
αν ο χρόνος κατανάλωσης υπερβεί τα 4 δευτ, η ισχύς αυτομάτως μειώνεται στην ονομαστική
Συντελεστής ισχύος (ονομαστική τάση 400 V AC / 50 Hz) 0,88
Σημείωση σχετικά με συντελεστή ισχύος (ονομαστική τάση 400 V AC / 50 Hz)
με τάση με συμμετρική φάση
Συντελεστής ισχύος (ονομαστική τάση 480 V AC / 50 Hz) 0,9
Σημείωση σχετικά με συντελεστή ισχύος (ονομαστική τάση 480 V AC / 50 Hz)
με τάση με συμμετρική φάση
Απόθεμα ισχύος [%] 50
Αριθμός κυκλωμάτων εξόδου 1
Μεγ. παραμένουσα κυμάτωση [mV] 100
Ρεύμα αιχμής ενεργοποίησης (ονομαστική τάση 400 V AC / 60 Hz) [A] 4,5
Ρεύμα αιχμής ενεργοποίησης (ονομαστική τάση 480 V AC / 50 Hz) [A] 4,5
Περιορισμός ρεύματος εκκίνησης Ναι
Βαθμός απόδοσης (ονομαστική τάση 400 V AC / 60 Hz) [%] 95,3
Βαθμός απόδοσης (ονομαστική τάση 480 V AC / 50 Hz) [%] 95,2
Εξωτερική προστασία εισόδου ≥ B-6 A / ≥ C-6 A
Υποβάθμιση [W/K] 24 (60...70 °C)
Χρόνος αποθέματος ισχύος (ονομαστική τάση 400 V AC / 60 Hz) [ms] 25
Χρόνος αποθέματος ισχύος (ονομαστική τάση 480 V AC / 50 Hz) [ms] 25
Ρεύμα εισόδου (ονομαστική τάση 400 V AC / 60 Hz) [A] 1,65
Ρεύμα εισόδου (ονομαστική τάση 480 V AC / 50 Hz) [A] 1,35
Απώλεια ισχύος (ονομαστική τάση 400 V AC / 60 Hz) [W] 47,3
Απώλεια ισχύος (ονομαστική τάση 480 V AC / 50 Hz) [W] 48,4
Προστασία ανάστροφης τροφοδοσίας [V] 35
Έξοδοι
Προστασία βραχυκυκλώματος Ναι
Προστασία υπερφόρτωσης Ναι
Αντίδραση υπερφόρτισης Σταθερό ρεύμα εξόδου
Σχεδίαση σήματος DC-OK Έξοδος ρελέ
Αξιοπιστία του σήματος DC OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -25...70
Σημείωση για θερμοκρασία περιβάλλοντος
τηρείστε τον ελεύθερο χώρο για μετάδοση θερμότητας (δείτε οδηγίες λειτουργίας)
Θερμοκρασία αποθήκευσης [°C] -40...85
Μέγιστη επιτρεπτή σχετική υγρασία [%] 95; (IEC 60068-2-30)
Βαθμός προστασίας IP 20; (EN 60529)
Βαθμός ρύπανσης 2; (IEC 62103: δεν επιτρέπεται αγώγιμο λέρωμα)
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Κατηγορία A
Αντίσταση κραδασμών
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Αντοχή σε κρούσεις
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
Διόρθωση συντελεστή ισχύος (PFC) διαθέτει
Μηχανικά δεδομένα
Βάρος [g] 1754,5
Τρόπος συναρμολόγησης ράγα; (TH35 (EN 60715))
Διαστάσεις [mm] 124 x 110 x 130,7
Υλικό κατασκευής Έλασμα χάλυβα
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
DC-ok 1 LED
υπερφόρτωση 1 LED
Παρατηρήσεις
Παρατηρήσεις
η σειριακή σύνδεση των εξόδων είναι δυνατή μόνο σε όμοιες συσκευές έως μέγιστη 150 V DC συνολική τάση
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση κλέμες με βίδα:
διαγράμματα και γραφήματα

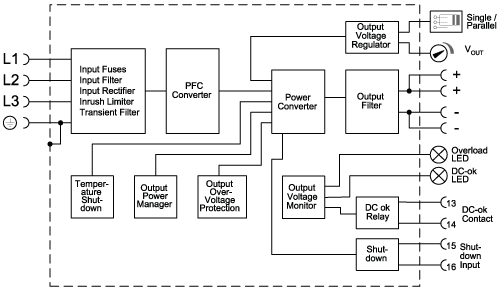

Διάγραμμα με στήλες
Καμπύλη εξόδου

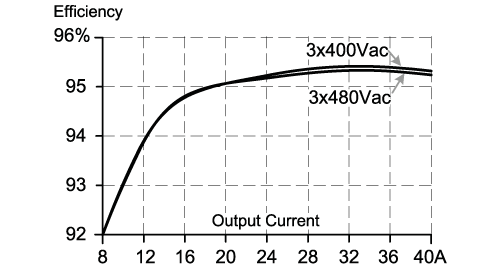

χαρακτηριστική καμπύλη για βαθμό απόδοσης / απώλεια ισχύος

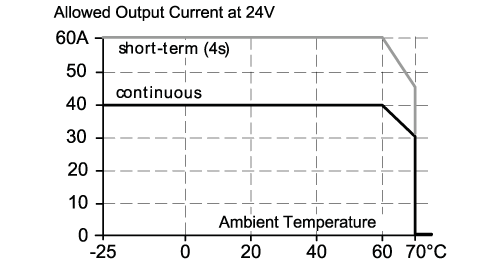

χαρακτηριστική για μείωση απόδοσης

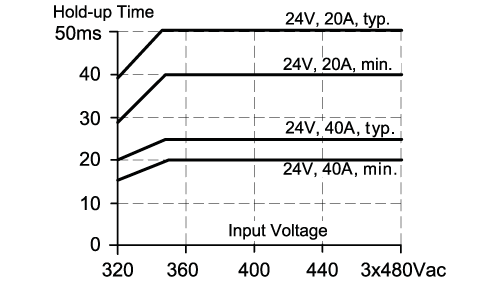

χαρακτηριστική για χρόνο αποθέματος ισχύος
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — E84036-00 — 28.01.2016 —
