DN4012

Παλμοτροφοδοτικό 24 V DC

PSU-1AC/24VDC-5A

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • Για ρυθμιζόμενη παροχή ρεύματος σε ελεγκτές, αισθητήρες, ενεργοποιητές και βιομηχανικά ηλεκτρονικά συστήματα
  • Χαμηλή απώλεια ισχύος χάρη στην υψηλή απόδοση
  • Υψηλός χρόνος προσωρινής υποστήριξης της παροχής ρεύματος από το δίκτυο
  • Σχεδίαση που εξασφαλίζει σημαντική εξοικονόμηση χώρου
  • Υψηλά αποθέματα ισχύος
  • ce
  • cul
  • cruus
Συνοπτικά τεχνικά χαρακτηριστικά σε μορφή PDF

Technische Details
Ηλεκτρικά δεδομένα
Συχνότητα AC [Hz] 47...64
Ανοχή τάσης λειτουργίας [%] 10
Ανοχή τάσης λειτουργίας 2 [%] 10
Τάση λειτουργίας [V] αυτόματη επιλογή εύρους
Ονομαστική τάση AC [V] < 230
Input voltage range AC [V] 100...120 / 200...240
Τάση εξόδου DC [V] 24...28
Βαθμός προστασίας I; (IEC 61140)
Προστασία υπέρτασης Ναι; (< 39 DC)
Τάση εξόδου [V] ρυθμιζόμενος; Τάση εξόδου κατά SELV, PELV
Μεγ. ρεύμα εξόδου για ελαχ. τάση εξόδου [A] 5
Μεγ. ρεύμα εξόδου για μεγ. τάση εξόδου [A] 4,3
Μεγ. ρεύμα εξόδου αιχμής για ελαχ. τάση εξόδου [A] 6
Μεγ. ρεύμα εξόδου αιχμής για μεγ. τάση εξόδου [A] 5,1
Ισχύς εξόδου (συνεχής) [W] 120
Ισχύς εξόδου (αιχμή) [W] 144
Σημείωση σχετικά με ισχύ εξόδου (αιχμή)
≤ 45 °C επιτρέπεται συνεχώς, > 45 °C < για 1 λεπτό κάθε 10 λεπτά
Συντελεστής ισχύος (ονομαστική τάση 120 V AC / 60 Hz) 0,56
Συντελεστής ισχύος (ονομαστική τάση 230 V AC / 50 Hz) 0,47
Απόθεμα ισχύος [%] 20
Αριθμός κυκλωμάτων εξόδου 1
Μεγ. παραμένουσα κυμάτωση [mV] 50
Ρεύμα αιχμής ενεργοποίησης (ονομαστική τάση 120 V AC / 60 Hz) [A] 3
Ρεύμα αιχμής ενεργοποίησης (ονομαστική τάση 230 V AC / 50 Hz) [A] 3
Περιορισμός ρεύματος εκκίνησης Ναι
Βαθμός απόδοσης (ονομαστική τάση 120 V AC / 60 Hz) [%] 89,4
Βαθμός απόδοσης (ονομαστική τάση 230 V AC / 50 Hz) [%] 90,2
Εξωτερική προστασία εισόδου ≤ B-10 A / ≤ C-6 A
Υποβάθμιση [W/K] 3 (60...70 °C)
Χρόνος αποθέματος ισχύος (ονομαστική τάση 120 V AC / 60 Hz) [ms] 80
Χρόνος αποθέματος ισχύος (ονομαστική τάση 230 V AC / 50 Hz) [ms] 78
Ρεύμα εισόδου (ονομαστική τάση 120 V AC / 60 Hz) [A] 2,05
Ρεύμα εισόδου (ονομαστική τάση 230 V AC / 50 Hz) [A] 1,23
Απώλεια ισχύος (ονομαστική τάση 120 V AC / 60 Hz) [W] 14,5
Απώλεια ισχύος (ονομαστική τάση 230 V AC / 50 Hz) [W] 13,2
Προστασία ανάστροφης τροφοδοσίας [V] 35
Έξοδοι
Προστασία βραχυκυκλώματος Ναι
Προστασία υπερφόρτωσης Ναι
Αντίδραση υπερφόρτισης Σταθερό ρεύμα εξόδου
Παράλληλη σύνδεση εξόδων δυνατή Όχι
Σειριακή σύνδεση εξόδων δυνατή Ναι
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -25...70
Σημείωση για θερμοκρασία περιβάλλοντος
τηρείστε τον ελεύθερο χώρο για μετάδοση θερμότητας (δείτε οδηγίες λειτουργίας)
Θερμοκρασία αποθήκευσης [°C] -40...85
Μέγιστη επιτρεπτή σχετική υγρασία [%] 95; (IEC 60068-2-30)
Βαθμός προστασίας IP 20; (EN 60529)
Βαθμός ρύπανσης 2; (IEC 62103: δεν επιτρέπεται αγώγιμο λέρωμα)
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Αντίσταση κραδασμών
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Αντοχή σε κρούσεις
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Μηχανικά δεδομένα
Βάρος [g] 594,5
Τρόπος συναρμολόγησης ράγα; (TH35 (EN 60715))
Διαστάσεις [mm] 124 x 40 x 122,5
Υλικό κατασκευής Έλασμα χάλυβα
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
DC-ok 1 LED
Παρατηρήσεις
Παρατηρήσεις
η σειριακή σύνδεση των εξόδων είναι δυνατή μόνο σε όμοιες συσκευές έως μέγιστη 150 V DC συνολική τάση
100 V AC παροχή τροφοδοσίας και μόνιμα P > 120 W, μπορεί να οδηγήσουν σε απενεργοποίηση λόγω υπερθέρμανσης
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση κλέμες με βίδα:
διαγράμματα και γραφήματα
Διάγραμμα με στήλες
Καμπύλη εξόδου

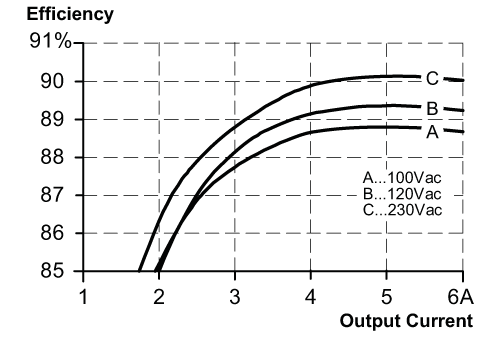

χαρακτηριστική καμπύλη για βαθμό απόδοσης / απώλεια ισχύος

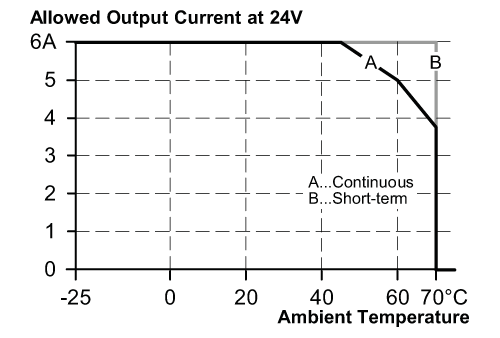

χαρακτηριστική για μείωση απόδοσης

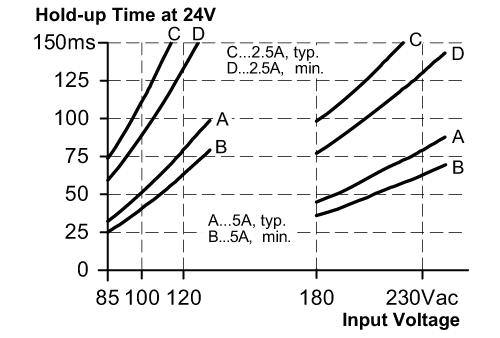

χαρακτηριστική για χρόνο αποθέματος ισχύος
