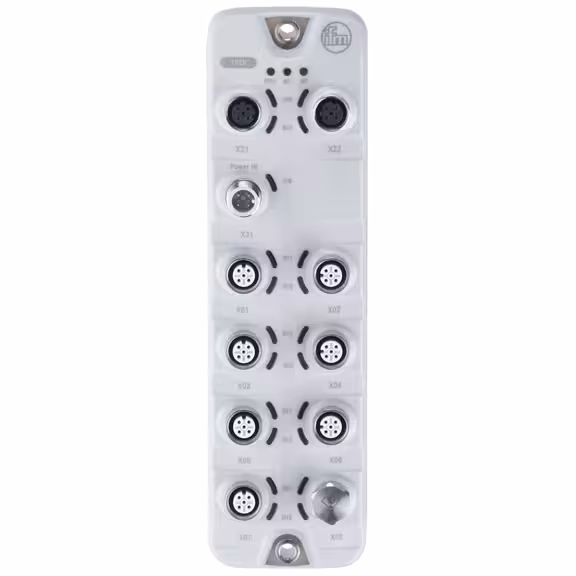

Ethernet βαθμιδα με διασύνδεση Modbus TCP

Name: AL4043
Brand: ifm
SKU: AL4043
Price: 328.30 EUR

AL4043

ETH Module SL MB 16DI IP69K

Ethernet βαθμιδα με διασύνδεση Modbus TCP

AL4043

ETH Module SL MB 16DI IP69K

Βαθμίδα για δίκτυο πεδίου με ψηφιακές εισόδους
Άμεση σύνδεση αισθητήρων με το δίκτυο πεδίου για καθαρή δομή καλωδίωσης
Λειτουργία απαρίθμησης υψηλής συχνότητας ενσωματωμένη στη μονάδα Ethernet
Στιβαρό περίβλημα για χρήση στη βιομηχανία τροφίμων
Υψηλός βαθμός προστασίας για τις απαιτήσεις της βιομηχανίας τροφίμων και ποτών

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Εφαρμογή

Εφαρμογή	Τομέας υγιεινής; Μονάδες εισόδου/εξόδου για χρήση στο πεδίο
Λειτουργία αλυσιδωτής σύνδεσης	διασύνδεση δικτύου

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	20...30 DC; (US ; Κατά SELV/PELV)
Κατανάλωση ρεύματος [mA]	200...3900; (US)
Βαθμός προστασίας	III

Τροφοδοσία αισθητήρα US

Μεγ. φορτίο ρεύματος ολικό [A]	3,6

Είσοδοι / έξοδοι

Αριθμός εισόδων και εξόδων	Αριθμός ψηφιακών εισόδων: 16

Είσοδοι

Αριθμός ψηφιακών εισόδων	16; (Τύπος 2 κατά IEC 61131-2)
Στάθμη μεταγωγής υψηλή [V]	11...28
Στάθμη μεταγωγής χαμηλή [V]	0...5
Ψηφιακές είσοδοι προστατευμένες από βραχυκύκλωμα	Ναι

Λογισμικό / προγραμματισμός

Επιλογές ρύθμισης παραμέτρων

Λειτουργία απαρίθμησης

Λειτουργίες και παράμετροι

τρόπος λειτουργίας	CTU (Up Counter), CTD (Down Counter), CTUD (Up-Down Counter), CTDIR (Direction Counter)
αριθμός	8 (1 μετρητής για κάθε θύρα)
συχνότητα μέτρησης	4500 Hz
Κύριος μετρητής	32 Bit (0…4.294.967.295)
μετρητής παρτίδας	16 Bit (0…65.535)

Διασυνδέσεις

Διασύνδεση επικοινωνίας	Ethernet

Ethernet - Modbus TCP

Πρότυπο μετάδοσης

10Base-T; 100Base-TX

Ρυθμός μετάδοσης

10 MBit/s; 100 MBit/s

Πρωτόκολλο

Modbus TCP

Εργοστασιακές ρυθμίσεις

IP διεύθυνση: 192.168.1.250

μάσκα υποδικτύου: 255.255.255.0

διεύθυνση IP θύρας: 0.0.0.0

MAC διεύθυνση: δείτε κωδικό ετικέττας

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]

-25...60

Θερμοκρασία αποθήκευσης [°C]

-25...85

Μέγιστη επιτρεπτή σχετική υγρασία [%]

Βαθμός προστασίας

IP 65; IP 66; IP 67; IP 69K; (λειτουργία με πώματα προστασίας από ανοξείδωτο ατσάλι: IP 69K)

Βαθμός προστασίας (NEMA 250)

Βαθμός ρύπανσης

Χημικά μέσα

ISO 16750-5	HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1	AA

Δοκιμές / εγκρίσεις

ΗΜΣ

EN 61000-6-2
EN 61000-6-4

Αντοχή σε κρούσεις

DIN EN 60068-2-27

Αντοχή σε δονήσεις

DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10

Μηχανικά δεδομένα

Βάρος [g]	421,9
Υλικό κατασκευής	Περίβλημα: PA Γκρι; Θηλυκός κονέκτορας: ανοξείδωτο ατσάλι (1.4404 / 316L)
Υλικό στεγάνωσης	EPDM

Παρελκόμενα

Παρεχόμενα εξαρτήματα

Προστατευτικό πώμα: 1 x M12, Ανοξείδωτος χάλυβας, E12542

Παρατηρήσεις

Περισσότερες πληροφορίες θα βρείτε στις οδηγίες λειτουργίας.

Τμχ συσκευασίας

1 τμχ

Ηλεκτρική συνδεσμολογία - Ethernet

IN / OUT X21, X22	Κονέκτορας: M12; κωδικοποίηση: D; Τσιμούχα: EPDM

Ηλεκτρική συνδεσμολογία - Ηλεκτρική τροφοδοσία

X31	Κονέκτορας: M12; κωδικοποίηση: A

Ηλεκτρική συνδεσμολογία - Σύνδεση διεργασίας

Digital Input X01...X08	Κονέκτορας: M12; κωδικοποίηση: A; Τσιμούχα: EPDM

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — AL4043-00 — 09.01.2023 —
