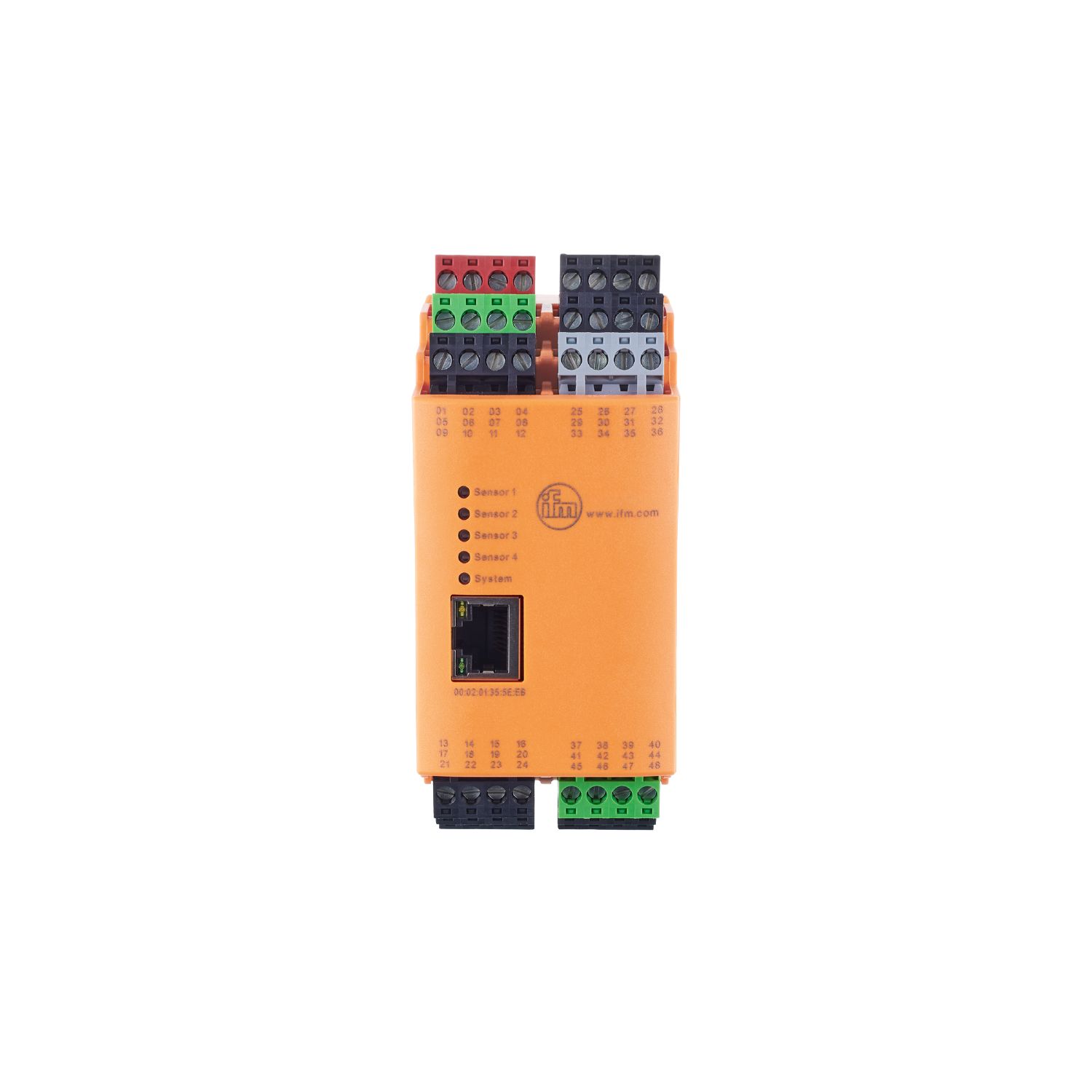

Electronique de diagnostic pour accéléromètre

VSE100

DIAGNOSTIC ELECTRONICS

Electronique de diagnostic pour accéléromètre

VSE100

DIAGNOSTIC ELECTRONICS

  • Pour le contrôle fiable de vibrations sur des machines et des installations
  • Maintenance suivant l'état grâce à la surveillance de défaut d'alignement, de l'état des paliers antifriction ou de l'engrenage
  • Entrées pour la détection simultanée de quatre accéléromètres max.
  • Deux sorties de commutation pour alarme préalable et alarme principale
  • Entrées analogiques pour la surveillance d'autres grandeurs de mesure
« Go ifmonline – économisez 3% en commandant ce produit en ligne ! Remise appliquée à tous les produits ifm. Cette remise sera visible à la dernière étape de votre commande. »
{{ifmVariantName}}



  • ce
  • eac
  • cul
Détails techniques
Caractéristiques du produit
Gamme de fréquence [Hz] 0...12000
Application
Version paramétrable via logiciel PC VES004
Application Fonction de compteur
Données électriques
Tolérance de la tension d'alimentation [%] 20
Tension d'alimentation [V] 24 DC; (en cas d'utilisation de l'entrée IEPE: 24 V + 20%; IEPE = électronique intégrée piézoélectrique)
Consommation [mA] 200; (24 V)
Classe de protection III
Entrées/sorties
Nombre total des entrées et sorties 16; (configurable)
Nombre des entrées et sorties Nombre des entrées analogiques: 2; Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Entrées
Technologie des entrées TOR HTL
Nombre des entrées analogiques 2
Résolution entrée analogique 12
Entrée dynamique - taux d'échantillonnage [kSamples] 100
Sorties
Nombre total de sorties 2
Sortie signal signal de commutation; signal analogique
Technologie PNP
Nombre des sorties TOR 2; (configurable)
Fonction de sortie normalement ouvert / fermé; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Nombre des sorties analogiques 1; (configurable)
Sortie analogique (courant) [mA] 0...22; (0...10 V)
Charge maxi [Ω] 500
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Etendue de mesure / plage de réglage
Gamme de fréquence [Hz] 0...12000
Interfaces
Interface de communication Ethernet
Protocole TCP/IP
Conditions d'utilisation
Température ambiante [°C] 0...70
Température de stockage [°C] 0...70
Indice de protection IP 20
Tests / homologations
CEM
EN 61000-6-2
EN 61000-6-3
EN 50178
MTTF [Années] 89
Données mécaniques
Poids [g] 354,5
Boîtier Boîtier plastique
Type de montage rail; (TH35/EN60715)
Dimensions [mm] 114 x 50 x 105
Matières PA
Mémoires de données
Mémoire de l'historique oui
Mémoire de données avec tampon oui
Type mémoire de données mémoire tampon; FIFO
Horloge temps réel oui;
Emplacement mémoire interne
Intervalle de mémorisation min. 1 min
Taille mémoire 881664 groupes de données
Accessoires
Accessoires en option
câble patch croisé Ethernet pour le raccordement direct au PC
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement bornier débrochable: ; Longueur de câble max.: 250 m
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — VSE100-06 — 24.07.2019 —

Application Package Assistent

pour des appareils VSE

APA V2.02.00

  • Nom
  • Taille
  • SHA-256
  • Type
  • Description
  • Nom Application Package Assistant pour des appareils VSE
  • Taille 48,5 MB
  • SHA-256
    Hash du fichier SHA-256

    238e3d553513aa5ead4d343d116344ebc5cb0a5c9c6f78d2502f771a8fedecf9

  • Type .zip
  • Description Configuration requise : Windows 7 SP1, Windows 8 et 8.1, Windows 10, Win Server 2008 R2 SP1, Win Server 2012 R2, Win Server 2016, résolution minimale 1024 x 768 pixels, 256 MB RAM. L'utilisation simultanée des logiciels VES003 et Application Package Assistant avec un seul appareil n'est pas possible. Firmware requis pour les appareils VSE : 0.6.11. ou supérieur

Logiciel de diagnostic VES004

Configuration et visualisation de données de l’électronique de diagnostic VSE et d’appareils VNB pour la surveillance vibratoire

VES004 V2.18.00

  • Nom
  • Taille
  • SHA-256
  • Type
  • Description
  • Nom VES004
  • Taille 85,6 MB
  • SHA-256
    Hash du fichier SHA-256

    d78a8a79c9afb80ce7245f5fb561a809986dfa9c8d29bc7fd9c70f32b7875b1c

  • Type .zip
  • Description Configuration requise : Windows 7 SP1, Windows 8 et 8.1, Windows 10, Win Server 2008 R2 SP1, Win Server 2012, Win Server 2012 R2, Win Server 2016, Win Server 2019, résolution minimale 1024 x 768 pixels, 2 GB RAM. L'utilisation simultanée des logiciels VES003 et VES004 avec un seul appareil n'est pas possible. Firmware requis pour les appareils VSE : 0.6.11. ou supérieur

Software VSE002/VSE100

Firmware actuel VSE002/VSE100

Firmware V0.11.14

  • Nom
  • Taille
  • SHA-256
  • Type
  • Description
  • Nom A partir de la version de l'appareil AI
  • Taille 45,3 kB
  • SHA-256
    Hash du fichier SHA-256

    e295c088a61ef8af2bc44efa46a6e8ae521933dab9b157d31a2e3f1d1ce8ff0f

  • Type .zip
  • Description Firmware actuel V0.11.14 pour des appareils VSE à partir de la version AI. Veuillez utiliser VES004 pour la mise à jour.
