Caractéristiques du produit
| Type de lumière |
lumière rouge |
| Classe de protection laser |
1 |
| Boîtier |
rectangulaire |
Application
| Caractéristique spécifique |
Suppression de l'arrière-plan |
Données électriques
| Tension d'alimentation [V] |
10...30 DC; ("supply class 2" selon cULus) |
| Consommation [mA] |
75; (24 V) |
| Classe de protection |
III |
| Protection inversion de polarité |
oui |
| Type de lumière |
lumière rouge |
| Longueur d'onde [nm] |
650 |
| Durée de vie typique [h] |
50000 |
Entrées/sorties
| Nombre des entrées et sorties |
Nombre des sorties TOR: 2 |
Sorties
| Nombre total de sorties |
2 |
| Technologie |
PNP |
| Nombre des sorties TOR |
2 |
| Fonction de sortie |
normalement ouvert / fermé; (antivalent) |
| Courant max. par sortie [mA] |
100 |
| Fréquence de commutation DC [Hz] |
11 |
| Protection courts-circuits |
oui |
| Version protection courts-circuits |
pulsé |
| Protection surcharges |
oui |
Zone de détection
| Diamètre max. du spot lumineux [mm] |
5 |
| Dimensions du spot lumineux valables pour |
2 m |
| Zone de détection hystérésis [%] |
< 4 |
| Remarque sur la zone de détection hystérésis |
|
| Suppression de l'arrière-plan |
oui |
| Suppression de l'arrière-plan [m] |
< 20 |
Etendue de mesure / plage de réglage
| Etendue de mesure [m] |
0,03...2 |
| Fréquence d'échantillonnage [Hz] |
33 |
Interfaces
| Interface de communication |
IO-Link |
| Type de transmission |
COM2 (38,4 kBaud) |
| Révision IO-Link |
1.1 |
| Standard SDCI |
IEC 61131-9 |
| Profils |
Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| Mode SIO |
oui |
| Données process analogiques |
1 |
| Données process TOR |
1 |
| Temps de cycle de process min. [ms] |
6,6 |
| DeviceID supportés |
|
Mode de fonctionnement |
DeviceID |
|
default |
372 |
|
Conditions d'utilisation
| Température ambiante [°C] |
-25...60 |
| Remarque sur la température ambiante |
|
un temps de chauffage est nécessaire en cas de ta < -10 °C, le laser est désactivé |
|
| Indice de protection |
IP 65; IP 67 |
| Résistance max. de la lumière parasite [klx] |
10; (sur l'objet) |
Tests / homologations
| CEM |
|
| Tenue aux vibrations |
|
DIN EN 60068-2-6 |
10 g (10...55 Hz) / par axe (x, y, z) : 120 min |
|
| Tenue aux chocs |
|
DIN EN 60068-2-27 |
50 g 6 chocs / 11 ms demi-sinusoïdal (x,y,z) |
|
| Classe de protection laser |
1 |
| Remarque protection laser |
|
Attention: |
lumière laser |
|
Classe laser: |
1 |
|
|
EN / IEC60825-1:2007 |
|
|
EN / IEC60825-1:2014 |
|
|
conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007. |
|
| MTTF [Années] |
151 |
Données mécaniques
| Poids [g] |
61 |
| Boîtier |
rectangulaire |
| Dimensions [mm] |
56 x 18,2 x 46,8 |
| Matières |
boîtier: PA; cadre frontal: inox; boutons-poussoirs: TPU; lentille: PMMA |
| Orientation de la lentille |
détection latérale |
Afficheurs / éléments de service
| Indication |
|
état de commutation |
LED, jaune sortie de commutation PIN 4 |
|
fonctionnement |
LED, vert |
|
Indication |
affichage alphanumérique, 3 digits |
|
| Unité d'affichage |
cm |
Remarques
| Unité d'emballage |
1 pièces |
Raccordement électrique
| Raccordement |
Connecteur: 1 x M12; codage: A |
Diagrammes et courbes
|
|
|

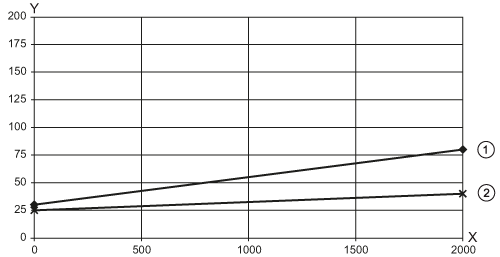

x:
|
distance [mm] |
|
y:
|
Hystérésis [mm] |
|
1 =
|
arrière-plan noir rémission 6 % |
|
2 =
|
arrière-plan blanc rémission 90 % |
|
Données supplémentaires
Précision
|
Précision |
|
|
|
| distance |
noir (6 % rémission) |
blanc (90 % rémission) |
|
|
| 0 mm |
± 25 mm |
± 25 mm |
|
|
| 500 mm |
± 25 mm |
± 25 mm |
|
|
| 1000 mm |
± 25 mm |
± 25 mm |
|
|
| 1500 mm |
± 40 mm |
± 30 mm |
|
|
| 2000 mm |
± 50 mm |
± 30 mm |
|
|
| Lumière parasite sur l'objet |
< 10 klx |
