Monikierros-absoluuttianturi holkkiakselilla
RM6121
RM-8192-S24/S
Monikierros-absoluuttianturi holkkiakselilla
RM6121
RM-8192-S24/S
- Tarkka paikan, nopeuden, kulman ja lineaariliikkeen mittaus
- Suora lähtö SSI-liitännän kautta
- Kestävä kotelo vaativiin teollisuusolosuhteisiin
- Hyvä iskun- ja tärinänkestoisuus
- Helppo kaapelointi ja ohjelmointi
Tuotteen ominaisuudet
| Resoluutio | 8192 resoluutio; 8192 askelta; 4096 kierrosta; 25 bittiä |
|---|---|
| Tiedonsiirtoliitäntä | SSI-dataliitäntä |
| Akselin malli | holkkiakseli (avoin toiselta puolelta) |
| Akselihalkaisija [mm] | 15 |
Sovellutus
| Toimintaperiaate | absoluuttinen |
|---|---|
| Kierrosluku tyyppi | Monikierrosanturi |
Sähköiset tiedot
| Käyttöjännite [V] | 4,5...30 DC |
|---|---|
| Napaisuussuojaus | kyllä |
Lähdöt
| Koodaus | Gray-koodi; (kasvavat koodiarvot myötäpäivään pyöritettäessä (akselipäästä katsottuna)) |
|---|---|
| Signaalit | Tahdistustulo; TTL-yhteensopivat signaalit; Tahti ja Tahti (inv.) RS 422 -ajurista; datalähtö; tahdistettu sarjasignaali; TTL-yhteensopivat signaalit data ja data(inv.) |
Mittaus- / asettelualue
| Resoluutio | 8192 resoluutio; 8192 askelta; 4096 kierrosta; 25 bittiä |
|---|
Liitännät
| Tiedonsiirtoliitäntä | SSI-dataliitäntä |
|---|
Käyttöolosuhteet
| Ympäristölämpötila [°C] | -40...85 |
|---|---|
| Varastointilämpötila [°C] | -40...85 |
| Sallittu suht. ilmankosteus [%] | 98 |
| Suojausluokka | IP 64 |
Hyväksynnät / testit
| Iskunkestävyys |
|
||
|---|---|---|---|
| Tärinänkestävyys |
|
||
| MTTF [vuotta] | 16 |
Mekaaniset tiedot
| Paino [g] | 774 | |
|---|---|---|
| Materiaalit | ruostumaton teräs; laippa: ruostumaton teräs | |
| Maks. kierrosmäärä, mekaaninen [U/min] | 12000 | |
| Akselin malli | holkkiakseli (avoin toiselta puolelta) | |
| Akselihalkaisija [mm] | 15 | |
| Akselimateriaali |
|
|
| Maks. aksiaalinen akselikuorma (akselin päässä) [N] | 40 | |
| Maks. radiaalinen akselikuorma (akselin päässä) [N] | 110 |
Näytöt / käyttöelementit
| Näyttö |
|
|---|
kaaviot ja käyrät
|

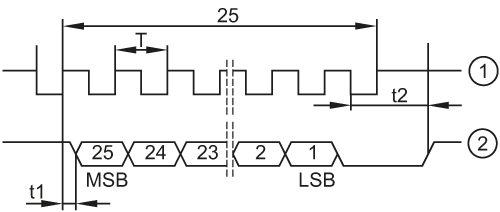

Pulssikaavio
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pidätämme oikeuden teknisiin muutoksiin ilman erillistä ilmoitusta. — FI-FI — RM6121-00 — 27.10.2023 —
RM6121 –
RM-8192-S24/S
Sähköinen liitäntä
- 1
- kellopulssi -
- 2
- kellopulssi +
- 3
- data +
- 4
- data -
- 5
- ei käytössä
- 6
- ei käytössä
- 7
- ei käytössä
- 8
- pyörimissuunta
- 9
- Nollapisteen asetus
- 10
- ei käytössä
- 11
- 4,5...30 V UB
- 12
- GND
