RA3101

Inkrementaalianturi holkkiakselilla

INCREMENTAL ENCODER BASIC LINE

{{'OPTIONAL_INFO' | productAvailability | error}}

Hyvä asiakas,
valitettavasti tätä tietolehteä ei ole saatavana haluamallasi kielellä. Jos sinulla on lisäkysymyksiä, voit ottaa meihin yhteyttä sähköpostitse info.fi@ifm.com.

Ystävällisin terveisin
ifm-tiimi

  • Määrätty pulssisekvenssi pyörintänopeuksien luotettavaan tunnistukseen
  • Tarkka asennon määrittely ja lineaarimittaus
  • Käyttäjäystävällinen tiedonsiirto ja parametrointi IO-Link-liitännän kautta
  • Hyvä iskun- ja tärinänkestoisuus magneettisen tunnistusperiaatteen ansiosta
  • Resoluutio vapaasti ohjelmoitavissa 1...10.000
  • ce
  • cul
  • iolink

Lataa
Technische Details
Tuotteen ominaisuudet
Resoluutio 1...10000; (parametroitavissa; Tehdasasetus: 1024) resoluutio
Tiedonsiirtoliitäntä IO-Link
Akselin malli holkkiakseli (avoin toiselta puolelta)
Akselihalkaisija [mm] 6
Sovellutus
Toimintaperiaate inkrementaalinen
Tunnistusjärjestelmä magneettinen
Sähköiset tiedot
Käyttöjännite [V] 4,75...30 DC
Virrankulutus [mA] < 150
Suojausluokka III
Napaisuussuojaus kyllä
Käynnistysviive [s] 0,5
Maks. kierrosluku sähköinen [U/min] 12000
Lähdöt
Sähköinen rakenne HTL/TTL
Kytkentätaajuus [kHz] 1000
Tehdasasetus
Lähtötoiminto: HTL (50 mA)
Oikosulkusuojaus kyllä
Vaihe-ero A ja B [°] 90
Mittaus- / asettelualue
Resoluutio 1...10000; (parametroitavissa; Tehdasasetus: 1024) resoluutio
Tarkkuus / poikkeamat
Tarkkuus [°] 0,1
Ohjelmisto / ohjelmointi
Parametrointimahdollisuudet Resoluutio; pyörimissuunta; HTL; TTL
Liitännät
Tiedonsiirtoliitäntä IO-Link
Tiedonsiirtotyyppi COM 2
IO-Link-versio 1.1
SIO-moodi kyllä
Min. prosessijakso [ms] 2,3
Käyttöolosuhteet
Ympäristölämpötila [°C] -40...85
Varastointilämpötila [°C] -40...85
Sallittu suht. ilmankosteus [%] 95; (kondensoituminen ei sallittu)
Suojausluokka IP 65; IP 66; (kotelo: IP 67; akseli: IP 64)
Hyväksynnät / testit
Iskunkestävyys
100 g
Tärinänkestävyys
20 g
MTTF [vuotta] 292
Mekaaniset tiedot
Paino [g] 268,5
Mitat [mm] Ø 36,5 / L = 58,5
Materiaalit laippa: alumiini; kotelo: ruostumaton teräs (1.4521 / 444); urospistoke: ruostumaton teräs (1.4401 / 316)
Kiristysmomentti [Nm] < 0,7; (Kiinnitysruuvi)
Maks. kierrosmäärä, mekaaninen [U/min] 12000
Maks. liikkeellelähtömomentti [Nm] 1
Referenssilämpötila momentti [°C] 20
Akselin malli holkkiakseli (avoin toiselta puolelta)
Akselihalkaisija [mm] 6
Akselimateriaali
ruostumaton teräs
Akselin asennussyvyys [mm] 18
Maks. aksiaalinen poikkeama [mm] 0,5
Sähköinen liitäntä
IO-Link Pistokeliitäntä: 1 x M12, radiaalinen / aksiaalinen; Valettu runko: ruostumaton teräs (1.4401 / 316)
kaaviot ja käyrät

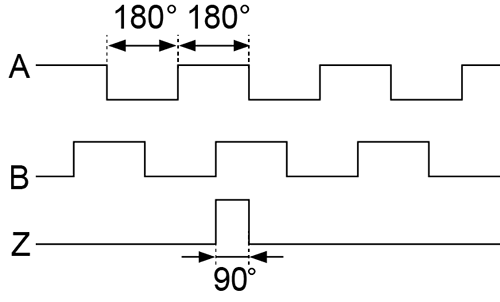

Pulssikaavio
pyörimissuunta myötäpäivään (akselin päästä katsottuna)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pidätämme oikeuden teknisiin muutoksiin ilman erillistä ilmoitusta. — FI-FI — RA3101-01 — 04.03.2016 —
