OC5227

Kohteesta heijastava valokenno taustavaimennuksella

OC5227

OCH-ASI/US-100

Kohteesta heijastava valokenno taustavaimennuksella

OC5227

OCH-ASI/US-100

Artikkeli ei enää saatavana - siirry arkistoon

Tuotteen ominaisuudet

Valolaji	punainen valo
Kotelo	suorakaiteenmuotoinen

Sovellutus

Erityispiirre	Taustavaimennus
Toimintaperiaate	Kohteesta heijastava valokenno

Sähköiset tiedot

Käyttöjännite [V]	26,5...31,6 DC
Virrankulutus [mA]	< 35
Suojausluokka	II
Napaisuussuojaus	kyllä
Ylijännitesuojaus	kyllä
Valolaji	punainen valo
Aallonpituus [nm]	660

Lähdöt

Sähköinen rakenne	AS-i
Lähtötoiminto	kirkas / himmeä kytkentä; (parametroitavissa)
Kytkentätaajuus DC [Hz]	1500

Tunnistusalue

Tuntoetäisyys [mm]	20...250
Toimintaetäisyys säädettävä	kyllä
Maks. valonsäteen halkaisija [mm]	12,5
Valonsäteen mitat /	suurimmalla tuntoetäisyydellä
Taustavaimennus saatavana	kyllä

Käyttöolosuhteet

Ympäristölämpötila [°C]	-25...60
Suojausluokka	IP 67

Hyväksynnät / testit

EMC

EN 60947-5-2

AS-i-luokitus

AS-i I/O-konfigurointi [hex]	1
AS-i ID-koodi [hex]	1

Mekaaniset tiedot

Kotelo

suorakaiteenmuotoinen

Mitat [mm]

49 x 15 x 42

Materiaalit

sinkkipainevalu

Materiaali linssi

PMMA

Näytöt / käyttöelementit

Näyttö

Tilanosoitus	1 x LED, keltainen
Toiminta	1 x LED, keltainen vilkkuu

Tarvikkeet

Toimitettavat osat

ruuvimeisseli

Huomautuksia

Pakkausyksikkö	1 kpl

Sähköinen liitäntä

Liitäntä	Pistokeliitäntä: 1 x M12; koodaus: A

kaaviot ja käyrät

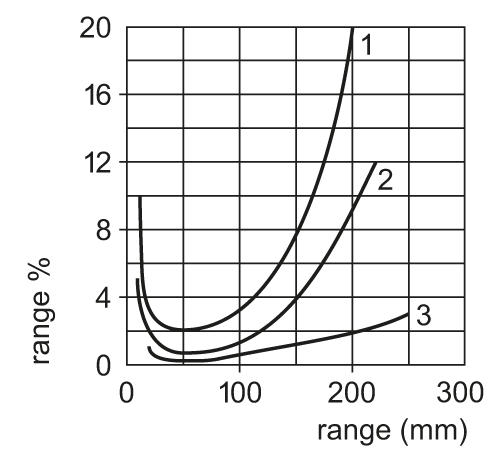

tarkkuuskäyrä

x:	etäisyys anturi / kohde [mm]
y:	min. etäisyys kohde / tausta [mm]
1 =	kohde musta (6 % heijastuskyky) , valkoinen tausta (remissio 90 %)
2 =	kohde harmaa (18 % heijastuskyky) , valkoinen tausta (remissio 90 %)
3 =	kohde valkoinen (90 % heijastuskyky) , valkoinen tausta (remissio 90 %)
	Huom! : range % = asetus %:ina alueesta

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pidätämme oikeuden teknisiin muutoksiin ilman erillistä ilmoitusta. — FI-FI — OC5227-00 — 06.03.2003 —
