Kohteesta heijastava valokenno taustavaimennuksella

O6H703

O6HLFNKG

Kohteesta heijastava valokenno taustavaimennuksella

O6H703

O6HLFNKG

  • Tarkka taustavaimennus
  • Erinomainen hinta/laatusuhde
  • Kompakti suorakaiteenmuotoinen kotelomalli
  • Etäisyyden siirto linearisoituna prosessiarvona IO-Linkin kautta
  • ce
  • ukca
  • cul
  • iolink
Tuotteen ominaisuudet
Valolaji punainen valo
Lasersuojausluokka 1
Kotelo suorakaiteenmuotoinen
Sovellutus
Toimintaperiaate Kohteesta heijastava valokenno
Sähköiset tiedot
Käyttöjännite [V] 10...30 DC
Virrankulutus [mA] 16; (24 V)
Suojausluokka III
Napaisuussuojaus kyllä
Valolaji punainen valo
Aallonpituus [nm] 650
Lähdöt
Sähköinen rakenne NPN
Lähtötoiminto kirkas / himmeä kytkentä; (valittavissa)
Maks. jännitehäviö, binäärilähtö DC [V] 2,5
Jatkuva kuormitettavuus, binäärilähtö DC [mA] 100
Kytkentätaajuus DC [Hz] 1000
Oikosulkusuojaus kyllä
Oikosulkusuojaustyyppi tahdistettu
Tunnistusalue
Tuntoetäisyys [mm] 1...100; (valkoinen paperi 200 x 200 mm)
Tuntoetäisyys valkoisella kohteella (90 % remissio) [mm] 1...100
Tuntoetäisyys harmaalla kohteella (18 % remissio) [mm] 8...100
Tuntoetäisyys mustalla kohteella (6 % remissio) [mm] 12...100
Toimintaetäisyys säädettävä kyllä
Maks. valonsäteen halkaisija [mm] 2
Valonsäteen mitat / suurimmalla tuntoetäisyydellä
Liitännät
Tiedonsiirtoliitäntä IO-Link
Tiedonsiirtotyyppi COM2 (38,4 kBaud)
IO-Link-versio 1.1
SDCI-standardi IEC 61131-9
Profiili Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable
SIO-moodi kyllä
Vaadittava masterportin tyyppi A
Min. prosessijakso [ms] 10
IO-Link -prosessidata (syklinen)
Toiminta bittimäärä
prosessiarvo 32
laitteen tila 4
binäärinen kytkentätieto 1
IO-Link -toiminnot (asykliset) sovellutuskohtainen tunniste; käyttötuntilaskuri; kytkentäjaksolaskuri
Tuetut laitetunnisteet (DeviceID)
Käyttötapa Laite-ID
default 526
Käyttöolosuhteet
Ympäristölämpötila [°C] -10...60
Suojausluokka IP 65; IP 67
Hyväksynnät / testit
EMC
EN 60947-5-2
Lasersuojausluokka 1
Laitesuojausta koskeva huomautus
Huom!: Laservalo
laserluokka: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Vastaa 21 CFR 1040 vaatimuksia lukuunottamatta Laser Notice nr. 50 (kesäkuu 2007) mukaisia poikkeavuuksia.
MTTF [vuotta] 513
Mekaaniset tiedot
Paino [g] 60,1
Kotelo suorakaiteenmuotoinen
Mitat [mm] 35,4 x 13 x 21
Materiaalit kotelo: ABS; PPSU; tiiviste: EPDM
Materiaali linssi
PMMA
Linssin suuntaus linssi sivulla
Kiristysmomentti [Nm] 0,5; (ruuvit)
Näytöt / käyttöelementit
Näyttö
Tilanosoitus 1 x LED, keltainen
käyttö 1 x LED, vihreä
Huomautuksia
Huomautuksia
käyttöjännite "jänniteluokka 2" cULus mukaan
Pakkausyksikkö 1 kpl
Sähköinen liitäntä
Kaapeli: 2 m, PUR, musta, Ø 3,7 mm; 3 x 0,25 mm²

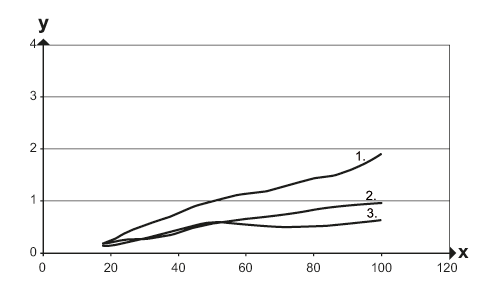

kaaviot ja käyrät
x: etäisyys anturi / kohde [mm]
y: min. etäisyys kohde / tausta [mm]
1 = kohde musta (6 % heijastuskyky) , valkoinen tausta (remissio 90 %)
2 = kohde harmaa (18 % heijastuskyky) , valkoinen tausta (remissio 90 %)
3 = kohde valkoinen (90 % heijastuskyky) , valkoinen tausta (remissio 90 %)
a: anturi
b: kohde
c: tausta
x: etäisyys anturi / kohde [mm]
y: min. etäisyys kohde / tausta [mm]
Muut tiedot
Toistotarkkuus / tarkkuus: 6 σ
Mittausarvojen toistotarkkuus
Abstand valkoinen (90 % heijastuskyky) musta (6 %...90 % remissio)
20 mm 0,1 mm 0,5 mm
50 mm 0,2 mm 1,0 mm
100 mm 0,5 mm 2,0 mm
Tarkkuus
Abstand valkoinen (90 % heijastuskyky) musta (6 %...90 % remissio)
20 mm ± 0,6 mm ± 0,9 mm
50 mm ± 1,5 mm ± 2,0 mm
100 mm ± 3,0 mm ± 4,0 mm
Arvot pätevät seuraavissa olosuhteissa
Kohteen ulkoinen valaistus < 10 klx
vakio-olosuhteet 23 °C / 960 hPa
minimi käynnistysviive minuuteissa 10
IO-Link - mittausmoodi
