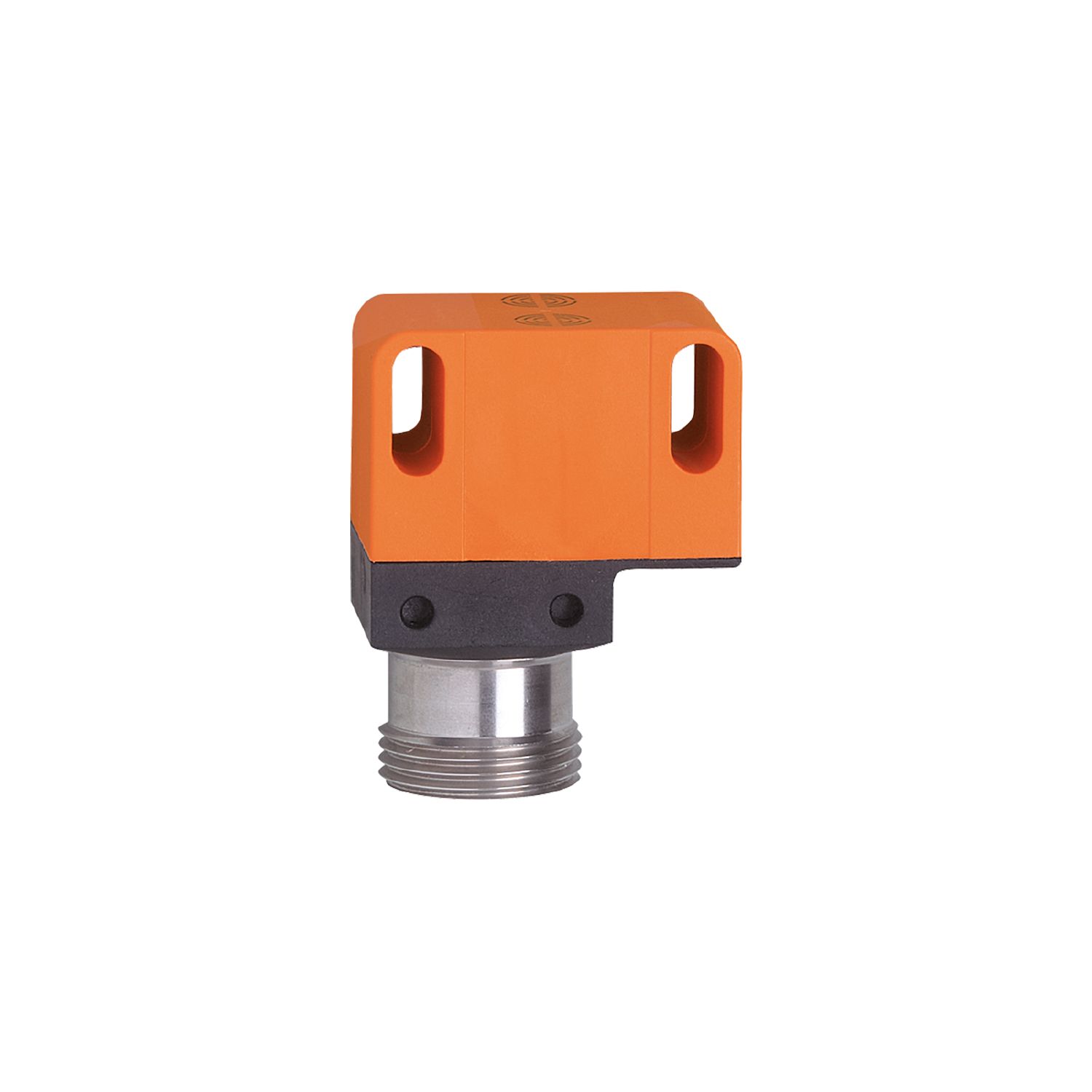

Induktiivinen kaksoisanturi venttiilitoimilaitteille
IN0118
IND2004DAROA/SL/LS-500/1.7 RT
Induktiivinen kaksoisanturi venttiilitoimilaitteille
IN0118
IND2004DAROA/SL/LS-500/1.7 RT
- Venttiilien asennon valvontaan
- Luotettava venttiilitoimilaitteiden asennon tunnistus
- Kosketukseton ja itsepuhdistuva järjestelmä
- Nopea ja luotettava asennus vain kolmen ruuvin avulla
- Hyvä iskun- ja tärinänkestoisuus
Tuotteen ominaisuudet
| Sähköinen rakenne | Sarjakytkentä mahdollinen |
|---|---|
| Lähtötoiminto | 2 x sulkeutuva |
| Tuntoetäisyys [mm] | 4 |
| Kotelo | suorakaiteenmuotoinen |
Sähköiset tiedot
| Taajuus AC [Hz] | 47...63 |
|---|---|
| Käyttöjännite [V] | 20...140 AC / 10...140 DC |
| Suojausluokka | I |
| Napaisuussuojaus | ei |
Lähdöt
| Sähköinen rakenne | Sarjakytkentä mahdollinen |
|---|---|
| Lähtötoiminto | 2 x sulkeutuva |
| Maks. jännitehäviö, binäärilähtö DC [V] | 5 |
| Maks. jännitehäviö, binäärilähtö AC [V] | 5 |
| Minimikuormitus [mA] | 5 |
| Maks. vuotovirta [mA] | 1,7 |
| Jatkuva kuormitettavuus, binäärilähtö AC [mA] | 200 |
| Jatkuva kuormitettavuus, binäärilähtö DC [mA] | 200 |
| Kytkentätaajuus AC [Hz] | 25 |
| Kytkentätaajuus DC [Hz] | 25 |
| Oikosulkusuojaus | ei |
| Ylikuormitussuojaus | ei |
Tunnistusalue
| Tuntoetäisyys [mm] | 4 |
|---|---|
| Todellinen tuntoetäisyys Sr [mm] | 4 ± 10 % |
| Toimintaetäisyys [mm] | 0...3,25 |
Tarkkuus / poikkeamat
| Korjauskerroin | teräs: 1 / ruostumaton teräs: 0,7 / messinki: 0,5 / alumiini: 0,4 / kupari: 0,3 |
|---|---|
| Hystereesi [% Sr:stä] | 1...15 |
| Kytkentäpisteen liukuma [% Sr:stä] | -10...10 |
Käyttöolosuhteet
| Ympäristölämpötila [°C] | -25...80 |
|---|---|
| Suojausluokka | IP 67 |
Hyväksynnät / testit
| EMC |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [vuotta] | 514 | ||||||||
| UL-hyväksyntä |
|
Mekaaniset tiedot
| Paino [g] | 79 |
|---|---|
| Kotelo | suorakaiteenmuotoinen |
| Asennus | uppoasennus ei sallittu |
| Materiaalit | PBT |
Näytöt / käyttöelementit
| Näyttö |
|
|---|
Sähköinen liitäntä
| Vaadittava suojaus | miniatyyrisulake IEC60127-2 lehti 1 mukaan; ≤ 2 A; nopea |
|---|
Huomautuksia
| Huomautuksia |
|
|
|---|---|---|
| Pakkausyksikkö | 1 kpl |
Sähköinen liitäntä - urospistoke
| Pistokeliitäntä: 1 x 7/8"; koodaus: A |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pidätämme oikeuden teknisiin muutoksiin ilman erillistä ilmoitusta. — FI-FI — IN0118-00 — 13.04.2023 —
IN0118 –
IND2004DAROA/SL/LS-500/1.7 RT
Sähköinen liitäntä - urospistoke
Pistokeliitäntä: 1 x 7/8"; koodaus: A
- Huom! miniatyyrisulake IEC60127-2 lehti 1 mukaan ≤ 2 A nopea
